K0123_SE

수나사와 보호 캡이 있는 클램핑 레버, 스테인레스 스틸 부품, 광택 처리

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램프 레버, 텐션 레버 및 캠 레버
    - 클램프 레버
      - 수나사와 보호 캡이 있는 아연 다이캐스 클램핑 레버, 스테인레스 나사 인써트

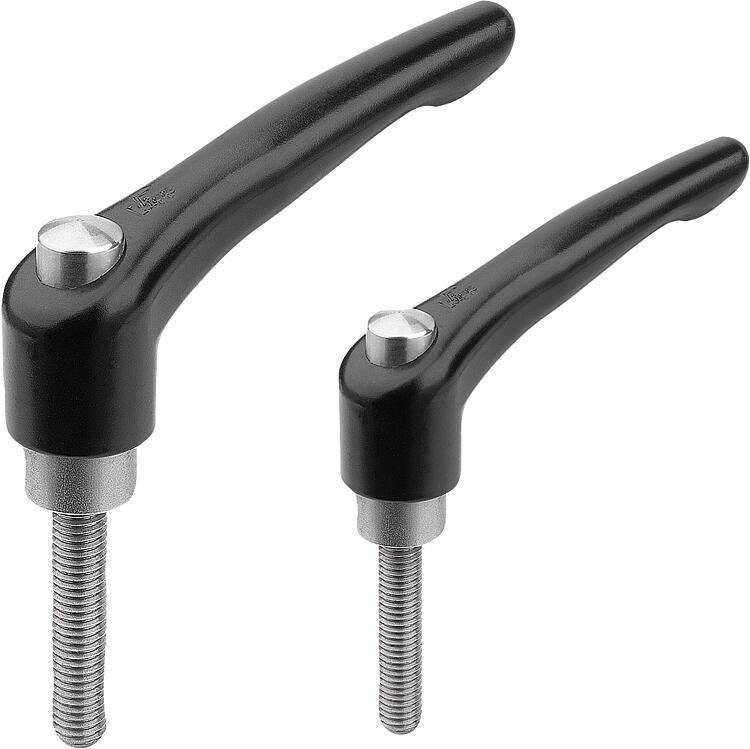

        수나사와 보호 캡이 있는 클램핑 레버, 스테인레스 스틸 부품, 광택 처리

품목 설명/제품 이미지

설명재질:

아연 다이캐스팅 그립 레버 DIN EN 12844.
스틸 부품 스테인레스 스틸 1.4305.
스테인레스 스틸 보호 캡 1.4305.

표면 마무리:플라스틱 코팅 그립 레버.
스틸 부품 검정색.정보:L ≥ 60mm인 경우 나사 길이는 60mm입니다.요청 시:기타 수나사, 스크류 길이, 색상 및 특수 설계 버전.
다른 길이의 요구 치수 "H1"에 대해서는 추가 비용으로 공급 가능함.도면 설명:

1) 플랫 팁 DIN EN ISO 4753

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0123_SE 수나사와 보호 캡이 있는 클램핑 레버, 스테인레스 스틸 부품, 광택 처리

265 kB

도면

캐드데이터 및 상세 정보

주문 번호	크기	본체 색상	표면 기본 몸체	X	L	D	D1	D2	B	A	A1	H	H1	H2	H3	H4	톱니 수	가격
K0123.92061X15	2	검정 RAL 9005	새틴 피니시	M6	15	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92061X20	2	검정 RAL 9005	새틴 피니시	M6	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92061X25	2	검정 RAL 9005	새틴 피니시	M6	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92061X30	2	검정 RAL 9005	새틴 피니시	M6	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92061X40	2	검정 RAL 9005	새틴 피니시	M6	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92061X50	2	검정 RAL 9005	새틴 피니시	M6	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92061X60	2	검정 RAL 9005	새틴 피니시	M6	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92081X15	2	검정 RAL 9005	새틴 피니시	M8	15	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92081X20	2	검정 RAL 9005	새틴 피니시	M8	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92081X25	2	검정 RAL 9005	새틴 피니시	M8	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92081X30	2	검정 RAL 9005	새틴 피니시	M8	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92081X40	2	검정 RAL 9005	새틴 피니시	M8	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92081X50	2	검정 RAL 9005	새틴 피니시	M8	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92081X60	2	검정 RAL 9005	새틴 피니시	M8	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92101X20	2	검정 RAL 9005	새틴 피니시	M10	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92101X25	2	검정 RAL 9005	새틴 피니시	M10	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92101X30	2	검정 RAL 9005	새틴 피니시	M10	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92101X40	2	검정 RAL 9005	새틴 피니시	M10	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92101X50	2	검정 RAL 9005	새틴 피니시	M10	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92101X60	2	검정 RAL 9005	새틴 피니시	M10	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.93081X20	3	검정 RAL 9005	새틴 피니시	M8	20	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93081X25	3	검정 RAL 9005	새틴 피니시	M8	25	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93081X30	3	검정 RAL 9005	새틴 피니시	M8	30	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93081X40	3	검정 RAL 9005	새틴 피니시	M8	40	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93081X50	3	검정 RAL 9005	새틴 피니시	M8	50	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93081X60	3	검정 RAL 9005	새틴 피니시	M8	60	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93101X20	3	검정 RAL 9005	새틴 피니시	M10	20	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93101X25	3	검정 RAL 9005	새틴 피니시	M10	25	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93101X30	3	검정 RAL 9005	새틴 피니시	M10	30	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93101X40	3	검정 RAL 9005	새틴 피니시	M10	40	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93101X50	3	검정 RAL 9005	새틴 피니시	M10	50	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93101X60	3	검정 RAL 9005	새틴 피니시	M10	60	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
