K0737

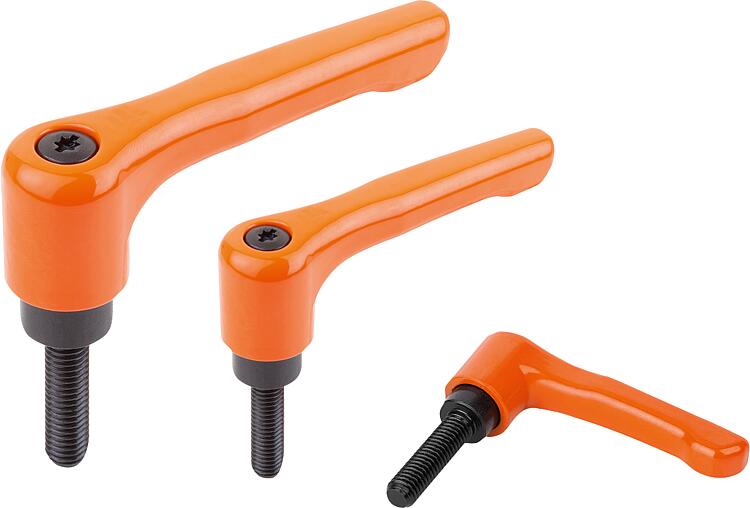

클램핑 레버 아연 다이캐스트, 평면, 수나사산 있음, 실크 매트, 순오랜지색, 나사 인서트, 스틸, 검정 산화처리

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램프 레버, 텐션 레버 및 캠 레버
    - 클램프 레버
      - 클램핑 레버 아연 다이캐스트, 평면, 수나사산 있음, 실크 매트, 순오랜지색, 나사 인서트, 스틸, 검정 산화처리

품목 설명/제품 이미지

설명재질:그립 레버, 아연 다이캐스팅 DIN EN 12844.
스틸 부품, 경도 등급 5.8.표면 마무리:플라스틱 코팅 그립 레버,
스틸 부품, 검정 산화 처리정보:스탠다드 색상:
오렌지색 RAL 2004.

L ≥ 60mm인 경우 나사 길이는 60mm입니다. 요청 시:기타 외부 나사, 나사 길이, 색상 및 특수 설계 사양
치수 "H1"는 고객의 요구에 따라 추가 비용을 지불하면 다른 길이로 공급 가능도면 설명:

1) 플랫 팁 DIN EN ISO 4753

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0737 클램핑 레버 아연 다이캐스트, 평면, 수나사산 있음, 실크 매트, 순오랜지색, 나사 인서트, 스틸, 검정 산화처리

213 kB

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	본체 색상	표면 기본 몸체	크기	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	톱니 수	L	가격
K0737.2062X15	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	15	요청 시
K0737.2062X20	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	20	요청 시
K0737.2062X25	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	25	요청 시
K0737.2062X30	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	30	요청 시
K0737.2062X35	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	35	요청 시
K0737.2062X40	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	40	요청 시
K0737.2062X45	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	45	요청 시
K0737.2062X50	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	50	요청 시
K0737.2062X55	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	55	요청 시
K0737.2062X60	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M6	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	60	요청 시
K0737.2082X15	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	15	요청 시
K0737.2082X20	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	20	요청 시
K0737.2082X25	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	25	요청 시
K0737.2082X30	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	30	요청 시
K0737.2082X35	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	35	요청 시
K0737.2082X40	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	40	요청 시
K0737.2082X45	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	45	요청 시
K0737.2082X50	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	50	요청 시
K0737.2082X55	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	55	요청 시
K0737.2082X60	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M8	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	60	요청 시
K0737.2102X15	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	15	요청 시
K0737.2102X20	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	20	요청 시
K0737.2102X25	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	25	요청 시
K0737.2102X30	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	30	요청 시
K0737.2102X35	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	35	요청 시
K0737.2102X40	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	40	요청 시
K0737.2102X45	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	45	요청 시
K0737.2102X50	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	50	요청 시
K0737.2102X55	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	55	요청 시
K0737.2102X60	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M10	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	60	요청 시
K0737.3082X15	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	15	요청 시
K0737.3082X20	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	20	요청 시
K0737.3082X25	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	25	요청 시
K0737.3082X30	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	30	요청 시
K0737.3082X35	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	35	요청 시
K0737.3082X40	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	40	요청 시
K0737.3082X45	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	45	요청 시
K0737.3082X50	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	50	요청 시
K0737.3082X55	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	55	요청 시
K0737.3082X60	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M8	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	60	요청 시
K0737.3102X15	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	15	요청 시
K0737.3102X20	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	20	요청 시
K0737.3102X25	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	25	요청 시
K0737.3102X30	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	30	요청 시
K0737.3102X35	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	35	요청 시
K0737.3102X40	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	40	요청 시
K0737.3102X45	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	45	요청 시
K0737.3102X50	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	50	요청 시
K0737.3102X55	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	55	요청 시
K0737.3102X60	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M10	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	60	요청 시
