K1316

클램핑 레버, 암나사와 플랜지 있음, Hygienic USIT® 실링 와셔 및 평면 와셔용, Freudenberg...

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램프 레버, 텐션 레버 및 캠 레버
    - 클램프 레버
      - 클램핑 레버, 암나사와 플랜지 있음, Hygienic USIT® 실링 와셔 및 평면 와셔용, Freudenberg Process Seals

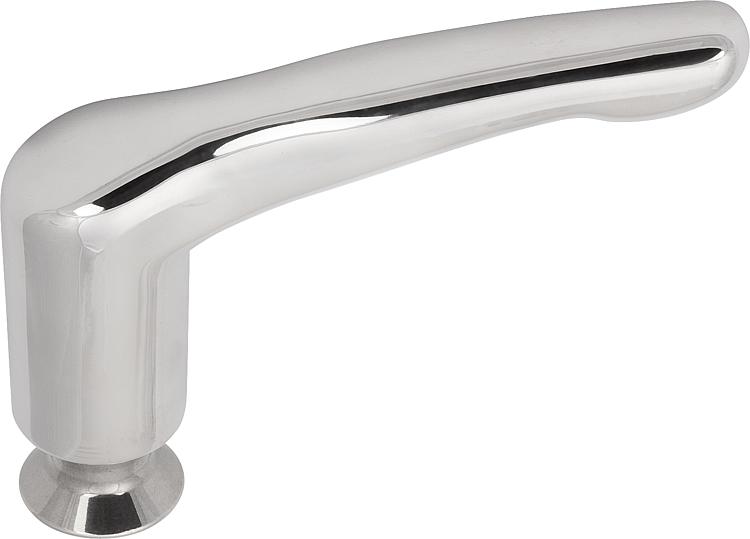

품목 설명/제품 이미지

설명재질:스틸 부품 스테인레스 스틸 1.4404.
축봉 70 EPDM 295.표면 마무리:고광택 폴리싱 처리.정보:

클램핑 레버는 위생 분야용입니다. 완전 폐쇄식 핸들과 축 실링으로 인해 오염물이 레버 내부로 침투하는 것을 방지합니다. 또한 스크류 체결 위치가 Hygienic USIT^® 실링 와셔 및 평면 와셔와 함께 위생적으로 실링될 수 있도록 스크류 인서트는 테이퍼 칼라로 되어 있습니다.

표면 조도 Ra가 0.8µm 보다 훨씬 낮으므로 나사에 오염물이 거의 붙지 않습니다. 표면이 고광택 처리되어 손쉽게 클리닝할 수 있습니다.

레버는 정지 상태에서 자유롭게 회전 가능합니다. 레버가 실수로 열리는 일이 없습니다. 진동 부품에 장착할 때 톱니 모양이 높은 마모율을 방지합니다.

요청 시:기타 나사 깊이, 인치 나사.액세서리:

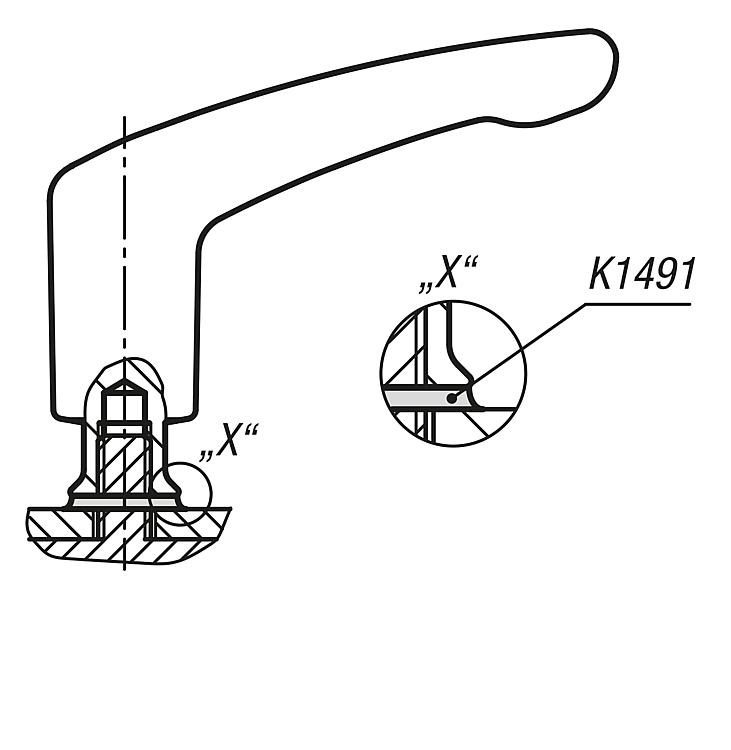

Hygienic USIT^® 실링 와셔 및 평면 와셔 K1491.

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1316 클램핑 레버, 암나사와 플랜지 있음, Hygienic USIT® 실링 와셔 및 평면 와셔용, Freudenberg Process Seals

290 kB

Technical information Hygienic USIT ®

379 kB

DGUV Test Certificate

221 kB

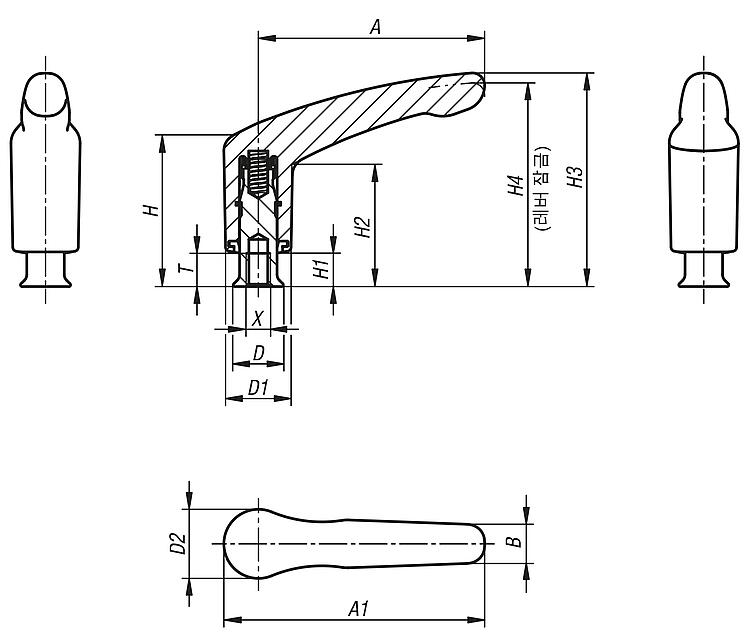

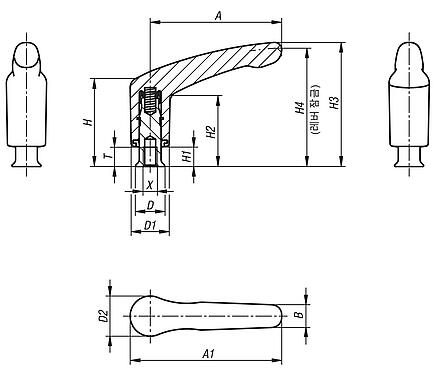

도면

캐드데이터 및 상세 정보

주문 번호	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	톱니 수	가격
K1316.106	M6	10	14,2	21	21,7	36,7	8,8	27	50,6	47,6	47,4	58,2	11,8	16	요청 시
K1316.206	M6	10	14,2	21	22,1	45,7	10,7	36,8	64,1	61,1	66,5	77,5	13	16	요청 시
K1316.208	M8	14	18	21	22,1	45,7	10,7	36,8	64,1	61,1	66,5	77,5	13	16	요청 시
K1316.308	M8	12	18	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	요청 시
K1316.310	M10	15	22,3	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	요청 시
K1316.312	M12	19	26,6	23,6	24,9	54,7	12,1	44	77	73,5	81,5	94	14,2	20	요청 시
