K0738

클램핑 레버 아연 다이캐스트, 평면, 암나사산 있음, 실크 매트, 순오랜지색, 나사 인서트, 스테인리스 스틸

제품
- 작동 부품 | 스탠다드 부품
  - 클램프 레버, 텐션 레버 및 캠 레버
    - 클램프 레버
      - 클램핑 레버 아연 다이캐스트, 평면, 암나사산 있음, 실크 매트, 순오랜지색, 나사 인서트, 스테인리스 스틸

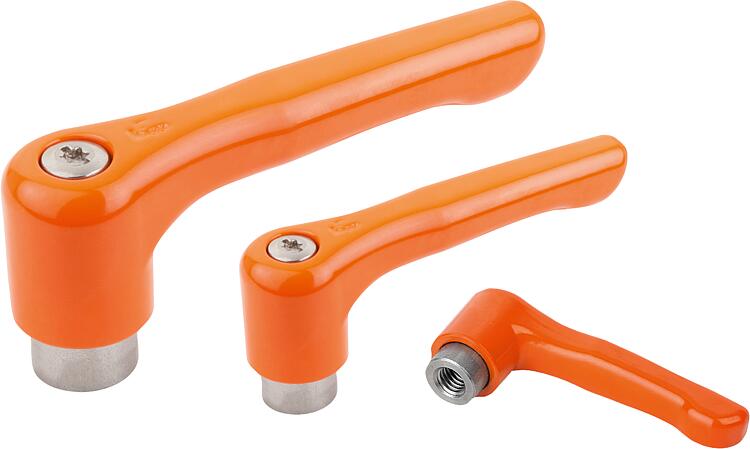

품목 설명/제품 이미지

설명재질:

아연 다이캐스팅 그립 레버 DIN EN 12844.
스테인레스 스틸 스틸 부품, 1.4305.

표면 마무리:그립 레버, 플라스틱 코팅.
스테인리스 스틸 부품, 자연적 마무리정보:시리즈별로 공급 가능함:
오렌지색 RAL 2004.요청 시:기타 암나사, 색상 및 특수 설계 버전.
치수 "H1"는 고객의 요구에 따라 추가 비용을 지불하면 다른 길이로 공급 가능

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

주문 번호	본체 색상	표면 기본 몸체	크기	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	톱니 수	가격
K0738.2062	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M6	12	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	요청 시
K0738.2082	퓨어 오렌지 RAL 2004	플라스틱 코팅	2	M8	12	13,5	18,5	19,1	28,5	6,5	17,8	29,2	32,2	65	74,5	10,1	20	요청 시
K0738.3082	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M8	14	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	요청 시
K0738.3102	퓨어 오렌지 RAL 2004	플라스틱 코팅	3	M10	14	16	21,2	22	37	10	23,8	38	42	80	91	11,7	22	요청 시
