K0121

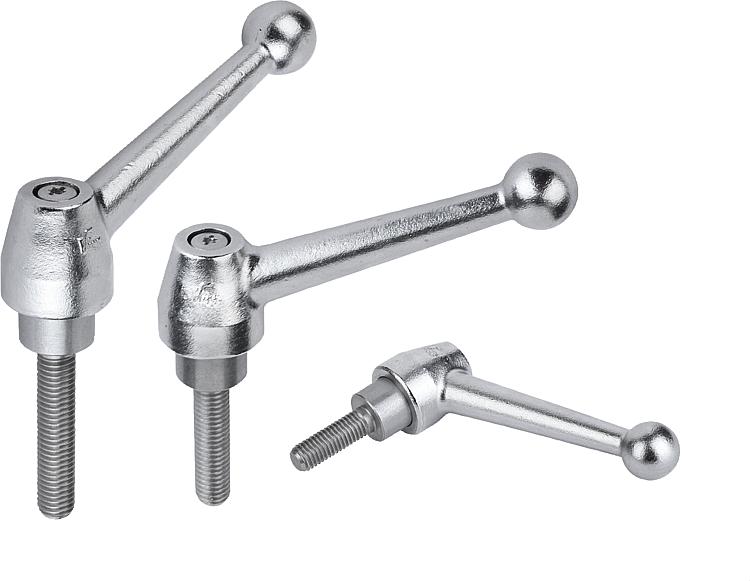

클램핑 레버, 스테인리스 스틸, 전해 연마, 수나사산 있음, 나사산 인서트, 스테인리스 스틸

제품
- 작동 부품 | 스탠다드 부품
  - 클램프 레버, 텐션 레버 및 캠 레버
    - 클램프 레버
      - 클램핑 레버, 스테인리스 스틸, 전해 연마, 수나사산 있음, 나사산 인서트, 스테인리스 스틸

품목 설명/제품 이미지

설명재질:

스테인레스 스틸 1.4308 그립 레버.
기타 스틸 부품 스테인레스 스틸 1.4305.

표면 마무리:그립 레버 스테인레스 스틸 전해 연마.
스틸 부품 검정색.정보:L ≥ 60mm인 경우 나사 길이는 60mm입니다.요청 시:기타 수나사, 스크류 길이 및 특수 설계 버전.
다른 길이의 요구 치수 "H1"에 대해서는 추가
비용으로 공급 가능함.도면 설명:

1) 플랫 팁 DIN EN ISO 4753

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

주문 번호	본체 재질	크기	X	D	D1	D2	H	H1	H3	H4	A	A1	톱니 수	L	가격
K0121.1110X25	스테인레스 스틸	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	25	요청 시
K0121.1110X30	스테인레스 스틸	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	30	요청 시
K0121.1110X40	스테인레스 스틸	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	40	요청 시
K0121.1110X50	스테인레스 스틸	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	50	요청 시
K0121.1110X60	스테인레스 스틸	1	M10	19	28	20	40,5	12	65	68,5	83	107	24	60	요청 시
K0121.1112X25	스테인레스 스틸	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	25	요청 시
K0121.1112X30	스테인레스 스틸	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	30	요청 시
K0121.1112X40	스테인레스 스틸	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	40	요청 시
K0121.1112X50	스테인레스 스틸	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	50	요청 시
K0121.1112X60	스테인레스 스틸	1	M12	19	28	20	40,5	12	65	68,5	83	107	24	60	요청 시
