K0123

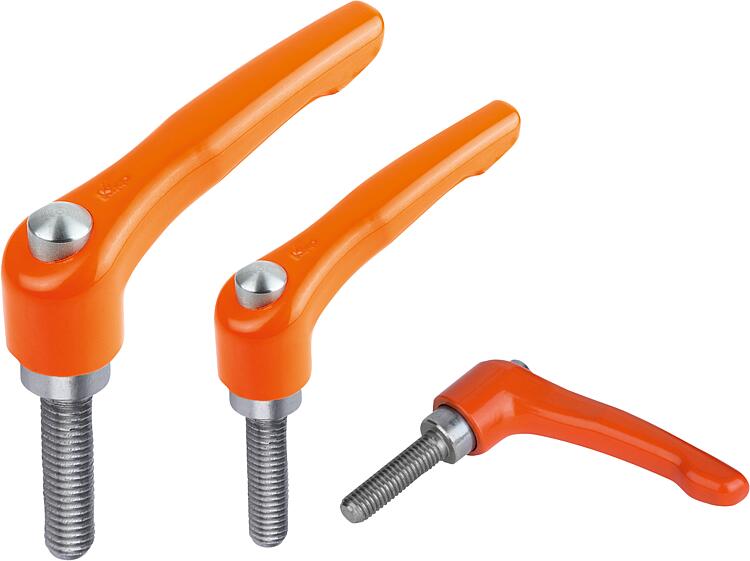

클램핑 레버, 아연 다이캐스트, 수나사산과 보호 캡 있음, 실크 매트, 순오랜지색, 나사 인서트, 스테인리스 스틸

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램프 레버, 텐션 레버 및 캠 레버
    - 클램프 레버
      - 클램핑 레버, 아연 다이캐스트, 수나사산과 보호 캡 있음, 실크 매트, 순오랜지색, 나사 인서트, 스테인리스 스틸

품목 설명/제품 이미지

설명재질:

아연 다이캐스팅 그립 레버 DIN EN 12844.
스틸 부품 스테인레스 스틸 1.4305.
스테인레스 스틸 보호 캡 1.4305.

표면 마무리:플라스틱 코팅 그립 레버, 스틸 부품 검정색.정보:스탠다드 색상:
오렌지색 RAL 2004.

L ≥ 60mm인 경우 나사 길이는 60mm입니다. 요청 시:기타 수나사, 스크류 길이, 색상 및 특수 설계 버전.
다른 길이의 요구 치수 "H1"에 대해서는 추가 비용으로 공급 가능함.도면 설명:

1) 플랫 팁 DIN EN ISO 4753

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0123 클램핑 레버, 아연 다이캐스트, 수나사산과 보호 캡 있음, 실크 매트, 순오랜지색, 나사 인서트, 스테인리스 스틸

223 kB

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	크기	본체 색상	X	L	D	D1	D2	B	A	A1	H	H1	H2	H3	H4	톱니 수	가격
K0123.92062X15	2	퓨어 오렌지 RAL 2004	M6	15	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92062X20	2	퓨어 오렌지 RAL 2004	M6	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92062X25	2	퓨어 오렌지 RAL 2004	M6	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92062X30	2	퓨어 오렌지 RAL 2004	M6	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92062X40	2	퓨어 오렌지 RAL 2004	M6	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92062X50	2	퓨어 오렌지 RAL 2004	M6	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92062X60	2	퓨어 오렌지 RAL 2004	M6	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92082X15	2	퓨어 오렌지 RAL 2004	M8	15	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92082X20	2	퓨어 오렌지 RAL 2004	M8	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92082X25	2	퓨어 오렌지 RAL 2004	M8	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92082X30	2	퓨어 오렌지 RAL 2004	M8	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92082X40	2	퓨어 오렌지 RAL 2004	M8	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92082X50	2	퓨어 오렌지 RAL 2004	M8	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92082X60	2	퓨어 오렌지 RAL 2004	M8	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92102X20	2	퓨어 오렌지 RAL 2004	M10	20	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92102X25	2	퓨어 오렌지 RAL 2004	M10	25	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92102X30	2	퓨어 오렌지 RAL 2004	M10	30	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92102X40	2	퓨어 오렌지 RAL 2004	M10	40	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92102X50	2	퓨어 오렌지 RAL 2004	M10	50	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.92102X60	2	퓨어 오렌지 RAL 2004	M10	60	13,5	18,5	19	9,5	65	74,5	32	6,5	17,5	42,5	45,5	20	요청 시
K0123.93082X20	3	퓨어 오렌지 RAL 2004	M8	20	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93082X25	3	퓨어 오렌지 RAL 2004	M8	25	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93082X30	3	퓨어 오렌지 RAL 2004	M8	30	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93082X40	3	퓨어 오렌지 RAL 2004	M8	40	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93082X50	3	퓨어 오렌지 RAL 2004	M8	50	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93082X60	3	퓨어 오렌지 RAL 2004	M8	60	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93102X20	3	퓨어 오렌지 RAL 2004	M10	20	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93102X25	3	퓨어 오렌지 RAL 2004	M10	25	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93102X30	3	퓨어 오렌지 RAL 2004	M10	30	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93102X40	3	퓨어 오렌지 RAL 2004	M10	40	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93102X50	3	퓨어 오렌지 RAL 2004	M10	50	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
K0123.93102X60	3	퓨어 오렌지 RAL 2004	M10	60	16	21	22	11	80	91	41,5	10	24	54,5	58,5	22	요청 시
