        편심 클램프 스틸, 클램핑 레버 포함 타입 B

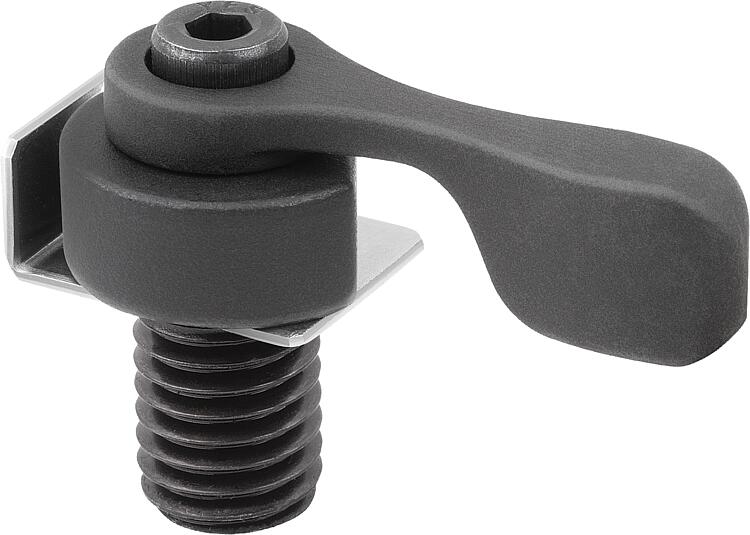

품목 설명/제품 이미지

설명재질:단강.표면 마무리:검정 산화.정보:치수 A는 공작물에서 나사 (클램핑 나사) 중간까지 간격을 나타냅니다.

공작물의 스크래치를 최소화하려면 클램핑 플레이트가 있는 B형을 권장합니다.

육각형 모양으로 인해 클램핑 레버는 60° 단계로 조립할 수 있으므로 사용자에 따라 정렬할 수 있습니다.
장점:- 컴팩트한 디자인
- 빠르고 간편한 부품 클램핑

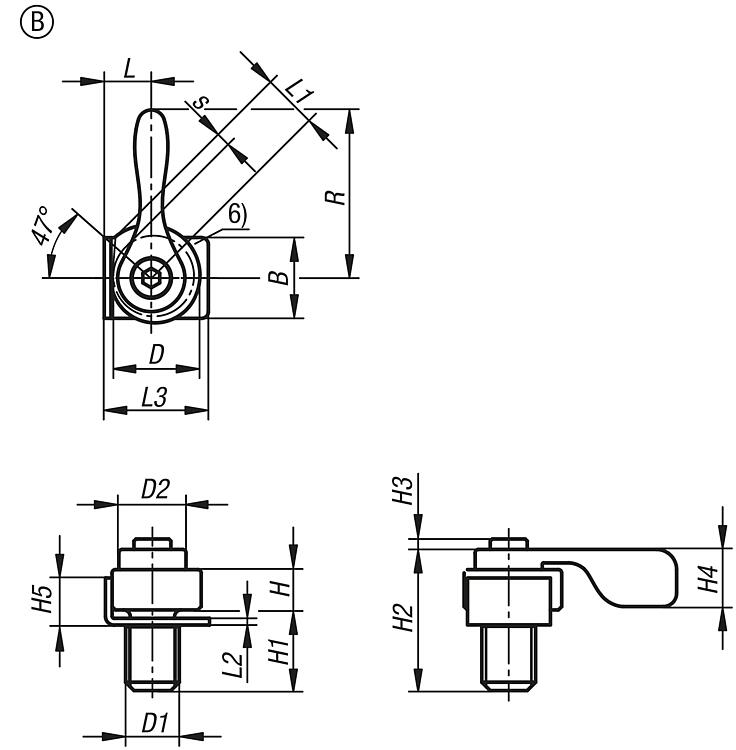

- 클램핑 레버로 도구 없이 클램핑액세서리:클램핑 플레이트 K2050도면 설명:

(1) 클램핑 나사
(2) 스프링 와셔
(3) 클램핑 레버
(4) 육각 소켓 렌치
(5) 편심 클램프
(6) 클램핑 플레이트

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2049_B 편심 클램프 스틸, 클램핑 레버 포함 타입 B

125 kB

도면

캐드데이터 및 상세 정보

주문 번호	타입	형태 타입	A	B	D	D1	D2	H	H1	H2	H3	H4	H5	가격
K2049.081	B	-	7,1	12	12	M8	10	6	12	9	1,5	8,5	7	요청 시
K2049.101	B	-	8,3	14	14	M10	12	7	15	11	1,8	10	8	요청 시
K2049.121	B	-	9,5	16	16	M12	14	8	18	13	2,2	12	9	요청 시

주문 번호	타입	L	L1	L2	L3	R	스트로크 S	SW	클램핑력 kN	권장 조임 토크 Nm	가격
K2049.081	B	6	8,2	1	15,5	25	2,2	2,5	0,3	1,2	요청 시
K2049.101	B	7	9,5	1	18	30	2,5	3	0,5	3	요청 시
K2049.121	B	8	10,9	1	20	40	2,9	5,5	0,7	6	요청 시
