K0027

육각 및 T 슬롯 너트가 있는 편심 클램프

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램핑 유닛
    - 육각 및 T 슬롯 너트가 있는 편심 클램프

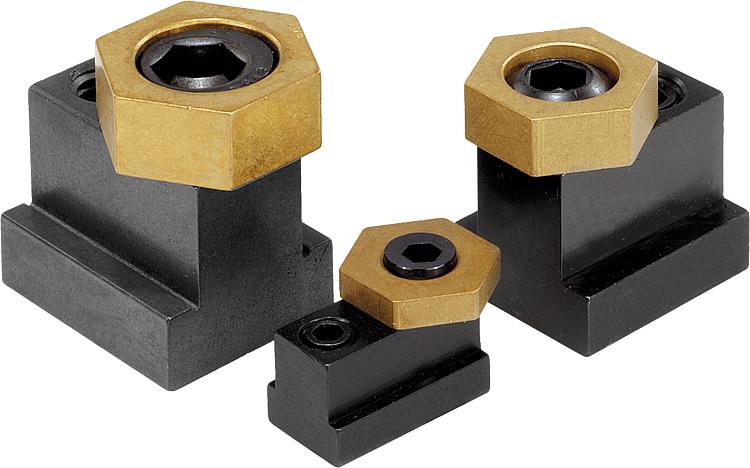

품목 설명/제품 이미지

설명재질:단강.

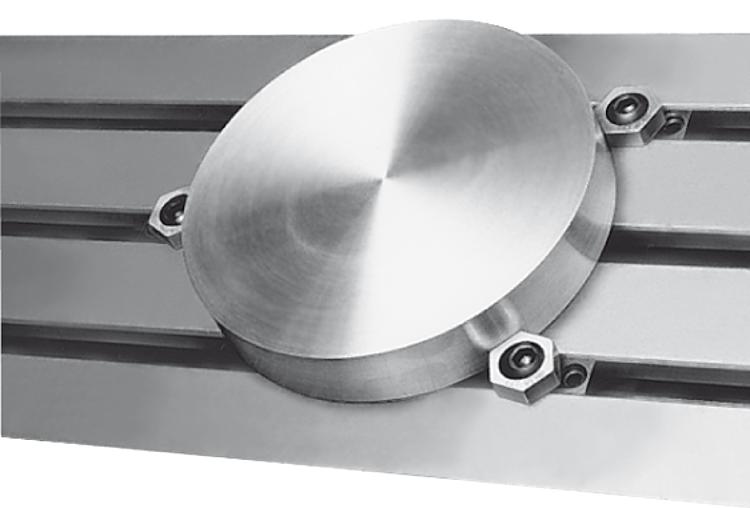

황동 육각표면 마무리:10.9 열 처리/검정 산화.정보:육각 및 T 슬롯 너트가 있는 편심 클램프는 기계 테이블 또는 T 슬롯 플레이트에 직접 삽입할 수 있음. 나사 스터드를 통과시켜 T 슬롯 유닛을 지탱함. T 슬롯 바닥의 자국이 발생하지 않도록 얇은 받침을 사용하는 것이 좋음.요청 시:예비 편심 스크류.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0027 육각 및 T 슬롯 너트가 있는 편심 클램프

249 kB

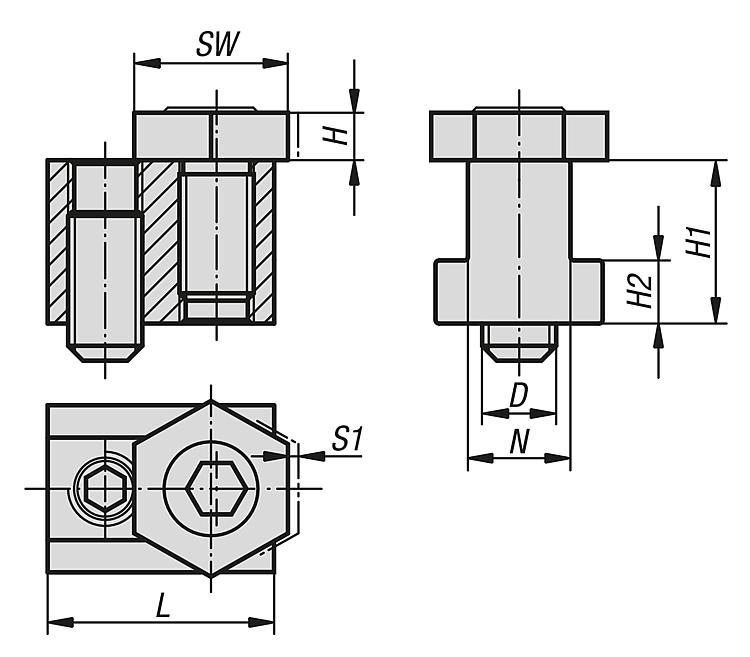

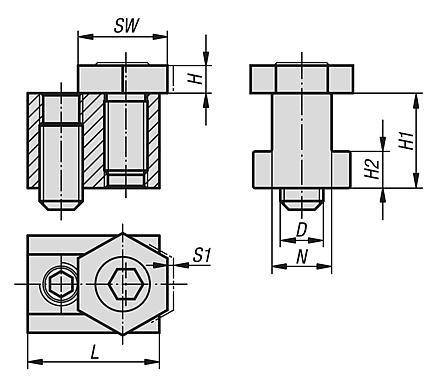

도면

캐드데이터 및 상세 정보

주문 번호	D	N	H	H1	H2	L	SW	S1 (클램핑 거리)	클램핑력 kN	가격
K0027.08	M6	8	4,8	9,6	4,5	23	16	1	3,4	요청 시
K0027.10	M6	10	4,8	14	4,5	23	16	1	3,4	요청 시
K0027.12	M8	12	4,8	15,5	6,5	28	21	1	3,6	요청 시
K0027.14	M10	14	6,4	22	8,5	30,5	21	1,6	9	요청 시
K0027.16	M12	16	9,5	22,5	9	30,5	25	2	18	요청 시
K0027.18	M12	18	9,5	28,5	10	34,5	25	2	18	요청 시
K0027.20	M16	20	12,7	32	12	39	30	2,5	27	요청 시
K0027.22	M16	22	12,7	38,2	14	44	30	2,5	27	요청 시
