K0022

편심 클램프

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램핑 유닛
    - 낮은 육각 편심 클램프, 캠 클램프
      - 편심 클램프

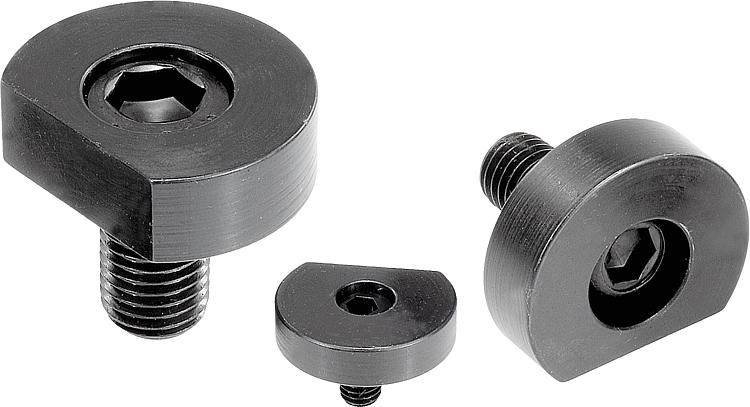

품목 설명/제품 이미지

설명재질:편심 스크류 합금 스틸
클램핑 와셔, 스틸.표면 마무리:편심 스크류, 검정 산화 처리
클램핑 와셔, 검정 산화 처리.정보:편심 클램프는 클램핑하는 공작물의 윤곽을
연삭할 수 있는 디스크가 있음. 이는 원형 윤곽
또는 불안정한 공작물에 대해 형태를 정해
클램핑할 수 있게 함. 평평한 모서리는 클램핑
편심기 K0026와 같이 나사 중간에서 동일한
간격을 가져 필요 시 디스크를 교환할 수 있음.

"A" = 공작물에서 나사 중간까지 간격
(클램핑 스크류).
"D1 min." = 윤곽 밀링용 치수 가능.요청 시:예비 편심 스크류.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0022 편심 클램프

179 kB

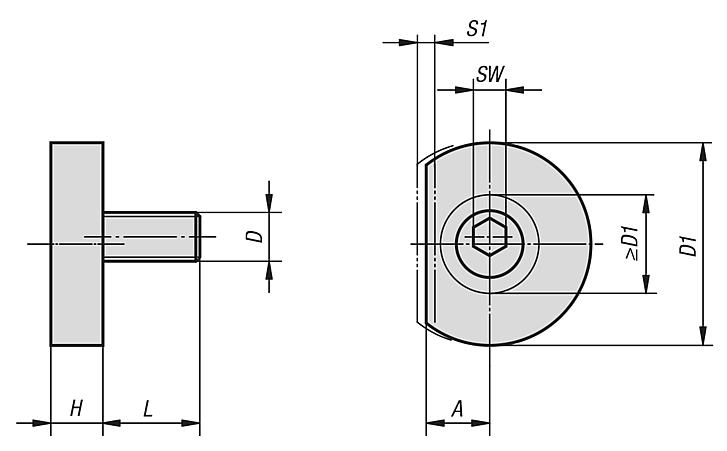

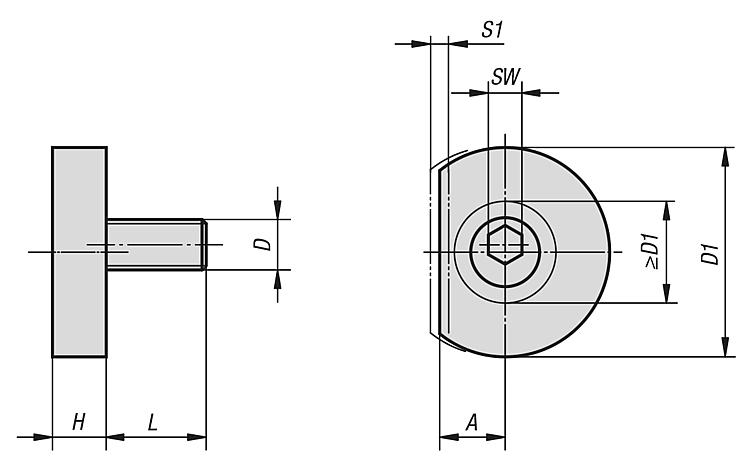

도면

캐드데이터 및 상세 정보

주문 번호	A	D	D1	D1 min.	H	L	SW	S1 (클램핑 거리)	클램핑력 kN	가격
K0022.06	7,8	M6	24,9	12,1	6,4	11,9	4	1,01	3,3	요청 시
K0022.10	10,2	M10	31,2	17,2	8,9	18	7	1,52	8,9	요청 시
K0022.12	12,7	M12	37,6	22,4	11,4	22,9	8	2,03	17,8	요청 시
K0022.16	15	M16	43,9	26,1	14	28,6	12	2,54	26,7	요청 시
