K1695

풀 다운 클램프 캠 있음

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램핑 유닛
    - 낮은 육각 편심 클램프, 캠 클램프
      - 풀 다운 클램프 캠 있음

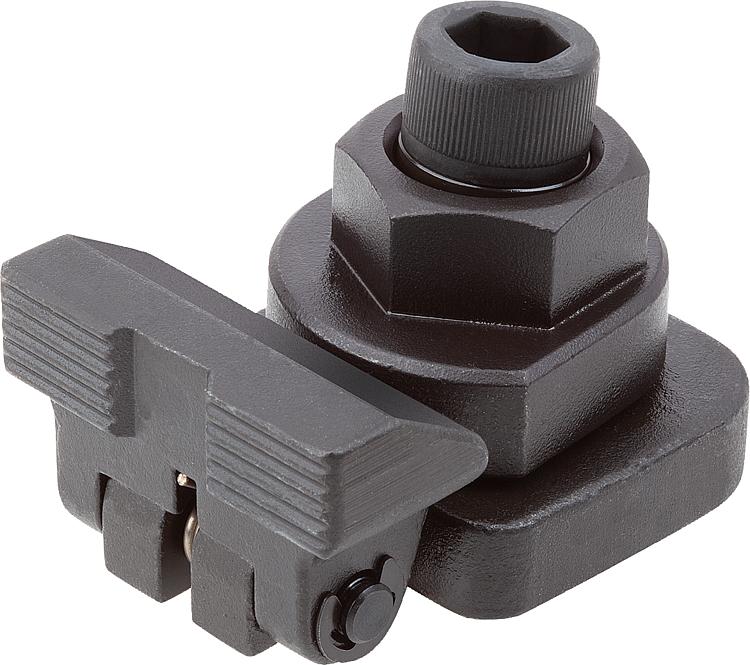

품목 설명/제품 이미지

설명재질:단강.표면 마무리:검정 산화.조립:1. 고정 나사를 칼라 부싱, 고정 클램프 및 클램핑 유닛에 끼우고 밑판 위에 꽉 조이십시오.

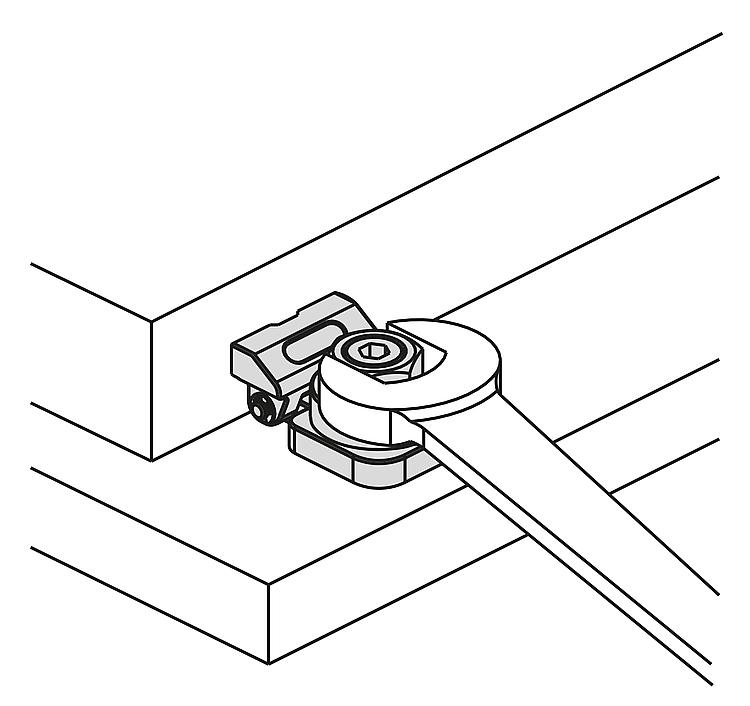

2. 양구 스패너로 고정 클램프를 조여 공작물을 고정합니다.장점:- 콤팩트한 디자인
- 부품의 빠르고 간단한 클램핑

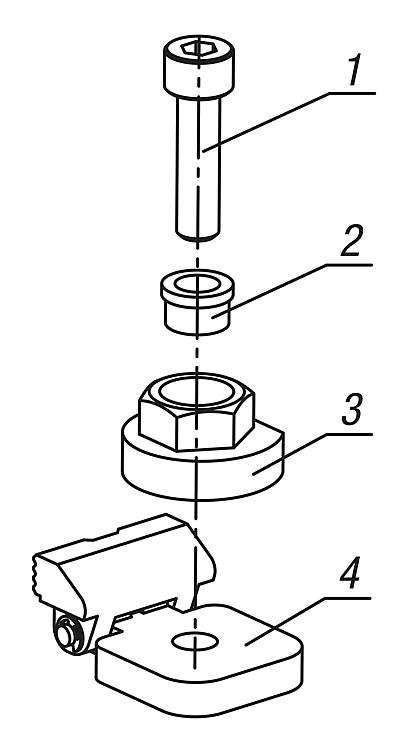

- 풀 다운 기능도면 설명:

1) 고정 나사
2) 칼라 부싱
3) 고정 클램프
4) 클램핑 유닛

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1695 풀 다운 클램프 캠 있음

385 kB

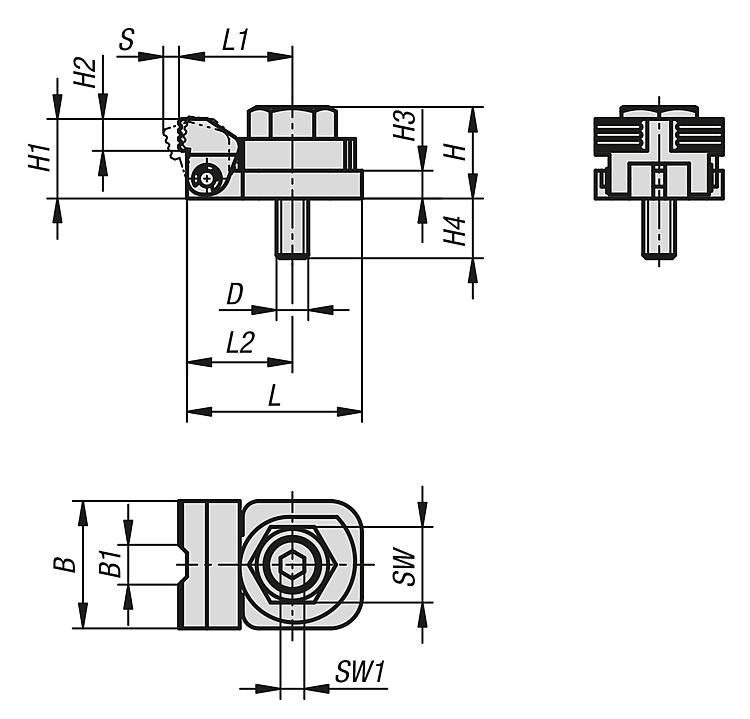

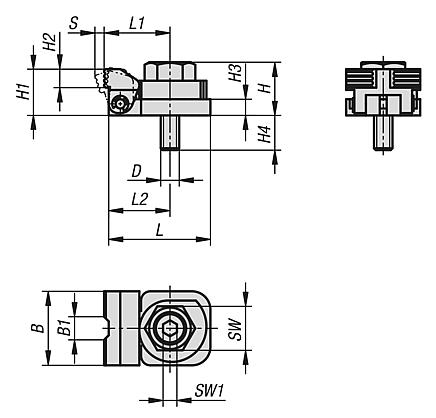

도면

캐드데이터 및 상세 정보

주문 번호	B	B1	D	H	H1	H2	H3	H4	L	L1	L2	SW	SW1	스트로크 S	클램핑력 kN	조임 토크 max. Nm	가격
K1695.081	32	10	M8	23	20	8	7	15	44	28,5	26,5	19	6	4	3,5	45	요청 시
K1695.101	40	12	M10	29	25	10	9	16	54	35	33	24	8	5	5,5	55	요청 시
K1695.121	46	14	M12	35	30	12	11	17	62	39,5	37,5	27	10	5,5	7	70	요청 시
