K1694

편심 클램프

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램핑 유닛
    - 낮은 육각 편심 클램프, 캠 클램프
      - 편심 클램프

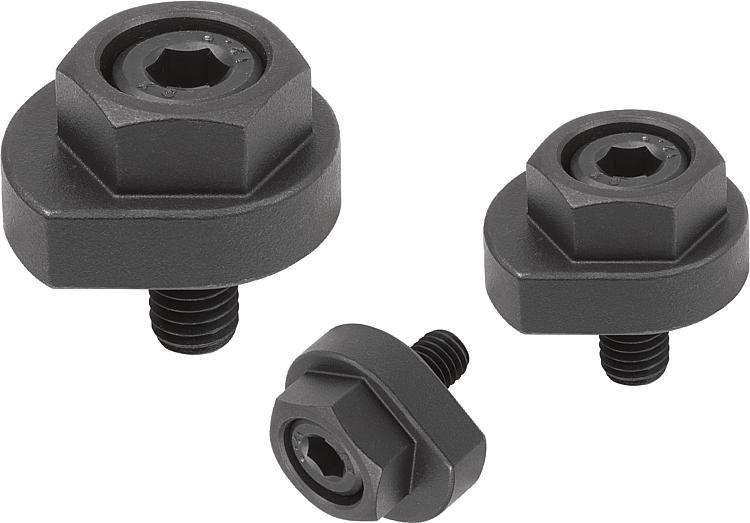

품목 설명/제품 이미지

설명재질:단강.표면 마무리:검정 산화.조립:1. 고정 나사를 칼라 부싱과 고정 클램프에 끼우고 밑판 위에 꽉 조이십시오.
2. 양구 스패너로 고정 클램프를 조여 공작물을 고정합니다.장점:- 콤팩트한 디자인

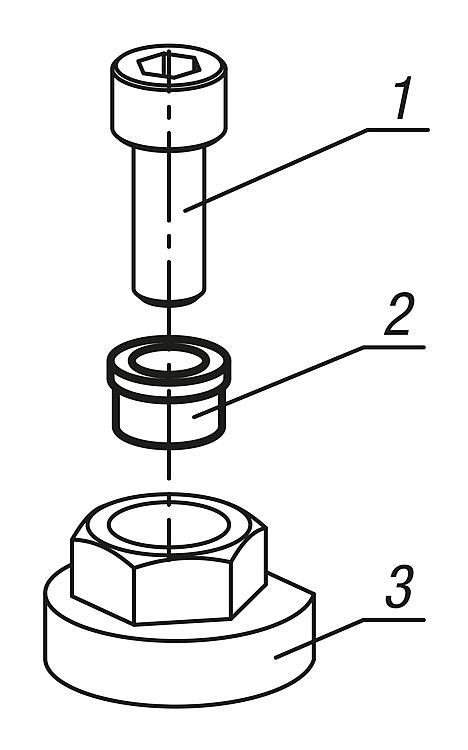

- 부품의 빠르고 간단한 클램핑도면 설명:

1) 고정 나사
2) 칼라 부싱
3) 고정 클램프

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1694 편심 클램프

287 kB

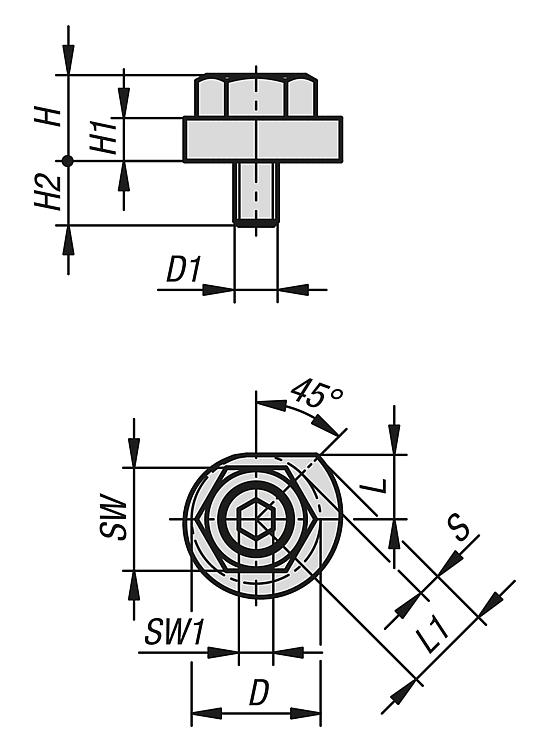

도면

캐드데이터 및 상세 정보

주문 번호	D	D1	H	H1	H2	L	L1	SW	SW1	클램핑력 kN	스트로크 S	조임 토크 max. Nm	가격
K1694.08	24	M8	16	8	12	12	16,4	19	6	5,2	4,4	50	요청 시
K1694.10	30	M10	20	10	15	15	20,5	24	8	8	5,5	75	요청 시
K1694.12	34	M12	24	12	18	17	23,2	27	10	9,3	6,2	90	요청 시
