K0036

편심 클램프 클램핑 부품 및 스토퍼 포함

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램핑 유닛
    - 낮은 육각 편심 클램프, 캠 클램프
      - 편심 클램프 클램핑 부품 및 스토퍼 포함

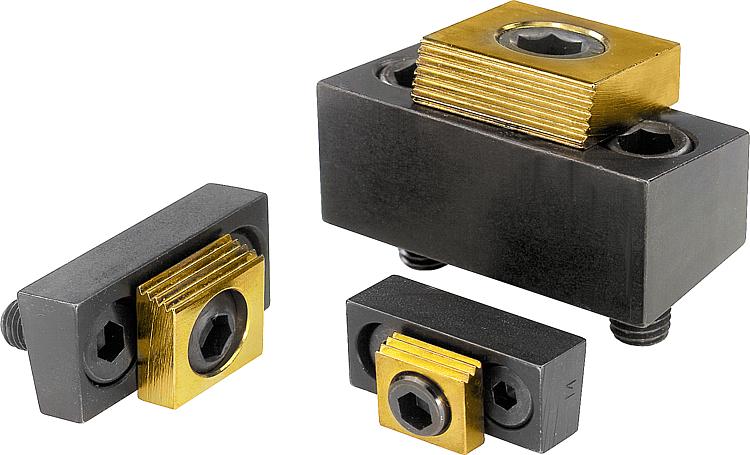

품목 설명/제품 이미지

설명재질:스틸.표면 마무리:몸체, 열처리 및 검정 산화처리.
클램핑 와셔, 케이스 경화 처리 및 황동 코팅.정보:클램핑 부품과 스토퍼가 있는 편심 클램프로 공간을 절약하고, 저렴한 멀티 클램핑 장치를 구현할 수 있음.
멀티 클램프에서는 몸체 뒤쪽을 스토퍼로 사용할 수 있음. B +0,05 mm 슬롯 우선 장착. 클램핑 와셔의 취부 높이는 슬롯 깊이를 통해 변경할 수 있음.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0036 편심 클램프 클램핑 부품 및 스토퍼 포함

329 kB

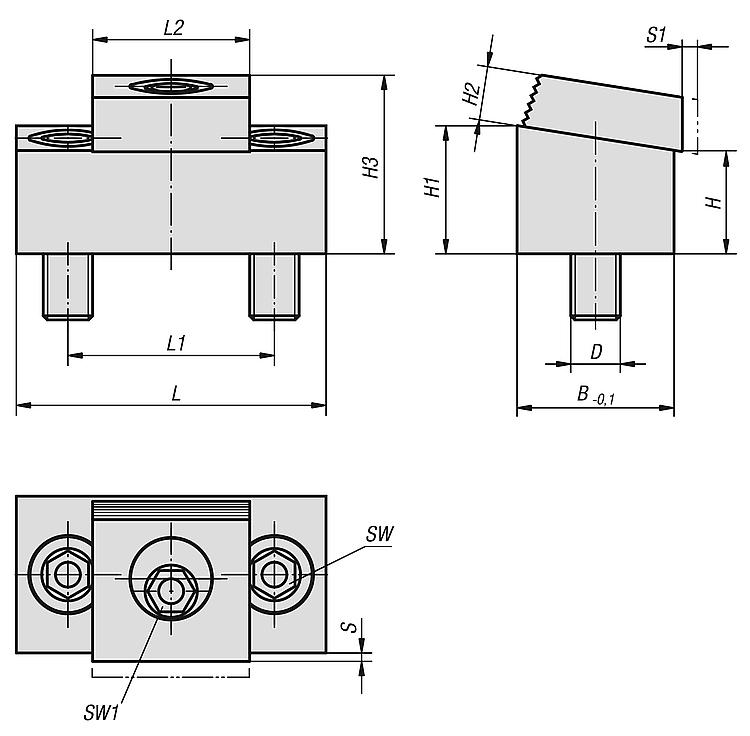

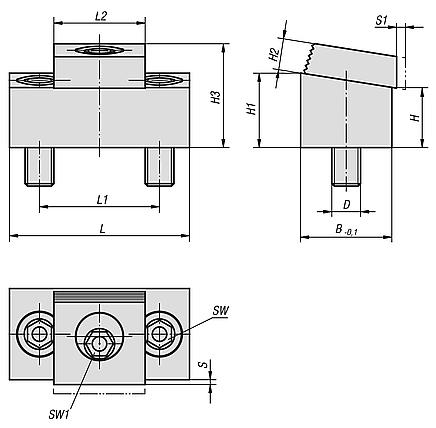

도면

캐드데이터 및 상세 정보

주문 번호	L	L1	L2	B	H	H1	H2	H3 max.	S	D	S1 (클램핑 거리)	SW	SW1	클램핑력 kN	조임 토크 max. Nm	가격
K0036.08	43,2	25,4	19	19	12,7	15,7	6,4	21,4	1,5	M8	1,6	5	7	8,9	28	요청 시
K0036.10	54	33,5	25,4	25,4	11,4	15,4	9,7	24,5	1,8	M10	2	7	8	17,8	88	요청 시
K0036.12	75	50,8	38	38,1	25,5	31,5	13	43	2,05	M12	2,5	10	12	26,7	135	요청 시
