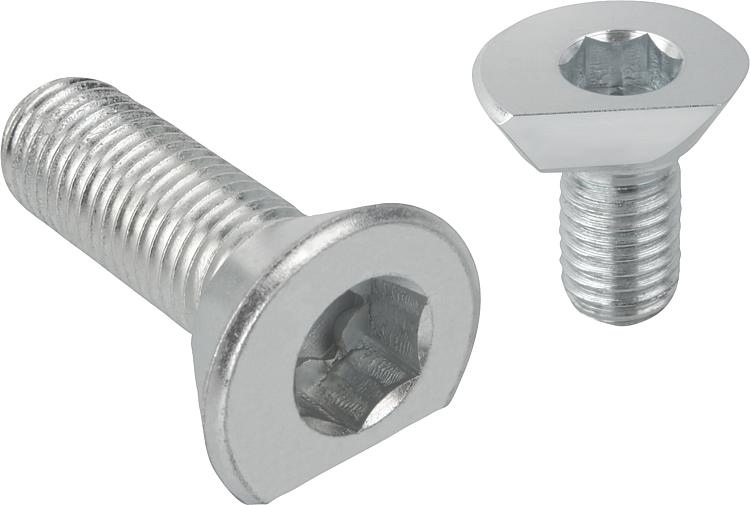

설명재질:스틸.표면 마무리:케이스 경화처리(56 ±1 HRC) 및 푸른색 아연 도금.
경도 등급 8. 8.정보:차이가 아주 심한 형태의 공작물에 하향 장력을 제공할 수 있는 안정적이고 컴팩트한 나선형 편심 스크류 클램핑 스크류.조립:X 및 Z 권장 간격으로 공작물에 하나 이상의
나사 홀을 냄.
요구되는 높이로 클램핑 스크류를 조이고
공작물 면을 평평하게 처리함.
공작물을 삽입하고 육각 소켓으로 클램핑
스크류를 조임.
약 1/3 회전으로 장력을 실현함.
정기적으로 나사 홀을 윤활 처리함.

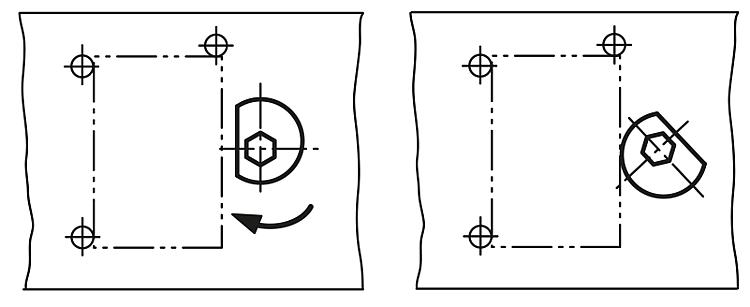

클램핑 작업 시 회전 운동은 언제나 제한 멈춤
방향으로 이루어져 멈춤에서 공작물의 경로

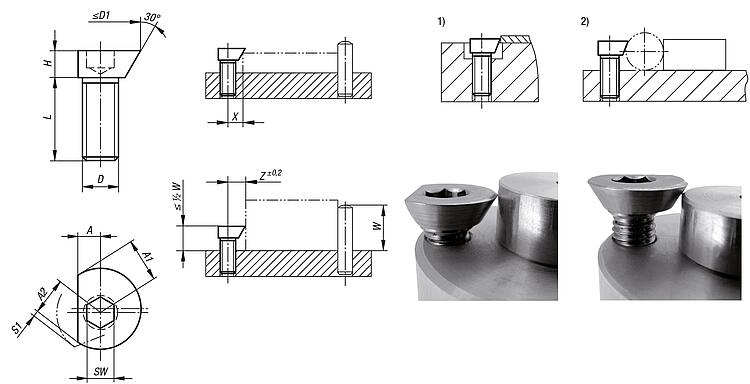

회전를 방지할 수 있음.요청 시:왼나사 나선형 편심 클램핑 스크류.도면 설명:특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | A | A1 | A2 | D
| D1
max. | H | L | SW | S1
(클램핑 거리) | X | Z | 클램핑력
kN | 조임 토크
max. Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0024.0408 | 3 | 4,6 | 4 | M4 | 9,2 | 3 | 8 | 2,5 | 0,6 | 3,5 | 4,2 | 0,09 | 1,5 |  | | 요청 시 | | | K0024.0510 | 3,5 | 5,7 | 5 | M5 | 11,4 | 4 | 10 | 3 | 0,7 | 4,2 | 5,2 | 0,1 | 2 | | | 요청 시 | | | K0024.0612 | 4,5 | 7,1 | 6,1 | M6 | 14,2 | 5 | 12 | 4 | 1 | 5,4 | 6,4 | 0,3 | 4,5 | | | 요청 시 | | | K0024.0816 | 5,5 | 8,9 | 7,7 | M8 | 18 | 6 | 16 | 5 | 1,2 | 6,6 | 8 | 2,7 | 20 | | | 요청 시 | | | K0024.1020 | 6,5 | 11,1 | 9,4 | M10 | 22,2 | 7 | 20 | 6 | 1,7 | 8,3 | 9,8 | 4 | 30 | | | 요청 시 | | | K0024.1224 | 8 | 13,5 | 11,6 | M12 | 27 | 9 | 24 | 8 | 1,9 | 10,1 | 12 | 5,4 | 44 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
