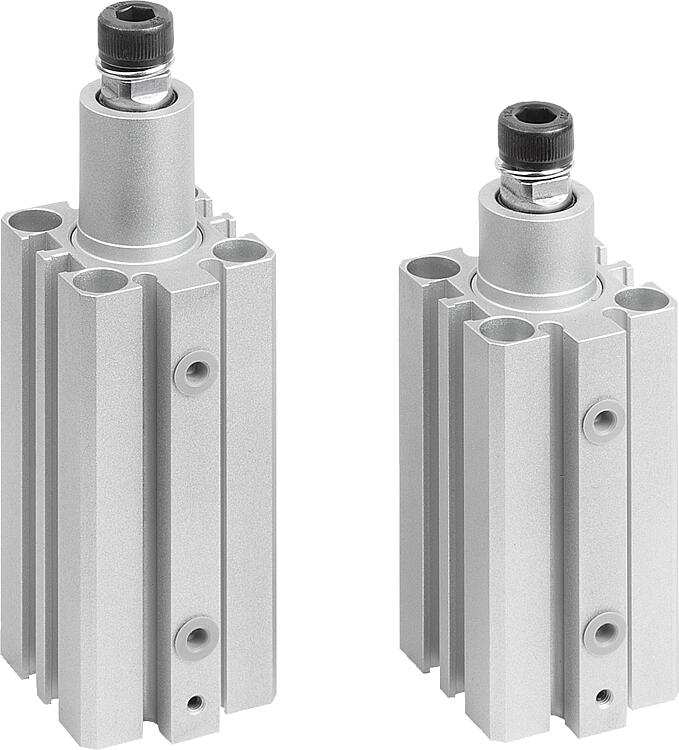

K1812_B스윙 클램프, 공압식, 블록 바디, 타입 B |
뒤로 |
|
|
설명재질:본체, 알루미늄.
피스톤, 스틸.표면 마무리:본체, 실버 산화처리.
피스톤, 경질 크롬 도금.정보:공압식 스윙 클램프는 적은 클램핑력으로도 충분하거나 공작물 삽입 및 제거를 위해 클램핑 포인트를 비워 둬야 하는 경우에 사용됩니다.
래치 레버의 복동 기능에 기반하여 피스톤이 압력에 의해 위아래로 이동합니다.
스윙 클램프의 총 스트로크는 스윙 스트로크와 클램핑 스트로크로 구성됩니다. 클램핑 초기에는 클램핑 암이 아래쪽으로 90° 회전하여 이동합니다. 이 움직임에 이어 클램핑 스트로크가 아래쪽을 향해 선형으로 작용합니다. 공작물은 반드시 클램핑 스트로크로만 클램핑해야 합니다.
전기식으로 최종 위치를 확인할 수 있도록 마그네틱 피스톤이 준비되어 있습니다. 스윙 클램프가 이것의 스윙 동작에 방해가 되면 안 됩니다. F1 = 6bar에서의 최대 허용 작동 압력.
스윙 클램프는 유분을 포함한 공기로만 작동해야 합니다.
클램핑 암은 공급 범위에 포함되어 있지 않습니다.요청 시:근접 스위치.액세서리:K1813 스윙 클램프용 클램핑 암.도면 설명:1) 클램핑
2) 클램핑 해제
3) 스윙 스트로크
4) 클램핑 스트로크
5) 클램핑 해제됨
6) 클램핑됨
7) 왼쪽 회전식
8) 오른쪽 회전식 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 크기 | 타입 | 버전 2 | A | B
| B1
max. | B1
min. | B2 | B3 | D
max. | D
min. | D1 | D2 | D3 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1812.12010 | 20 | B | 오른쪽 회전식 | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 |  | | 요청 시 | | | K1812.12020 | 20 | B | 오른쪽 회전식 | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 | | | 요청 시 | | | K1812.12510 | 25 | B | 오른쪽 회전식 | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 요청 시 | | | K1812.12520 | 25 | B | 오른쪽 회전식 | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 요청 시 | | | K1812.13210 | 32 | B | 오른쪽 회전식 | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 요청 시 | | | K1812.13220 | 32 | B | 오른쪽 회전식 | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 요청 시 | | | K1812.14010 | 40 | B | 오른쪽 회전식 | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 요청 시 | | | K1812.14020 | 40 | B | 오른쪽 회전식 | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 요청 시 | | | K1812.15020 | 50 | B | 오른쪽 회전식 | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 요청 시 | | | K1812.15050 | 50 | B | 오른쪽 회전식 | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 요청 시 | | | K1812.22010 | 20 | B | 왼쪽 회전식 | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 | | | 요청 시 | | | K1812.22020 | 20 | B | 왼쪽 회전식 | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 | | | 요청 시 | | | K1812.22510 | 25 | B | 왼쪽 회전식 | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 요청 시 | | | K1812.22520 | 25 | B | 왼쪽 회전식 | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 요청 시 | | | K1812.23210 | 32 | B | 왼쪽 회전식 | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 요청 시 | | | K1812.23220 | 32 | B | 왼쪽 회전식 | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 요청 시 | | | K1812.24010 | 40 | B | 왼쪽 회전식 | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 요청 시 | | | K1812.24020 | 40 | B | 왼쪽 회전식 | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 요청 시 | | | K1812.25020 | 50 | B | 왼쪽 회전식 | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 요청 시 | | | K1812.25050 | 50 | B | 왼쪽 회전식 | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 요청 시 | |
| 주문 번호 | H
| H1 | H2 | H3 | H4 | H5 | H6 | L | L1 | L2 | S1 | S2 | 스트로크
S | F1
N | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1812.12010 | 93,5 | 73 | 18 | 39,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 10 | 19,5 | 141 | | | 요청 시 | | | K1812.12020 | 113,5 | 83 | 18 | 49,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 20 | 29,5 | 141 | | | 요청 시 | | | K1812.12510 | 93,5 | 73 | 18 | 27 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 10 | 19,5 | 264 | | | 요청 시 | | | K1812.12520 | 113,5 | 83 | 18 | 37 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 20 | 29,5 | 264 | | | 요청 시 | | | K1812.13210 | 113,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 10 | 25 | 422 | | | 요청 시 | | | K1812.13220 | 133,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 20 | 35 | 422 | | | 요청 시 | | | K1812.14010 | 114,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 10 | 25 | 739 | | | 요청 시 | | | K1812.14020 | 134,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 20 | 35 | 739 | | | 요청 시 | | | K1812.15020 | 152 | 101,5 | 25 | 37 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 20 | 39 | 1155 | | | 요청 시 | | | K1812.15050 | 212 | 131,5 | 25 | 67 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 50 | 69 | 1155 | | | 요청 시 | | | K1812.22010 | 93,5 | 73 | 18 | 39,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 10 | 19,5 | 141 | | | 요청 시 | | | K1812.22020 | 113,5 | 83 | 18 | 49,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 20 | 29,5 | 141 | | | 요청 시 | | | K1812.22510 | 93,5 | 73 | 18 | 27 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 10 | 19,5 | 264 | | | 요청 시 | | | K1812.22520 | 113,5 | 83 | 18 | 37 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 20 | 29,5 | 264 | | | 요청 시 | | | K1812.23210 | 113,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 10 | 25 | 422 | | | 요청 시 | | | K1812.23220 | 133,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 20 | 35 | 422 | | | 요청 시 | | | K1812.24010 | 114,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 10 | 25 | 739 | | | 요청 시 | | | K1812.24020 | 134,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 20 | 35 | 739 | | | 요청 시 | | | K1812.25020 | 152 | 101,5 | 25 | 37 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 20 | 39 | 1155 | | | 요청 시 | | | K1812.25050 | 212 | 131,5 | 25 | 67 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 50 | 69 | 1155 | | | 요청 시 | |
|
