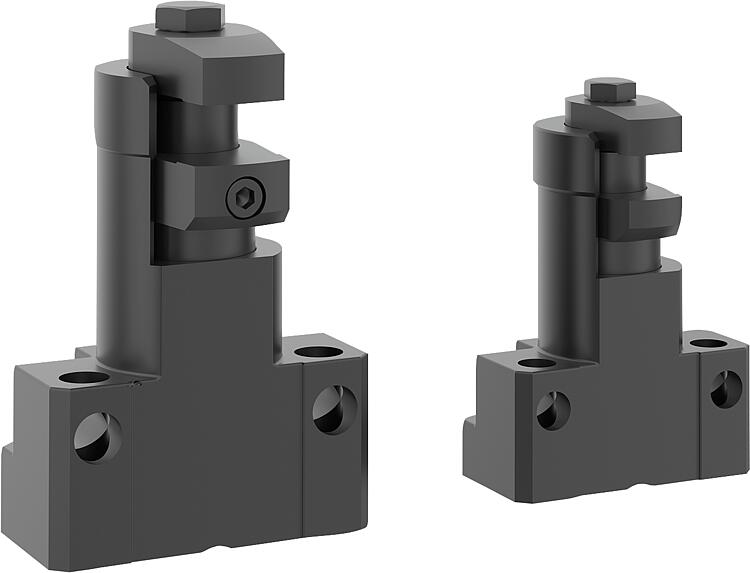

설명재질:본체와 조, 스틸.
엔드 스톱, 알루미늄.표면 마무리:본체, 검정 산화처리.
조, 니트로카본 열화학 처리 그리고 검정 산화처리.
엔드 스톱, 검정 전기 산화처리.정보:플로팅 클램프는 부품의 돌출된 클램핑 부위를 지지하고 클램핑하는데 사용됩니다. 이는 작업 도중에 진동과 휨을 방지합니다.액추에이션 원리:1. 플로팅 클램프를 아래쪽으로 누르십시오.
2. 조를 맞물릴 때까지 돌리십시오. 이제 플로팅 클램프의 플로팅 조가 공작물의 아래쪽에 있어야 합니다.
3. 플로팅 클램프를 육각 너트 SW로 조이십시오(최소 및 최대 토크를 유의하십시오). 클램핑할 때 공작물이 고정되고 동시에 지지됩니다.
4. 분해할 때는 조립의 반대 순서로 진행하십시오.
조립:높이 범위과 이동 범위를 설정하십시오. 그리고 고정자의 구멍(D1)을 통해 플로팅 클램프를 고정하십시오.
높이 설정을 할 때 위쪽으로 충분한 간격을 고려해야 합니다.
B형:

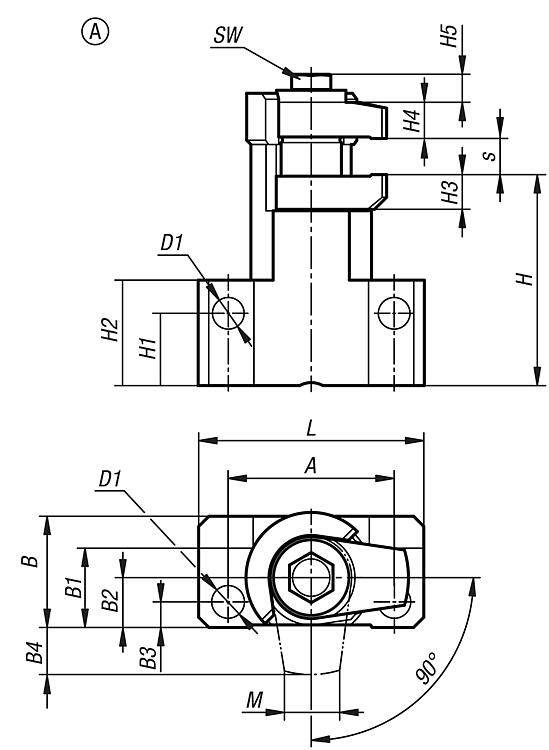

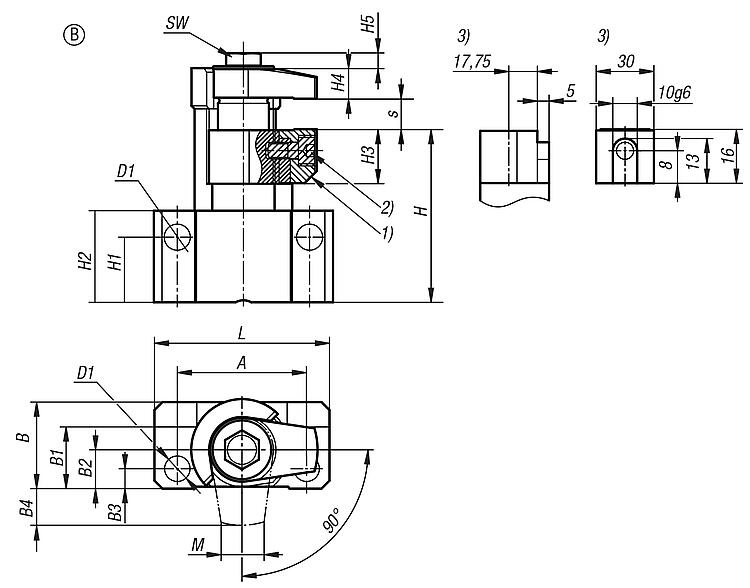

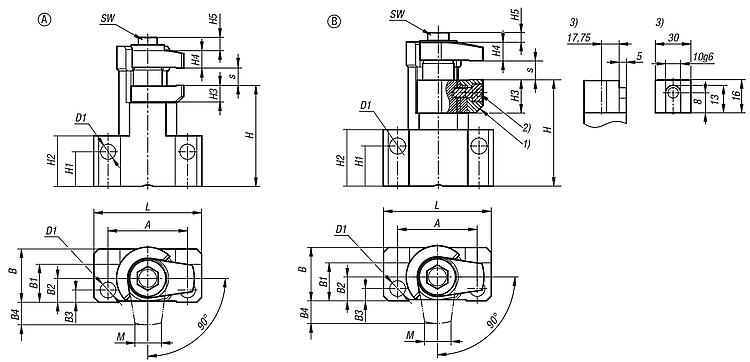

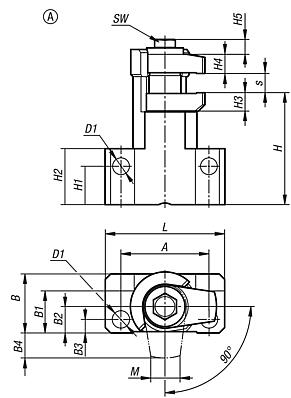

특별한 클램핑 적용을 위해서는 표준 클램핑 조를 변경하거나 대체할 수 있습니다.도면 설명:1) 교체 가능한 클램핑 조
2) 소켓 헤드 나사 M6 ISO 4762
3) 클램핑 조를 위한 고정 단면부 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 타입 | 형태 타입 | A | B | B1 | B2 | B3 | B4 | D
스크류 | D1 | H
min.
| H
max.
| H1 | H2 | H3 | H4 | H5 | 스트로크
S | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2188.060808 | A | 고정 클램핑 조 | 48 | 31 | 22,5 | 14 | 7,5 | 8,5 | M6 | 8,4 | 60 | 68 | 21 | 30 | 10 | 10 | 7 | 8 |  | | 요청 시 | | | K2188.081012 | A | 고정 클램핑 조 | 55 | 36,5 | 26 | 16,5 | 9 | 8,5 | M8 | 10,5 | 70 | 80 | 24 | 35 | 11,5 | 12 | 9,3 | 12 | | | 요청 시 | |
| 주문 번호 | 타입 | 형태 타입 | L | M | max.
클램핑
스토로크 | 최소 조임 토크 | 최대 조임 토크 | 장력
N | SW | 하중
N
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K2188.060808 | A | 고정 클램핑 조 | 64 | 14,6 | 8 | 8 | 10 | 3000 | 10 | 3000 | | | 요청 시 | | | K2188.081012 | A | 고정 클램핑 조 | 75 | 17,3 | 12 | 15 | 20 | 5000 | 13 | 5000 | | | 요청 시 | |
|
| 주문 번호 | 타입 | 형태 타입 | A | B | B1 | B2 | B3 | B4 | D
스크류 | D1 | H
min.
| H
max.
| H1 | H2 | H3 | H4 | H5 | 스트로크
S | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2188.101015 | B | - | 65 | 43,5 | 31 | 19,5 | 10 | 18,5 | M10 | 12,8 | 85 | 95 | 32 | 45 | 26,5 | 14,5 | 7,9 | 15 | | | 요청 시 | |
| 주문 번호 | 타입 | 형태 타입 | L | M | max.
클램핑
스토로크 | 최소 조임 토크 | 최대 조임 토크 | 장력
N | SW | 하중
N
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K2188.101015 | B | - | 88 | 21,6 | 15 | 25 | 30 | 8000 | 17 | 8000 | | | 요청 시 | |
|
|
