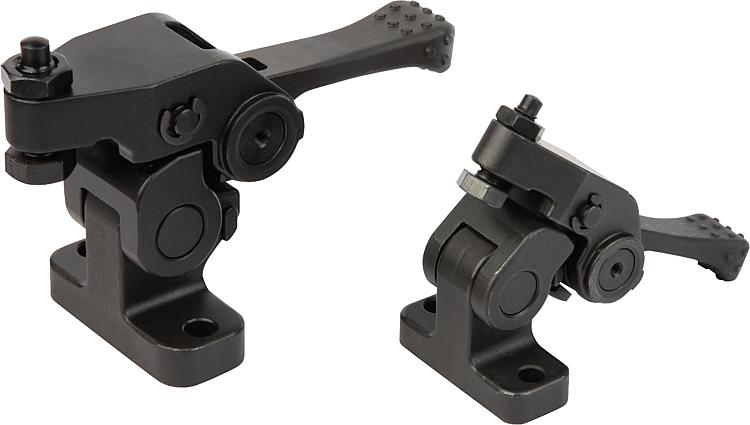

  5. 회전형 미니 풀 다운 홀더, 캠 레버 있음
    6. K0927.100

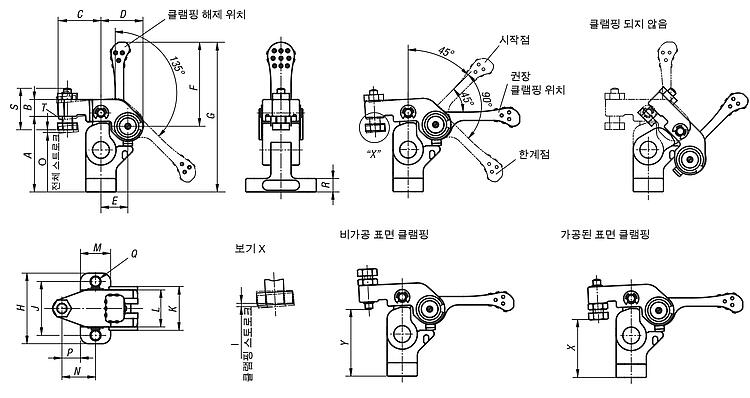

A=높이
45
F=클램핑력(N)
700
H=너비
42
M=길이
18
B
10
C
25,5
D
25
E
16
F
50
G
89
I
1
Item
Hold-down clamp
J
32
K
26
L
22
N
20
O
1,5
P
11
Q
5,5
R
8
S
24
T
M6
X max.
40,5
X min.
31,5
Y max.
43,5
Y min.
34,5
고정 방법
보어 홀
모델 1
with cam lever
버전 2
스위벨
본체 재질
단강
손 힘 FH N
100*
액추에이션
레버
이용
원자재 및 가공된 부품

설명

재료
단강.
정보

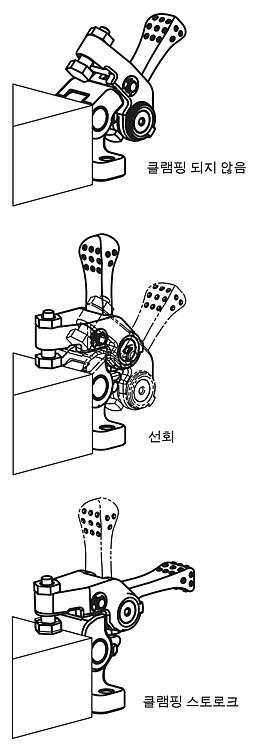

스윙 래치 클램프는 주로 클램핑 지점을 공작물의 삽입 및 제거를 위해 비워 두어야 할 때 사용됩니다.

* 그립에 허용되는 손 힘
