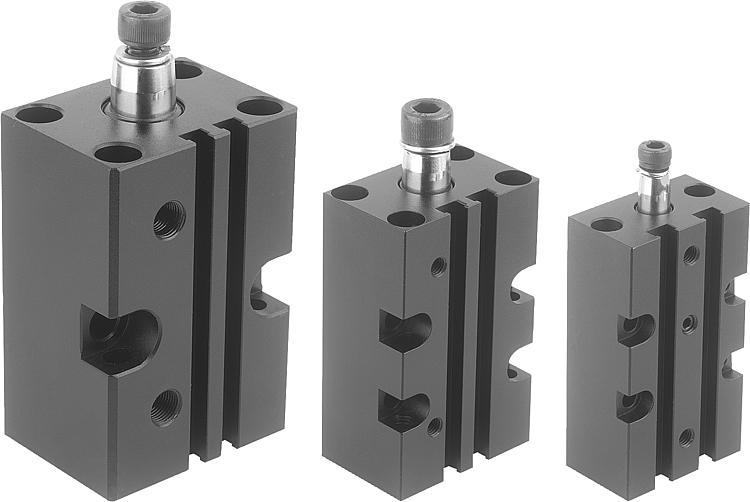

설명재질:본체, 알루미늄.

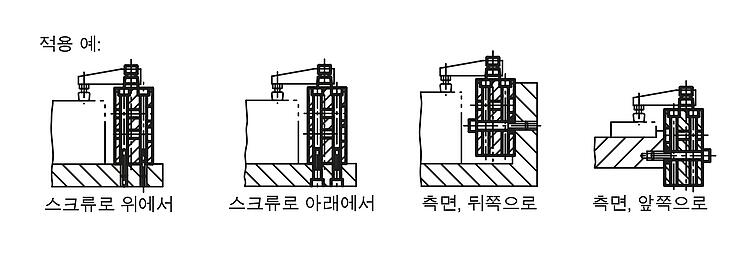

복동식 피스톤 로드, 스테인리스 스틸.표면 마무리:본체, 검정 산화처리.정보:스윙 클램프는 적은 클램핑력으로도 충분하거나 공작물 삽입 및 제거를 위해 클램핑 포인트를 비워 둬야 할 때 사용됩니다. 블록 형태의 하우징은 일반적인 장착을 가능케 합니다. 전기식으로 최종 위치를 확인할 수 있도록 마그네틱 피스톤이 준비되어 있습니다.
액세서리로 구매 가능한 클램핑 암을 고정하는 스프링 링 및 스크류 포함.
스윙 클램프가 이것의 스윙 동작에 방해가 되면 안 됩니다.
F1 = 6bar에서의 최대 허용 작동 압력.요청 시:근접 스위치.액세서리:- K1816 클램핑 암
- K1817 어댑터특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

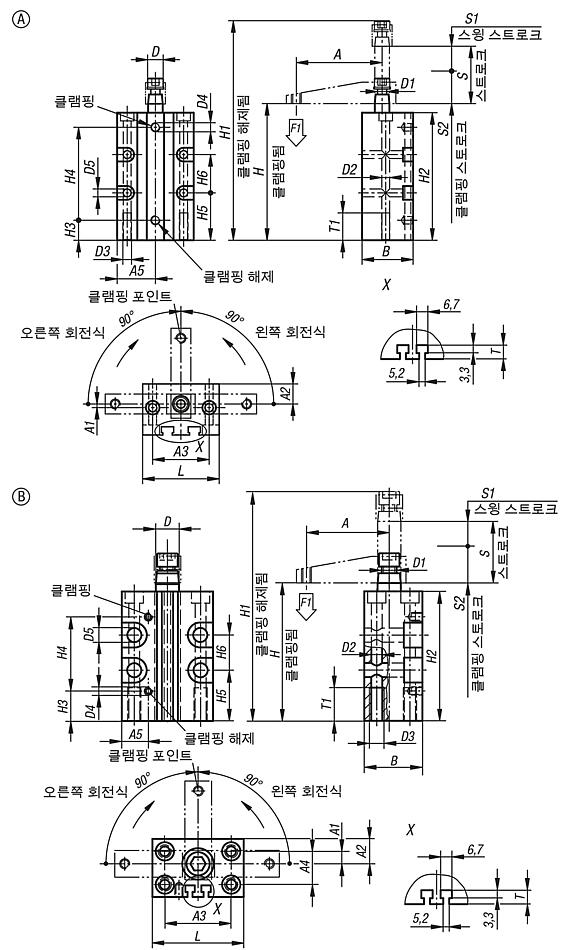

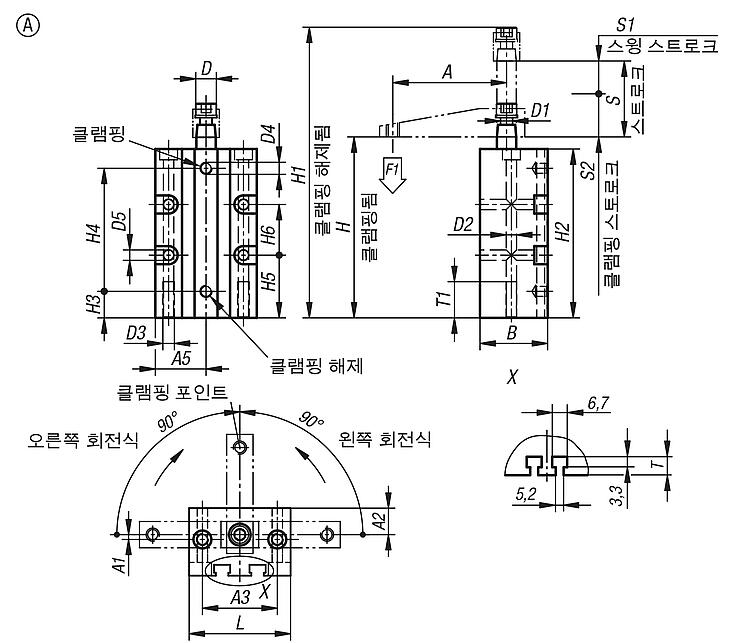

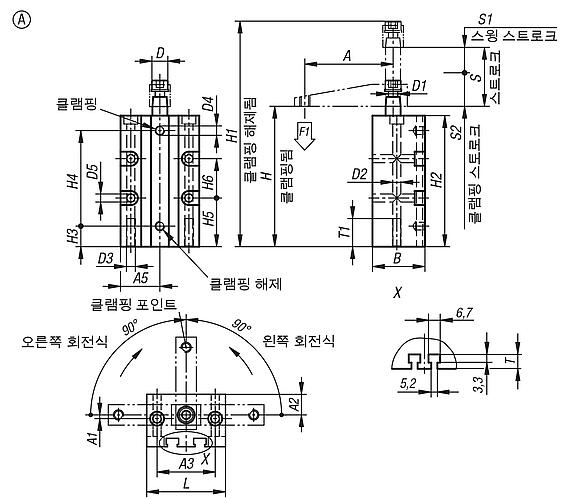

| 주문 번호 | 버전 2 | 타입 | 크기 | A
| A1 | A2 | A3 | A5 | B | D | D1 | D2 | D3 | D4 | D5 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1815.1121 | - | A | 12 | 35 | 0 | 10 | 31 | 20 | 24 | 8 | M5 | 4,3 | M5 | M5 | 4,3 |  | | 요청 시 | | | K1815.1161 | - | A | 16 | 41 | -2 | 11 | 31 | 21 | 28 | 8 | M5 | 4,3 | M5 | M5 | 4,3 | | | 요청 시 | | | K1815.2121 | - | A | 12 | 35 | 0 | 10 | 31 | 20 | 24 | 8 | M5 | 4,3 | M5 | M5 | 4,3 | | | 요청 시 | | | K1815.2161 | - | A | 16 | 41 | -2 | 11 | 31 | 21 | 28 | 8 | M5 | 4,3 | M5 | M5 | 4,3 | | | 요청 시 | |
| 주문 번호 | H
| H1 | H2 | H3 | H4 | H5 | H6 | 스트로크
S | L | S1 | S2 | T | T1 | F1
N | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1815.1121 | 76 | 105 | 70 | 11 | 51 | 26 | 21 | 16 | 40 | 7 | 9 | 5 | 15 | 30 | | | 요청 시 | | | K1815.1161 | 76 | 105 | 70 | 11 | 51 | 26 | 21 | 16 | 42 | 7 | 9 | 4,5 | 15 | 60 | | | 요청 시 | | | K1815.2121 | 76 | 105 | 70 | 11 | 51 | 26 | 21 | 16 | 40 | 7 | 9 | 5 | 15 | 30 | | | 요청 시 | | | K1815.2161 | 76 | 105 | 70 | 11 | 51 | 26 | 21 | 16 | 42 | 7 | 9 | 4,5 | 15 | 60 | | | 요청 시 | |
|
| 주문 번호 | 버전 2 | 타입 | 크기 | A
| A1 | A2 | A3 | A4 | A5 | B | D | D1 | D2 | D3 | D4 | D5 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1815.1201 | - | B | 20 | 48 | 8 | 13 | 36 | 20 | 11,5 | 30 | 12 | M8 | 5,5 | M6 | M5 | 5,5 | | | 요청 시 | | | K1815.2201 | - | B | 20 | 48 | 8 | 13 | 36 | 20 | 11,5 | 30 | 12 | M8 | 5,5 | M6 | M5 | 5,5 | | | 요청 시 | |
| 주문 번호 | H | H1 | H2 | H3 | H4 | H5 | H6 | 스트로크
S | L | S1 | S2 | T | T1 | F1
N | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1815.1201 | 80 | 125 | 74 | 17 | 44,5 | 24 | 22 | 27 | 46 | 12 | 15 | 4,5 | 20 | 80 | | | 요청 시 | | | K1815.2201 | 80 | 125 | 74 | 17 | 44,5 | 24 | 22 | 27 | 46 | 12 | 15 | 4,5 | 20 | 80 | | | 요청 시 | |
|

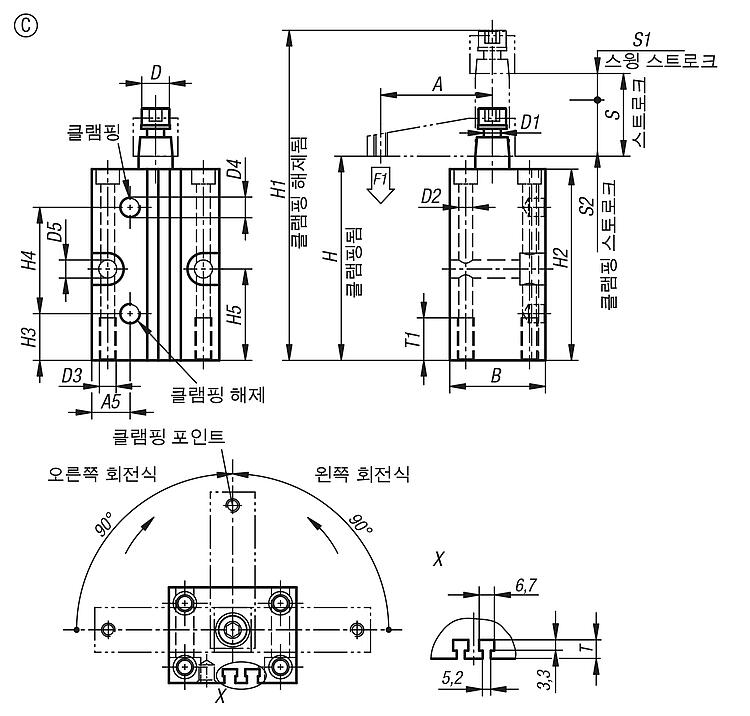

| 주문 번호 | 버전 2 | 타입 | 크기 | A
| A1 | A2 | A3 | A4 | A5 | B | D | D1 | D2 | D3 | D4 | D5 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1815.1251 | - | C | 25 | 50 | 7,5 | 15 | 40 | 20 | 17 | 35 | 14 | M8 | 6,5 | M8 | M5 | 8,5 | | | 요청 시 | | | K1815.1321 | - | C | 32 | 60 | 12,5 | 20 | 45 | 30 | 18 | 45 | 16 | M8 | 6,5 | M8 | G1/8 | 8,5 | | | 요청 시 | | | K1815.1401 | - | C | 40 | 70 | 15,5 | 24,5 | 52 | 37 | 22 | 55 | 16 | M8 | 8,5 | M10 | G1/8 | 8,5 | | | 요청 시 | | | K1815.1501 | - | C | 50 | 80 | 21,5 | 31 | 66 | 46 | 25 | 65 | 20 | M10 | 8,5 | M10 | G1/8 | 10,5 | | | 요청 시 | | | K1815.1631 | - | C | 63 | 90 | 27,5 | 37,5 | 80 | 60 | 30 | 80 | 20 | M10 | 10,5 | M12 | G1/8 | 10,5 | | | 요청 시 | | | K1815.2251 | - | C | 25 | 50 | 7,5 | 15 | 40 | 20 | 17 | 35 | 14 | M8 | 6,5 | M8 | M5 | 8,5 | | | 요청 시 | | | K1815.2321 | - | C | 32 | 60 | 12,5 | 20 | 45 | 30 | 18 | 45 | 16 | M8 | 6,5 | M8 | G1/8 | 8,5 | | | 요청 시 | | | K1815.2401 | - | C | 40 | 70 | 15,5 | 24,5 | 52 | 37 | 22 | 55 | 16 | M8 | 8,5 | M10 | G1/8 | 8,5 | | | 요청 시 | | | K1815.2501 | - | C | 50 | 80 | 21,5 | 31 | 66 | 46 | 25 | 65 | 15 | M10 | 8,5 | M10 | G1/8 | 10,5 | | | 요청 시 | | | K1815.2631 | - | C | 63 | 90 | 27,5 | 37,5 | 80 | 60 | 30 | 80 | 15 | M10 | 10,5 | M12 | G1/8 | 10,5 | | | 요청 시 | |
| 주문 번호 | H | H1 | H2 | H3 | H4 | H5 | 스트로크
S | L | S1 | S2 | T | T1 | F1
N | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1815.1251 | 83 | 125 | 78 | 17 | 44,5 | 32 | 27 | 55 | 15 | 12 | 5 | 20 | 170 | | | 요청 시 | | | K1815.1321 | 96 | 145 | 90 | 22 | 50 | 43 | 30 | 60 | 16 | 14 | 6,5 | 20 | 270 | | | 요청 시 | | | K1815.1401 | 96 | 145 | 90 | 20 | 52 | 40 | 31 | 70 | 16 | 15 | 8 | 25 | 450 | | | 요청 시 | | | K1815.1501 | 106 | 162 | 100 | 25 | 53,5 | 45 | 30 | 85 | 15 | 15 | 6,5 | 30 | 700 | | | 요청 시 | | | K1815.1631 | 106 | 162 | 100 | 28 | 53,5 | 36 | 30 | 100 | 15 | 15 | 8,5 | 30 | 1100 | | | 요청 시 | | | K1815.2251 | 83 | 125 | 78 | 17 | 44,5 | 32 | 27 | 55 | 15 | 12 | 5 | 20 | 170 | | | 요청 시 | | | K1815.2321 | 96 | 145 | 90 | 22 | 50 | 43 | 30 | 60 | 16 | 14 | 6,5 | 20 | 270 | | | 요청 시 | | | K1815.2401 | 96 | 145 | 90 | 20 | 52 | 40 | 31 | 70 | 16 | 15 | 8 | 25 | 450 | | | 요청 시 | | | K1815.2501 | 106 | 162 | 100 | 25 | 53,5 | 45 | 30 | 85 | 15 | 15 | 6,5 | 30 | 700 | | | 요청 시 | | | K1815.2631 | 106 | 162 | 100 | 28 | 53,5 | 36 | 30 | 100 | 15 | 15 | 8,5 | 30 | 1100 | | | 요청 시 | |
|
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
