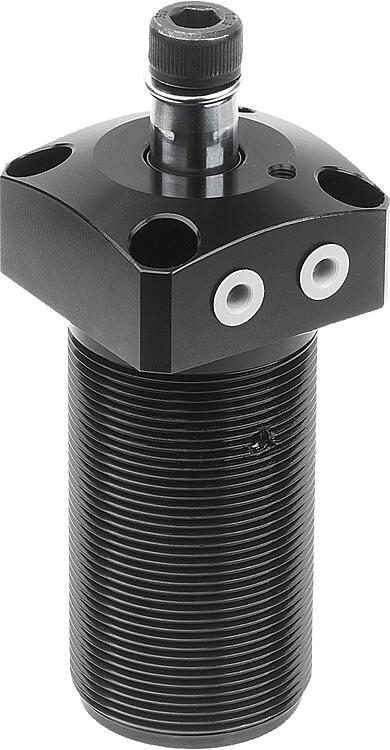

K1818스윙 클램프, 공압식, 스크류식 고정 가능, 플랜지 있음 |
뒤로 |
|
|
설명재질:본체, 알루미늄. 피스톤, 스틸.표면 마무리:본체, 실버 산화처리. 피스톤, 경질 크롬 도금.정보:플랜지가 있는 스크류식 고정이 가능한 공압식 스윙 클램프는 적은 클램핑력으로도 충분하거나 공작물 삽입 및 제거를 위해 클램핑 포인트를 비워 둬야 하는 경우에 사용됩니다. 설계 덕분에 조립 시 공간을 절약할 수 있습니다. 스크류 나사산을 통해 스윙 클램프의 높이를 조정할 수 있으며 고정장치에 매립형으로 장착하는데 적합합니다. 스윙 클램프의 압축 공기 연결부는 플랜지 내에 있습니다.
레버의 복동 기능에 기반하여 피스톤이 압력에 의해 위아래로 이동합니다.
스윙 클램프의 총 스트로크는 스윙 스트로크와 클램핑 스트로크로 구성됩니다. 클램핑 초기에는 클램핑 암이 아래쪽으로 90° 회전하여 이동합니다. 이 움직임에 이어 클램핑 스트로크가 아래쪽을 향해 선형으로 작용합니다. 공작물은 반드시 클램핑 스트로크로만 클램핑해야 합니다.
스윙 클램프가 이것의 스윙 동작에 방해가 되면 안 됩니다. F1 = 6bar에서의 최대 허용 작동 압력.
플랜지가 있는 스크류식 고정이 가능한 스윙 클램프는 DIN 70852에 따른 슬롯 너트로 위나 아래에서 고정할 수 있습니다. 또는 소켓 헤드 스크류 네 개를 이용해 스윙 클램프를 위에서 고정장치에 고정하는 방법도 있습니다.
스윙 클램프는 유분을 포함한 공기로만 작동해야 합니다.
플랜지의 고정 홀 치수는 K1820 나사산 플랜지의 치수와 같습니다.
공급 범위에는 액세서리로 구매 가능한 클램핑 암을 고정하는 스프링 링 및 스크류가 포함되어 있습니다.

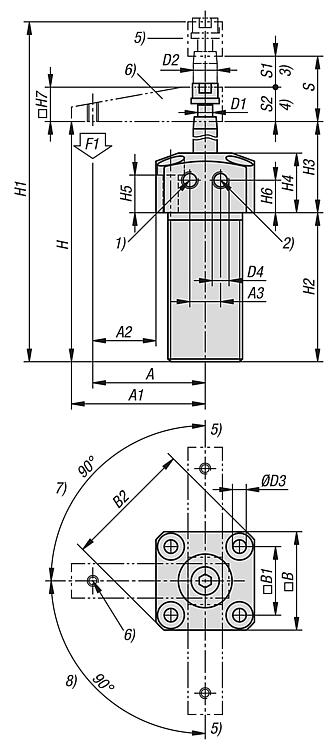

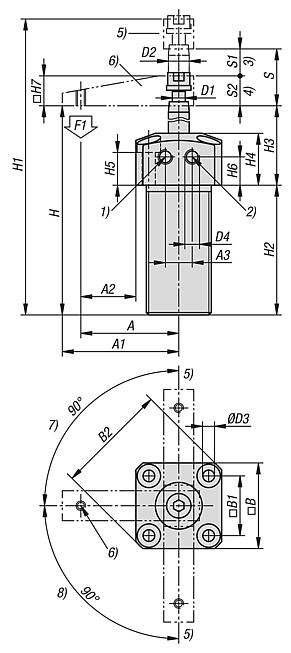

클램핑 암, 슬롯 너트는 공급 범위에 포함되어 있지 않습니다.액세서리:K1816 스윙 클램프용 클램핑 암. DIN 70852 슬롯 너트.도면 설명:1) 클램핑 2) 클램핑 해제 3) 스윙 스트로크 4) 클램핑 스트로크 5) 클램핑 해제됨 6) 클램핑됨 7) 왼쪽 회전식 8) 오른쪽 회전식 특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
주문 번호 | 크기 | 버전 2 | 형태 타입 | A | A1 | A2 | A3 | B | B1 | B2 | D | D1 | D2 | D3 | D4 | CAD | 액세서리 | 가격 | 주문 |
---|
K1818.112 | 12 | 플랜지가 있는 스크류식 고정 가능 | - | 35 | 39 | 18,75 | 10 | 32,5 | 23 | 42,5 | M25x1,5 | M5 | 8 | 4,5 | M5 | | | 요청 시 | | K1818.116 | 16 | 플랜지가 있는 스크류식 고정 가능 | - | 41 | 45 | 23 | 12 | 36 | 26,5 | 47 | M30x1,5 | M5 | 8 | 4,5 | M5 | | | 요청 시 | | K1818.120 | 20 | 플랜지가 있는 스크류식 고정 가능 | - | 48 | 54 | 27,5 | 14 | 41 | 30,5 | 54 | M35x1,5 | M8 | 12 | 5,5 | M5 | | | 요청 시 | | K1818.125 | 25 | 플랜지가 있는 스크류식 고정 가능 | - | 50 | 56 | 25 | 23 | 50 | 37 | 66 | M40X1,5 | M8 | 14 | 5,5 | M5 | | | 요청 시 | | K1818.132 | 32 | 플랜지가 있는 스크류식 고정 가능 | - | 60 | 69 | 30 | 23 | 60 | 45 | 80 | M50X1,5 | M8 | 16 | 6,5 | G1/8 | | | 요청 시 | | K1818.140 | 40 | 플랜지가 있는 스크류식 고정 가능 | - | 70 | 79 | 37,5 | 26 | 65 | 50 | 87 | M55X1,5 | M8 | 16 | 6,5 | G1/8 | | | 요청 시 | | K1818.150 | 50 | 플랜지가 있는 스크류식 고정 가능 | - | 80 | 90 | 42,5 | 32 | 75 | 58 | 100 | M65X1,5 | M10 | 20 | 8,5 | G1/8 | | | 요청 시 | | K1818.163 | 63 | 플랜지가 있는 스크류식 고정 가능 | - | 90 | 100 | 45,5 | 35 | 90 | 70 | 118 | M80X1,5 | M10 | 20 | 8,5 | G1/8 | | | 요청 시 | | K1818.212 | 12 | 플랜지가 있는 스크류식 고정 가능 | - | 35 | 39 | 18,75 | 10 | 32,5 | 23 | 42,5 | M25x1,5 | M5 | 8 | 4,5 | M5 | | | 요청 시 | | K1818.216 | 16 | 플랜지가 있는 스크류식 고정 가능 | - | 41 | 45 | 23 | 12 | 36 | 26,5 | 47 | M30x1,5 | M5 | 8 | 4,5 | M5 | | | 요청 시 | | K1818.220 | 20 | 플랜지가 있는 스크류식 고정 가능 | - | 48 | 54 | 27,5 | 14 | 41 | 30,5 | 54 | M35x1,5 | M8 | 12 | 5,5 | M5 | | | 요청 시 | | K1818.225 | 25 | 플랜지가 있는 스크류식 고정 가능 | - | 50 | 56 | 25 | 23 | 50 | 37 | 66 | M40X1,5 | M8 | 14 | 5,5 | M5 | | | 요청 시 | | K1818.232 | 32 | 플랜지가 있는 스크류식 고정 가능 | - | 60 | 69 | 30 | 23 | 60 | 45 | 80 | M50X1,5 | M8 | 16 | 6,5 | G1/8 | | | 요청 시 | | K1818.240 | 40 | 플랜지가 있는 스크류식 고정 가능 | - | 70 | 79 | 37,5 | 26 | 65 | 50 | 87 | M55X1,5 | M8 | 16 | 6,5 | G1/8 | | | 요청 시 | | K1818.250 | 50 | 플랜지가 있는 스크류식 고정 가능 | - | 80 | 90 | 42,5 | 32 | 75 | 58 | 100 | M65X1,5 | M10 | 20 | 8,5 | G1/8 | | | 요청 시 | | K1818.263 | 63 | 플랜지가 있는 스크류식 고정 가능 | - | 90 | 100 | 45,5 | 35 | 90 | 70 | 118 | M80X1,5 | M10 | 20 | 8,5 | G1/8 | | | 요청 시 | |
주문 번호 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | 스트로크 S | S1 | S2 | F1 N | CAD | 액세서리 | 가격 | 주문 |
---|
K1818.112 | 75 | 104,6 | 52 | 25 | 18 | 11 | 7 | 12 | 17,6 | 9 | 8,6 | 40 | | | 요청 시 | | K1818.116 | 75 | 104,5 | 52 | 25 | 18 | 11 | 7 | 12 | 17,5 | 9 | 8,5 | 90 | | | 요청 시 | | K1818.120 | 90,5 | 133,5 | 65,1 | 25,4 | 20 | 10 | 10 | 16 | 27 | 12 | 15 | 120 | | | 요청 시 | | K1818.125 | 92 | 134 | 62 | 30 | 25 | 15 | 11,5 | 16 | 26 | 13 | 13 | 210 | | | 요청 시 | | K1818.132 | 103 | 150 | 73 | 30 | 25 | 13 | 10,5 | 19 | 28 | 14 | 14 | 370 | | | 요청 시 | | K1818.140 | 103 | 152 | 73 | 30 | 25 | 13 | 10,5 | 19 | 30 | 14 | 16 | 650 | | | 요청 시 | | K1818.150 | 110 | 167 | 80 | 30 | 25 | 11 | 10,5 | 25 | 32 | 16 | 16 | 1020 | | | 요청 시 | | K1818.163 | 110 | 165 | 80 | 30 | 25 | 11 | 10,5 | 25 | 30 | 16 | 14 | 1720 | | | 요청 시 | | K1818.212 | 75 | 104,6 | 52 | 25 | 18 | 11 | 7 | 12 | 17,6 | 9 | 8,6 | 40 | | | 요청 시 | | K1818.216 | 75 | 104,5 | 52 | 25 | 18 | 11 | 7 | 12 | 17,5 | 9 | 8,5 | 90 | | | 요청 시 | | K1818.220 | 90,5 | 133,5 | 65,1 | 25,4 | 20 | 10 | 10 | 16 | 27 | 12 | 15 | 120 | | | 요청 시 | | K1818.225 | 92 | 134 | 62 | 30 | 25 | 15 | 11,5 | 16 | 26 | 13 | 13 | 210 | | | 요청 시 | | K1818.232 | 103 | 150 | 73 | 30 | 25 | 13 | 10,5 | 19 | 28 | 14 | 14 | 370 | | | 요청 시 | | K1818.240 | 103 | 152 | 73 | 30 | 25 | 13 | 10,5 | 19 | 30 | 14 | 16 | 650 | | | 요청 시 | | K1818.250 | 110 | 167 | 80 | 30 | 25 | 11 | 10,5 | 25 | 32 | 16 | 16 | 1020 | | | 요청 시 | | K1818.263 | 110 | 165 | 80 | 30 | 25 | 11 | 10,5 | 25 | 30 | 16 | 14 | 1720 | | | 요청 시 | |
|
재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
