K1865

클램핑 암, 유압식 스윙 래치 클램프용

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램핑 유닛
    - 스윙 클램프
      - 클램핑 암, 유압식 스윙 래치 클램프용

품목 설명/제품 이미지

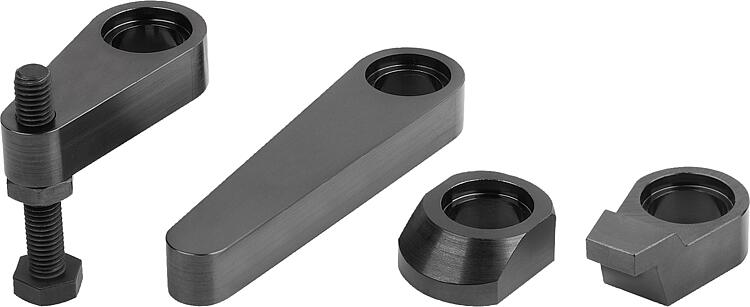

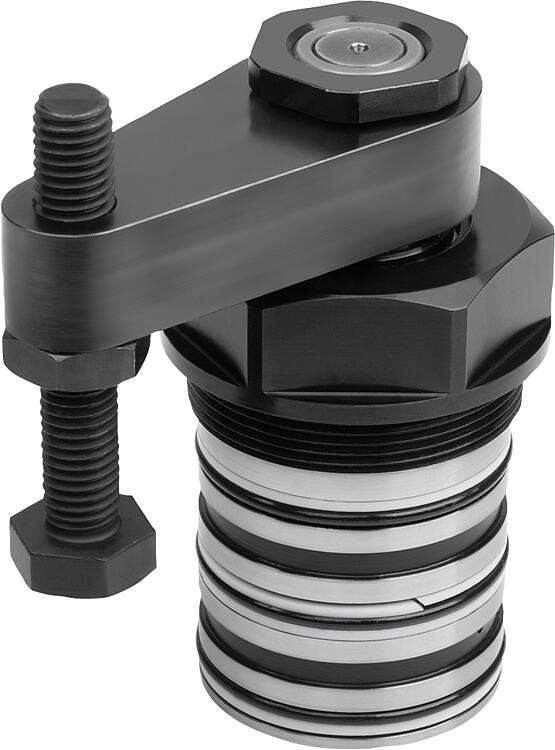

설명제품 설명:스윙 래치 클램프 K1864용 단일 클램핑 암. 여러 가지 클램핑 암 타입이 제공되어 다양한 클램핑 상황을 구현할 수 있습니다. 스윙 래치 클램프에는 고정재가 포함되어 있습니다.재질:스틸.표면 마무리:검정 산화.정보:클램핑 암 마운트와 작동 압력에 따른 유효 클램핑 파워 관련 정보는 각 스윙 래치 클램프에서 개별적으로 확인해야 합니다.

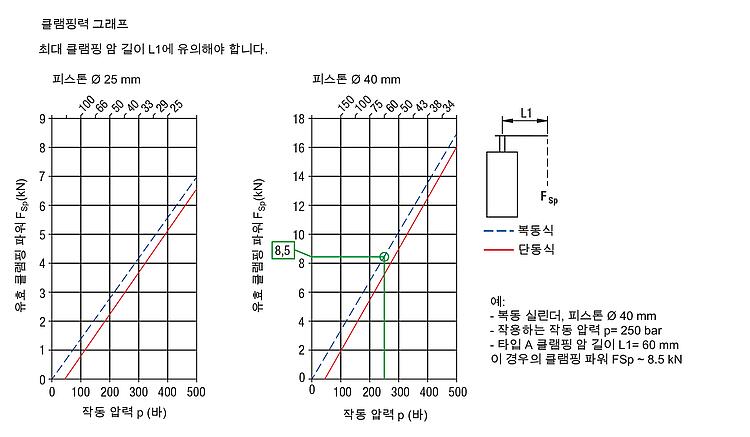

스윙 래치 클램프의 클램핑 파워에 관한 도표는 클램핑 암의 치수를 결정하는 데 결정적인 영향을 미칩니다.
기재된 작동 압력을 초과하면 안 되며, 필요한 경우 작동 압력을 조정해야 합니다.
클램핑 암의 스웨블 동작은 방해받지 않고 진행되어야 합니다. 스윙 래치 클램프의 스웨블 스트로크가 완료되기 전에는 공작물을 클램핑하면 안 됩니다.
스러스트 패드는 먼저 스웨블 동작이 완료된 후에 공작물과 접촉하도록 지정되어 있어야 합니다.
피스톤 로드에 토크가 전달되는 것을 방지하려면 조립 시 클램핑 암을 맞잡고 있어야 합니다.

선회 범위에 접근하지 마십시오. 손이나 기타 신체 부위가 압착되는 식의 부상을 입을 위험이 있습니다.

안전 지침에 유의하십시오.기술 데이터:- 타입 A 및 B 최대 작동 압력: 200 bar.
- 타입 C 최대 작동 압력: 500 bar.
- 타입 D 최대 작동 압력: 300 bar.조립:클램핑 암 조립 또는 분해 시 스윙 래치 클램프의 피스톤 로드에 토크가 전달되지 않도록 유의해야 합니다. 고정 나사를 조이거나 풀 때 클램핑 암을 맞잡고 있으면 이러한 현상이 방지됩니다.

1. 과부하 방지 장치가 장착된 스윙 래치 클램프에서는 과부하 방지 장치가 맞물려 고정되는 것이 느껴질 때까지 피스톤을 돌리는 방식으로 첫 번째 단계에서 이를 점검해야 합니다. 스윙 래치 클램프에는 120° 간격으로 세 개의 고정점이 있습니다.

2. 클램핑 암은 보통 감압된 상태에서 조립합니다. 클램핑 암을 피스톤 로드에 배치한 후 나사나 너트를 조이면 됩니다. 클램핑 암의 정확한 클램핑 포인트가 필요한 경우 스윙 래치 클램프의 피스톤을 눌러 삽입해야 합니다. 그런 다음 클램핑 암을 원하는 위치에 조립할 수 있습니다.

3. 클램핑 암을 고정한 후 스윙 래치 클램프의 클램핑 과정 중 클램핑 포인트와 클램핑 스트로크의 정확성을 여러 번 점검해야 합니다.

4. 클램핑 암을 교체한 후 몇 번의 클램핑 주기가 지난 뒤 고정 나사의 토크를 다시 한 번 점검하고, 필요한 경우 고정 나사를 추가로 조여야 합니다.요청 시:기타 치수 및 형태.액세서리:- 지탱 볼트 K0307.
- 토글 로케이터 K0302, K1164, K0287, K0288.
- 육각형 그리퍼 K0386.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1865 클램핑 암, 유압식 스윙 래치 클램프용

437 kB

유압식 스윙 래치 클램프 선택 가이드

617 kB

유압식 클램핑 유닛 기술 정보

302 kB

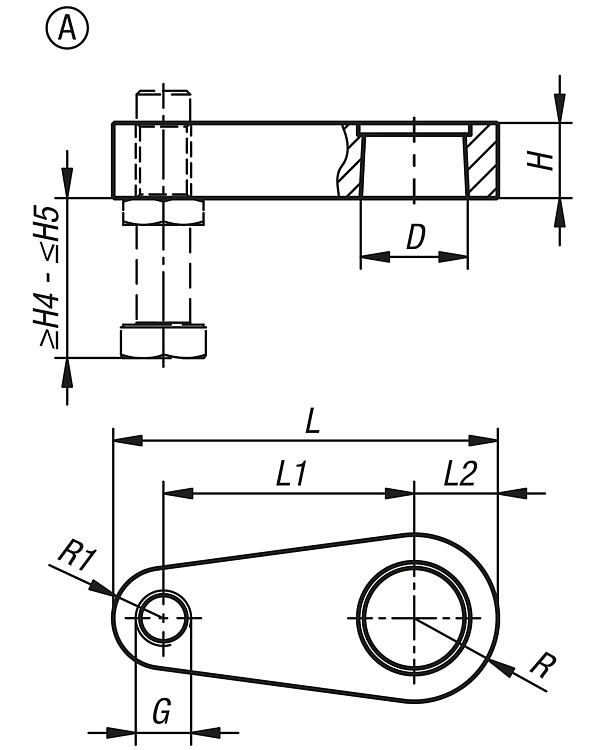

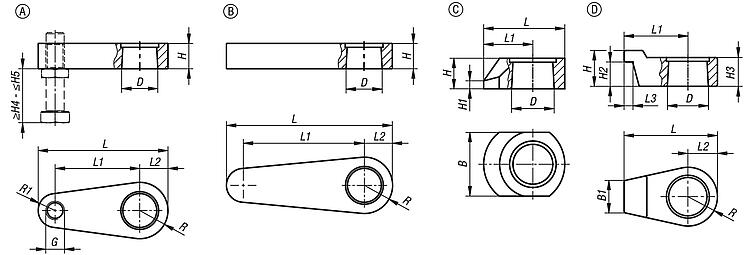

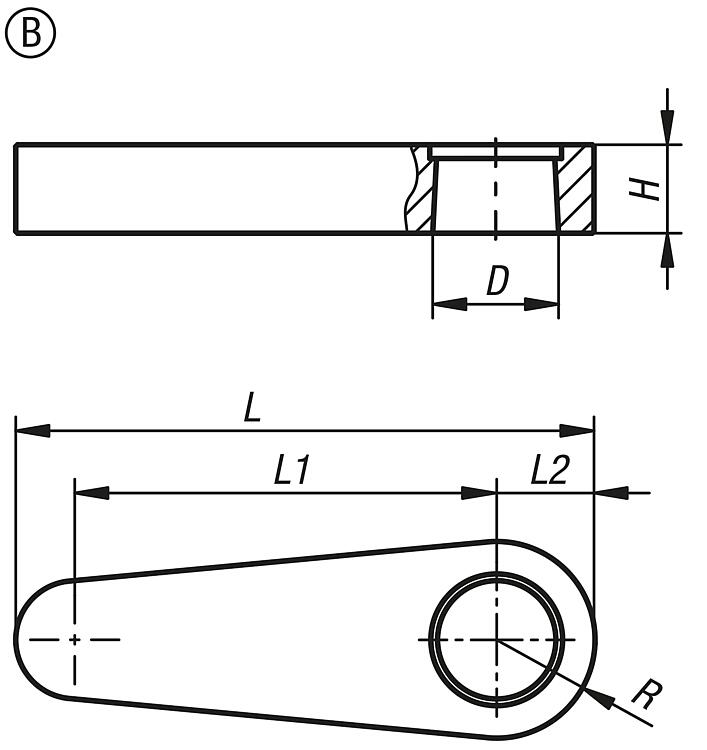

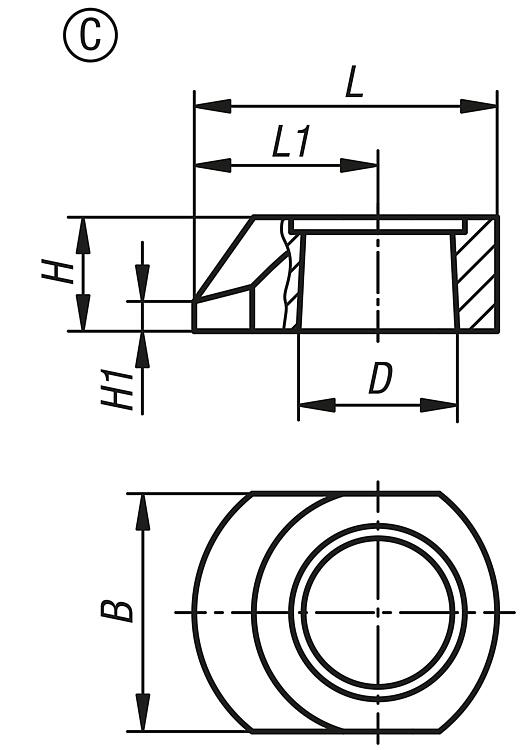

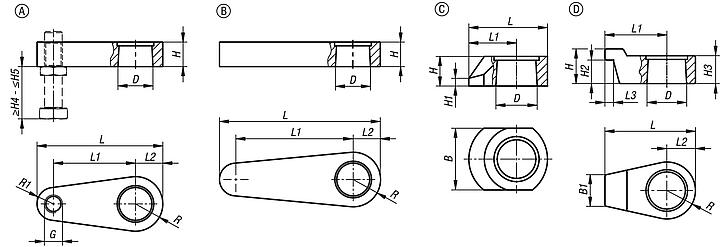

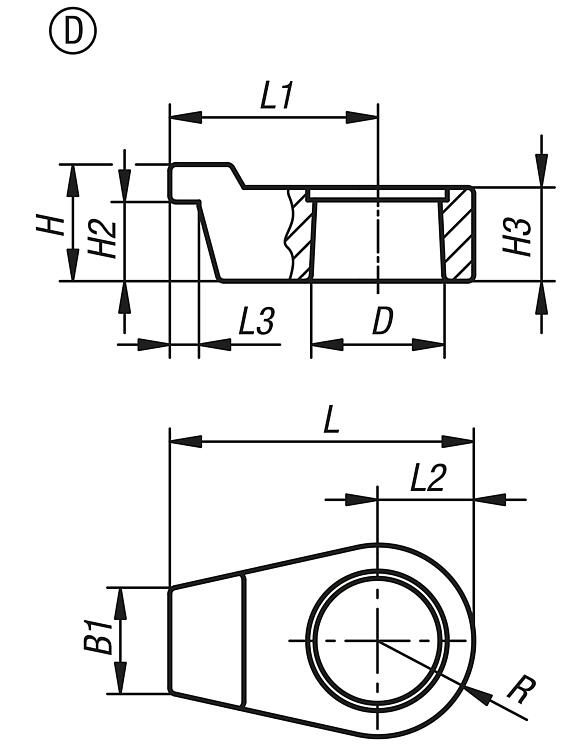

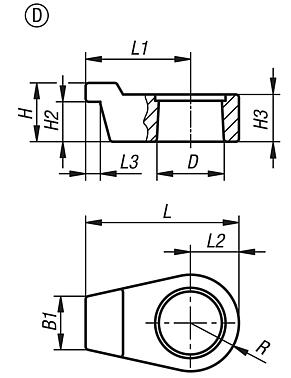

도면 (전체 요약)
