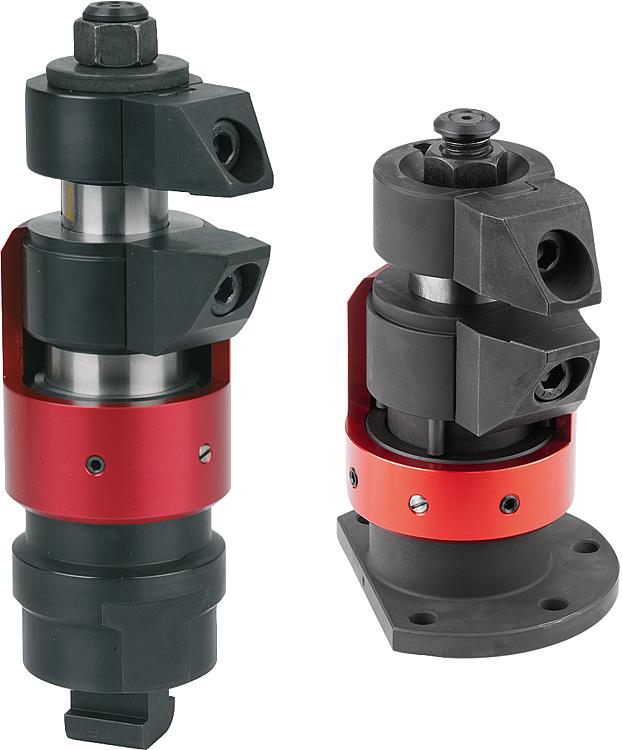

설명재질:본체 및 클램핑 조, 경화 스틸.
하우징, 알루미늄.표면 마무리:본체, 아질산염 처리, 검정 산화 처리 및 연마.
클램핑 조, 아질산염 처리 및 검정 산화 처리.

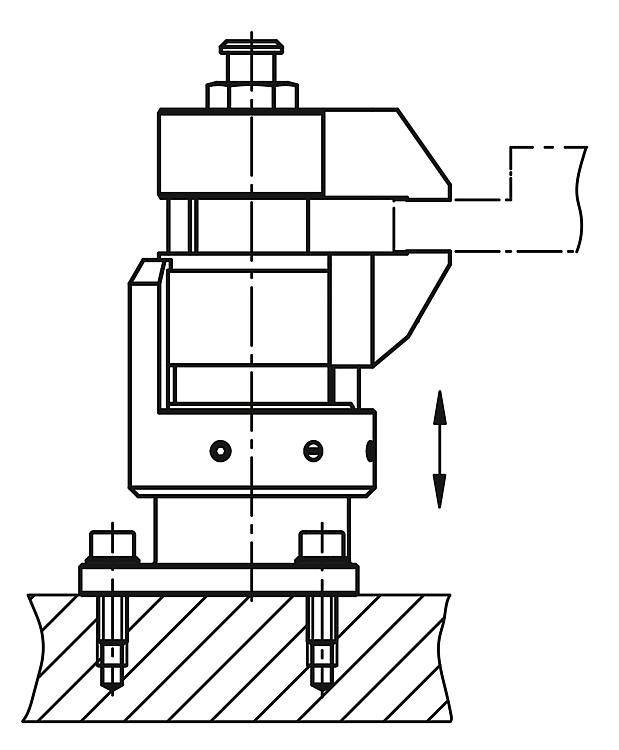

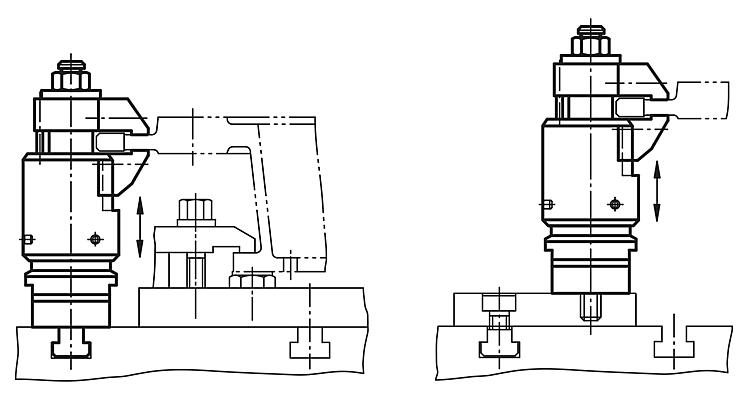

하우징, 적색 산화처리.정보:플로팅 클램프는 부품의 돌출된 클램핑 부위를 지지하고 클램핑하는데 사용됩니다. 이는 작업 도중 진동과 굽힘을 방지합니다.액추에이션 원리:1. 플로팅 클램프를 아래쪽으로 누르십시오.
2. 클램핑 조를 끝까지 안쪽으로 젖힙니다. 플로팅 클램프는 약간의 스프링력으로 공작물 아래에 놓여집니다.
3. 플로팅 클램프를 육각 너트(SW 18)로 조입니다(최소 및 최대 토크에 유의). 클램핑 과정에서 작업물이 고정되고 동시에 지지됩니다.

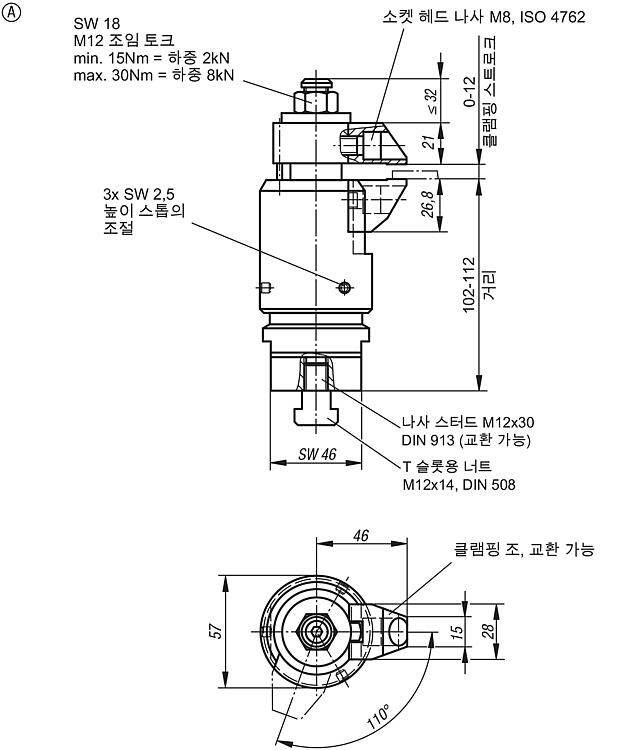

4. 클램핑 해제는 역순으로 진행합니다.조립:타입 A:
플로팅 클램프를 연결 나사 M12로 지그에 고정합니다.
높이 정지와 회전 범위는 적색 조절 슬리브로 조정하고 그루브 스크류로 클램핑합니다(3x SW 2.5). 위쪽으로 높이 제한을 세팅할 때 간격을 크게 고려하십시오.
안전한 작동을 위해 나사 홀 M12는 항상 닫혀 있어야 합니다.
특수한 클램핑 상황에서 기본 클램핑 조를 변경하거나 교환할 수 있습니다.

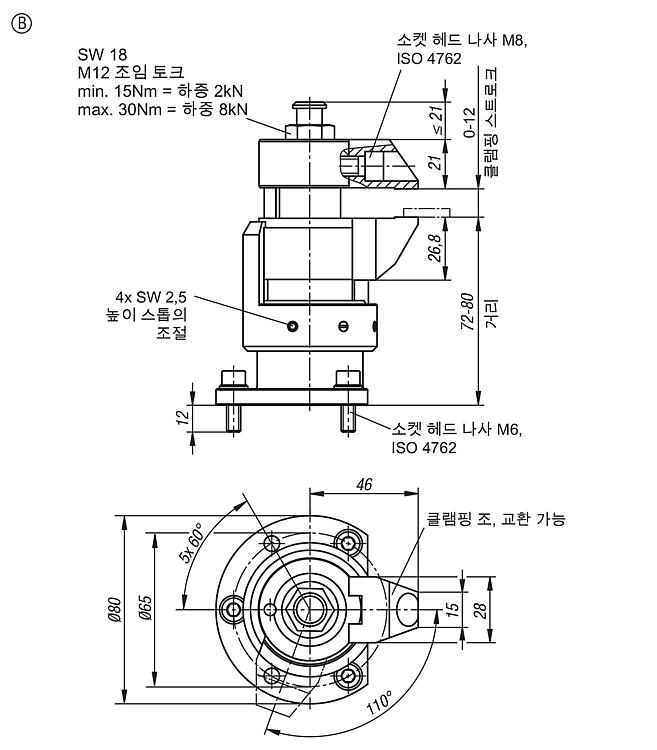

타입 B:
M6용 고정 구멍이 있는 플로팅 클램프를 지그에 고정합니다.
높이 정지와 회전 범위는 적색 조절 슬리브로 조절하고 그러브 스크루로 고정합니다(4x SW2.5). 위쪽으로 높이 제한을 설정할 때 간격을 충분히 고려하십시오.
특수한 클램핑 상황에서 기본 클램핑 조를 변경하거나 교환할 수 있습니다.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 타입 | 인피딩 | max.
클램핑
스토로크 | 하중
N
| 장력
N | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1228.100812 | A | 10 mm | 12 | 8000 | 8000 |  | | 요청 시 | | | K1228.080812 | B | 8 | 12 | 8000 | 8000 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
