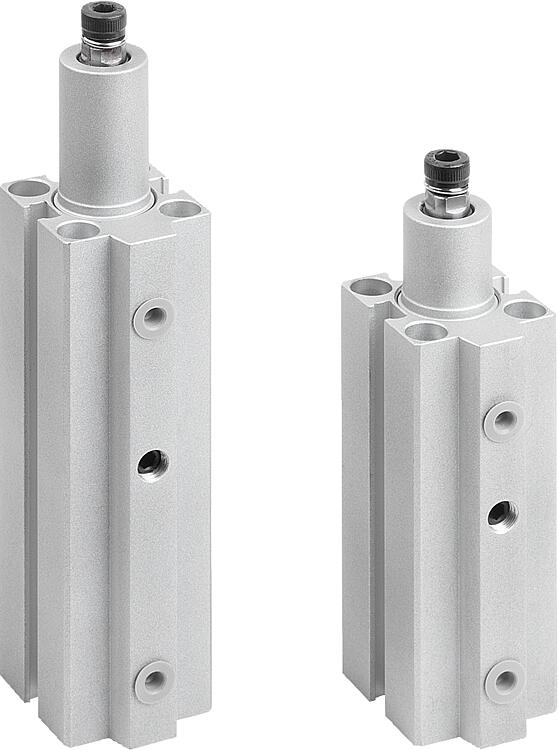

K1812_A스윙 클램프, 공압식, 블록 바디, 타입 A |
뒤로 |
|
|
설명재질:본체, 알루미늄.
피스톤, 스틸.표면 마무리:본체, 실버 산화처리.
피스톤, 경질 크롬 도금.정보:공압식 스윙 클램프는 적은 클램핑력으로도 충분하거나 공작물 삽입 및 제거를 위해 클램핑 포인트를 비워 둬야 하는 경우에 사용됩니다.
래치 레버의 복동 기능에 기반하여 피스톤이 압력에 의해 위아래로 이동합니다.
스윙 클램프의 총 스트로크는 스윙 스트로크와 클램핑 스트로크로 구성됩니다. 클램핑 초기에는 클램핑 암이 아래쪽으로 90° 회전하여 이동합니다. 이 움직임에 이어 클램핑 스트로크가 아래쪽을 향해 선형으로 작용합니다. 공작물은 반드시 클램핑 스트로크로만 클램핑해야 합니다.
전기식으로 최종 위치를 확인할 수 있도록 마그네틱 피스톤이 준비되어 있습니다. 스윙 클램프가 이것의 스윙 동작에 방해가 되면 안 됩니다. F1 = 6bar에서의 최대 허용 작동 압력.
스윙 클램프는 유분을 포함한 공기로만 작동해야 합니다.
클램핑 암은 공급 범위에 포함되어 있지 않습니다.요청 시:근접 스위치.액세서리:K1813 스윙 클램프용 클램핑 암.도면 설명:1) 클램핑
2) 클램핑 해제
3) 스윙 스트로크
4) 클램핑 스트로크
5) 클램핑 해제됨
6) 클램핑됨
7) 왼쪽 회전식
8) 오른쪽 회전식 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 크기 | 타입 | 버전 2 | A | B
| B1
max. | B1
min. | B2 | B3 | D
max. | D
min. | D1 | D2 | D3 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1812.11210 | 12 | A | 오른쪽 회전식 | 20 | 5 | 4,9 | 4,8 | 4,5 | 7,5 | 11,5 | 11,42 | 6 | M5 | M03x0,5 |  | | 요청 시 | | | K1812.11220 | 12 | A | 오른쪽 회전식 | 20 | 5 | 4,9 | 4,8 | 4,5 | 7,5 | 11,5 | 11,42 | 6 | M5 | M03x0,5 | | | 요청 시 | | | K1812.11610 | 16 | A | 오른쪽 회전식 | 25 | 5 | 6,9 | 6,8 | 4,5 | 7,5 | 14,5 | 14,42 | 8 | M5 | M05x0,8 | | | 요청 시 | | | K1812.11620 | 16 | A | 오른쪽 회전식 | 25 | 5 | 6,9 | 6,8 | 4,5 | 7,5 | 14,5 | 14,42 | 8 | M5 | M05x0,8 | | | 요청 시 | | | K1812.21210 | 12 | A | 왼쪽 회전식 | 20 | 5 | 4,9 | 4,8 | 4,5 | 7,5 | 11,5 | 11,42 | 6 | M5 | M03x0,5 | | | 요청 시 | | | K1812.21220 | 12 | A | 왼쪽 회전식 | 20 | 5 | 4,9 | 4,8 | 4,5 | 7,5 | 11,5 | 11,42 | 6 | M5 | M03x0,5 | | | 요청 시 | | | K1812.21610 | 16 | A | 왼쪽 회전식 | 25 | 5 | 6,9 | 6,8 | 4,5 | 7,5 | 14,5 | 14,42 | 8 | M5 | M05x0,8 | | | 요청 시 | | | K1812.21620 | 16 | A | 왼쪽 회전식 | 25 | 5 | 6,9 | 6,8 | 4,5 | 7,5 | 14,5 | 14,42 | 8 | M5 | M05x0,8 | | | 요청 시 | |
| 주문 번호 | H
| H1 | H2 | H3 | H4 | H5 | H6 | L | L1 | L2 | S1 | S2 | 스트로크
S | F1
N | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1812.11210 | 100 | 77,8 | 12 | 51 | 2 | 2,5 | 3 | 25 | 15,5 | 8 | 7,5 | 10 | 17,5 | 59 | | | 요청 시 | | | K1812.11220 | 130 | 97,8 | 12 | 70 | 2 | 2,5 | 3 | 25 | 15,5 | 8 | 7,5 | 20 | 27,5 | 59 | | | 요청 시 | | | K1812.11610 | 100 | 77,8 | 12 | 51 | 2 | 2,5 | 3 | 29 | 20 | 8 | 7,5 | 10 | 17,5 | 106 | | | 요청 시 | | | K1812.11620 | 130 | 97,8 | 12 | 70 | 2 | 2,5 | 3 | 29 | 20 | 8 | 7,5 | 20 | 27,5 | 106 | | | 요청 시 | | | K1812.21210 | 100 | 77,8 | 12 | 51 | 2 | 2,5 | 3 | 25 | 15,5 | 8 | 7,5 | 10 | 17,5 | 59 | | | 요청 시 | | | K1812.21220 | 130 | 97,8 | 12 | 70 | 2 | 2,5 | 3 | 25 | 15,5 | 8 | 7,5 | 20 | 27,5 | 59 | | | 요청 시 | | | K1812.21610 | 100 | 77,8 | 11 | 32 | 2 | 2,5 | 3 | 29 | 20 | 8 | 7,5 | 10 | 17,5 | 106 | | | 요청 시 | | | K1812.21620 | 130 | 97,8 | 11 | 42 | 2 | 2,5 | 3 | 29 | 20 | 8 | 7,5 | 20 | 27,5 | 106 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
