K1814

스윙 클램프, 공압식, 스크류식 고정 가능

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램핑 유닛
    - 스윙 클램프
      - 스윙 클램프, 공압식, 스크류식 고정 가능

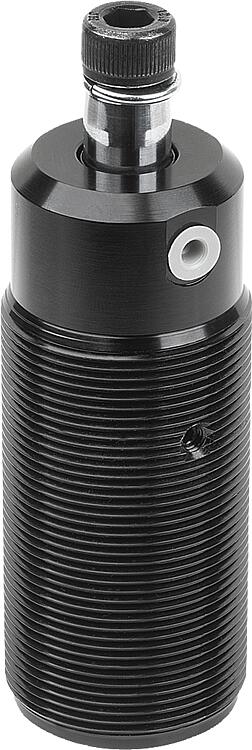

품목 설명/제품 이미지

설명재질:본체, 알루미늄.
피스톤, 스틸.표면 마무리:검은색 산화 처리된 본체.
경질 크롬 도금된 피스톤.정보:공압식 스크류형 스윙 클램프는 적은 클램핑력으로도 충분하거나 공작물 삽입 및 제거를 위해 클램핑 포인트를 비워 둬야 하는 경우에 사용됩니다.
설계 덕분에 조립 시 공간을 절약할 수 있습니다. 스크류 나사산을 통해 스윙 클램프의 높이를 조정할 수 있으며 고정장치에 매립형으로 장착하는 데 적합합니다.

레버의 복동 기능에 기반하여 피스톤이 압력에 의해 위아래로 이동합니다.

스윙 클램프의 총 스트로크는 스윙 스트로크와 클램핑 스트로크로 구성됩니다. 클램핑 초기에는 클램핑 암이 아래쪽으로 90° 회전하여 이동합니다. 이 움직임에 이어 클램핑 스트로크가 아래쪽을 향해 선형으로 작용합니다. 공작물은 반드시 클램핑 스트로크로만 클램핑해야 합니다.

스윙 클램프가 이것의 스윙 동작에 방해가 되면 안 됩니다. F1 = 6bar에서의 최대 허용 작동 압력.

스크류식 고정이 가능한 스윙 클램프는 DIN 70852에 따른 슬롯 너트나 나사산 플랜지(K1820)를 사용하여 고정할 수 있습니다.

스윙 클램프는 유분을 포함한 공기로만 작동해야 합니다.

액세서리로 구매 가능한 클램핑 암을 고정하는 스프링 링 및 스크류 포함.

클램핑 암, 슬롯 너트, 나사산 플랜지는 공급 범위에 포함되어 있지 않습니다.액세서리:K1816 스윙 래치 클램프용 클램핑 암.
K2059 슬롯 너트 스틸 DIN 70852.

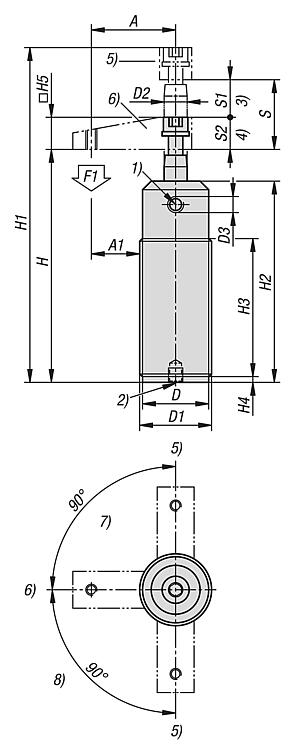

K1820 스레드 플랜지.도면 설명:

1) 클램핑
2) 클램핑 해제
3) 스윙 스트로크
4) 클램핑 스트로크
5) 클램핑 해제됨
6) 클램핑됨
7) 왼쪽 회전식
8) 오른쪽 회전식

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1814 스윙 클램프, 공압식, 스크류식 고정 가능

330 kB

도면

캐드데이터 및 상세 정보

주문 번호	크기	버전 2	형태 타입	A	A1	D	D1	D2	D3	D4	가격
K1814.112	12	스크류식 고정 가능	-	35	22,5	22,5	M25X1,5	8	M5	M5	요청 시
K1814.116	16	스크류식 고정 가능	-	41	26	27,5	M30x1,5	8	M5	M5	요청 시
K1814.120	20	스크류식 고정 가능	-	48	30,5	32,5	M35x1,5	12	M5	M8	요청 시
K1814.125	25	스크류식 고정 가능	-	50	30	38	M40x1,5	14	M5	M8	요청 시
K1814.132	32	스크류식 고정 가능	-	60	35	48	M50x1,5	16	G1/8	M8	요청 시
K1814.140	40	스크류식 고정 가능	-	70	42,5	53	M55X1,5	16	G1/8	M8	요청 시
K1814.150	50	스크류식 고정 가능	-	80	47,5	62	M65X1,5	20	G1/8	M10	요청 시
K1814.163	63	스크류식 고정 가능	-	90	50	77	M80X1,5	20	G1/8	M10	요청 시
K1814.212	12	스크류식 고정 가능	-	35	22,5	22,5	M25X1,5	8	M5	M5	요청 시
K1814.216	16	스크류식 고정 가능	-	41	26	27,5	M30x1,5	8	M5	M5	요청 시
K1814.220	20	스크류식 고정 가능	-	48	30,5	32,5	M35x1,5	12	M5	M8	요청 시
K1814.225	25	스크류식 고정 가능	-	50	30	38	M40x1,5	14	M5	M8	요청 시
K1814.232	32	스크류식 고정 가능	-	60	35	48	M50x1,5	16	G1/8	M8	요청 시
K1814.240	40	스크류식 고정 가능	-	70	42,5	53	M55X1,5	16	G1/8	M8	요청 시
K1814.250	50	스크류식 고정 가능	-	80	47,5	62	M65X1,5	20	G1/8	M10	요청 시
K1814.263	63	스크류식 고정 가능	-	90	50	77	M80X1,5	20	G1/8	M10	요청 시

주문 번호	H	H1	H2	H3	H4	H5	S1	S2	스트로크 S	F1 N	가격
K1814.112	74,9	104,5	70	48	2	12	9	8,6	17,6	40	요청 시
K1814.116	75	108,5	70	48	2	16	9	8,5	17,5	90	요청 시
K1814.120	90,5	136,5	85,1	63,1	2	19	12	15	27	120	요청 시
K1814.125	73	118	70	35	12	16	13	13	26	210	요청 시
K1814.132	83	132	79	40	15	19	14	14	28	370	요청 시
K1814.140	87	136	83	45	15	19	14	16	30	650	요청 시
K1814.150	92	148	87	50	15	25,4	16	16	32	1020	요청 시
K1814.163	98	153	92	56	15	25,4	16	14	30	1720	요청 시
K1814.212	74,9	104,5	70	48	2	12	9	8,6	17,6	40	요청 시
K1814.216	75	108,5	70	48	2	16	9	8,5	17,5	90	요청 시
K1814.220	90,5	136,5	85,1	63,1	2	19	12	15	27	120	요청 시
K1814.225	73	118	70	35	12	16	13	13	26	210	요청 시
K1814.232	83	132	79	40	15	19	14	14	28	370	요청 시
K1814.240	87	136	83	45	15	19	14	16	30	650	요청 시
K1814.250	92	148	87	50	15	25,4	16	16	32	1020	요청 시
K1814.263	98	153	92	56	15	25,4	16	14	30	1720	요청 시
