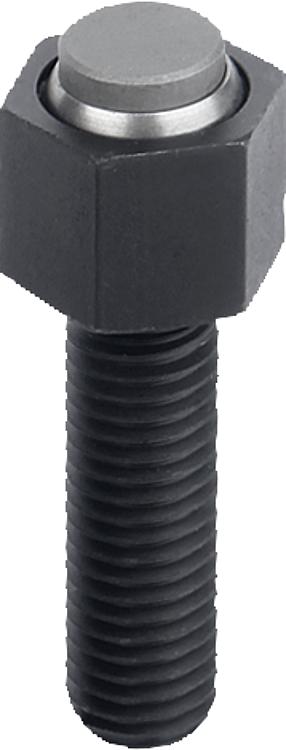

K0289_E토글 로케이터, 조절형, O링과 교환형 인서트, 타입 E, 스테인레스 스틸 인서트 플랫형 |
뒤로 |
|
|
설명재질:몸체, 단강
볼, 내부식성 내산성 스틸
이용:
타입 E 스테인레스 스틸표면 마무리:몸체, 열처리 및 검정 산화 처리
볼, 경화 및 블랭크
이용:
타입 E 경화, 블랭크정보:토글 로케이터는 가공, 미가공 공작물의
지탱과 클램핑을 위해 사용함.
이에 있어 토글 로케이터는 장치 및 공작물
구성에 있어서 멈춤 장치, 지탱 장치, 그리고
플런저로 작용함.
볼은 하우징에서 소켓 헤드 스크류을 가볍게
눌러 분리할 수 있음.
볼은 비틀림에 안정적임.장점:인써트 교체 가능으로 인한 높은 경제성.
내장된 O 링은 볼을 지탱하고 오염 및 외부
물질의 침입을 방지함.
이를 통해 정상적인 운동이 보장됨. 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

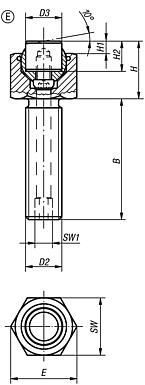

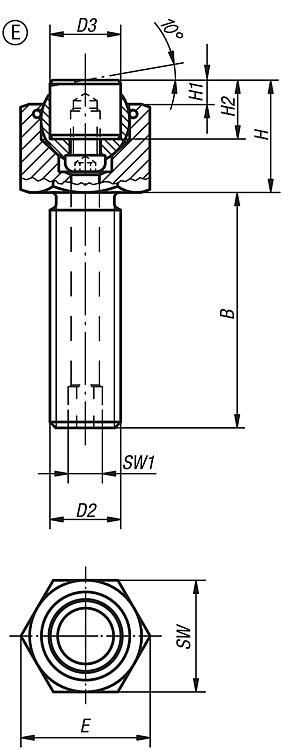

| 주문 번호 | 타입 | B | D2 | D3 | H | H1 | H2 | E | SW | SW1 | 볼-Ø | 부하 max. kN
(정적 부하)
| 스테인레스 유닛
주문 번호
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K0289.210X015 | E | 15 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | K0385.10102 |  |  | 요청 시 | | | K0289.210X030 | E | 30 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | K0385.10102 | | | 요청 시 | | | K0289.210X050 | E | 50 | M10 | 10 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | K0385.10102 | | | 요청 시 | | | K0289.212X020 | E | 20 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | K0385.12102 | | | 요청 시 | | | K0289.212X040 | E | 40 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | K0385.12102 | | | 요청 시 | | | K0289.212X060 | E | 60 | M12 | 12 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | K0385.12102 | | | 요청 시 | | | K0289.216X025 | E | 25 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | K0385.16102 | | | 요청 시 | | | K0289.216X050 | E | 50 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | K0385.16102 | | | 요청 시 | | | K0289.216X080 | E | 80 | M16 | 16 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | K0385.16102 | | | 요청 시 | | | K0289.220X030 | E | 30 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | K0385.20102 | | | 요청 시 | | | K0289.220X060 | E | 60 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | K0385.20102 | | | 요청 시 | | | K0289.220X100 | E | 100 | M20 | 20 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | K0385.20102 | | | 요청 시 | | | K0289.224X040 | E | 40 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | K0385.25102 | | | 요청 시 | | | K0289.224X100 | E | 100 | M24 | 25 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | K0385.25102 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
