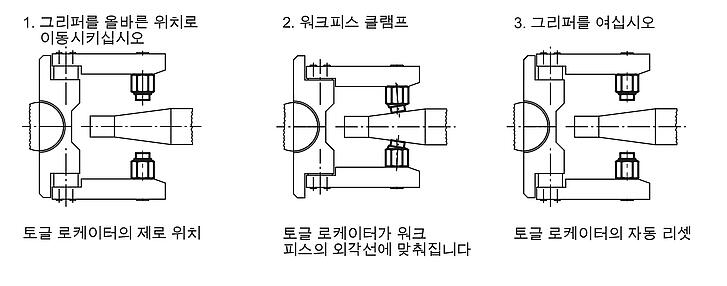

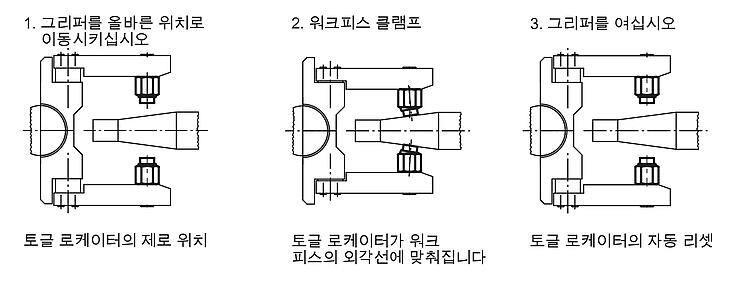

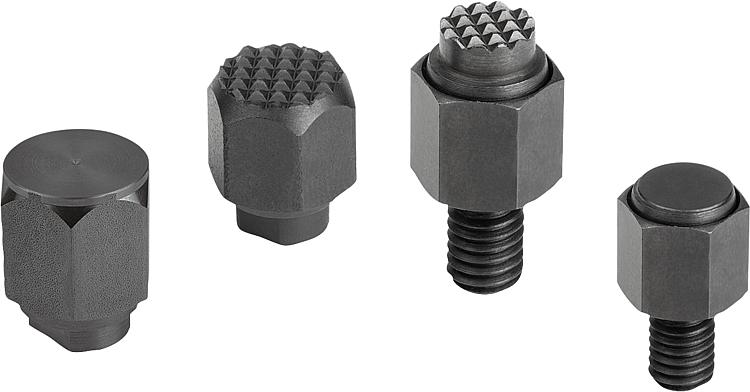

설명재질:타입 C 및 F: 볼, 스틸, 구면 시트, 단강. 타입 G 및 J: 볼, 단강, 구면 시트, 스틸.표면 마무리:타입 C 및 F: 볼, 경화처리 및 검정 산화처리. 구면 시트, 인산염처리. 타입 G 및 J: 볼, 인산염처리. 구면 시트, 경화처리 및 검정 산화처리.정보:토글 로케이터는 고정장치 제작에서 스톱, 서포트 및 압력 패드로 사용됩니다. 연마된 서포트 면은 부하 해제 후 다시 초기 위치로 돌아갑니다.

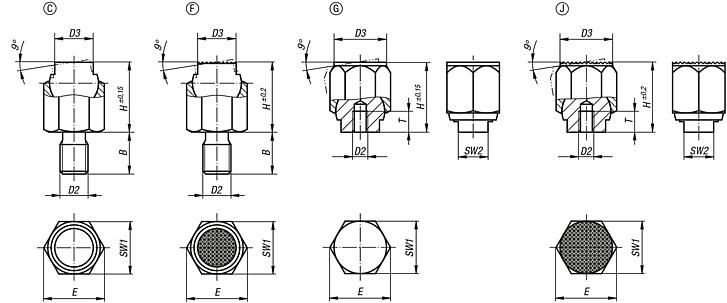

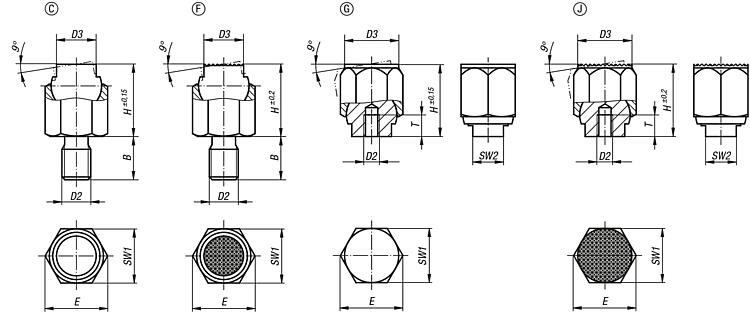

볼이 비틀리지 않도록 고정되어 있음.도면 설명:타입 C: 수나사, 볼 플랫형, 평평 타입 F: 수나사, 볼 플랫형, 세레이션 있음 타입 G: 얼라인먼트 서포트, 볼 플랫형, 평평 타입 J: 얼라인먼트 서포트, 볼 플랫형, 세레이션 있음 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
토글 로케이터, 자동 복귀형, 타입 C, 수나사, 볼 플랫형, 평평 |
자세한 정보 |
주문 번호 | 타입 | B | D2 | D3 | H | E | SW1 | 볼-Ø | 부하 max. kN (정적 부하) | CAD | 액세서리 | 가격 | 주문 |
---|
K1164.106 | C | 9 | M6 | 7 | 13 | 11,5 | 10 | 9 | 8 | | | 요청 시 | | K1164.108 | C | 12 | M8 | 9,5 | 18 | 15 | 13 | 12 | 16 | | | 요청 시 | | K1164.110 | C | 15 | M10 | 14 | 25 | 21,9 | 19 | 17 | 32 | | | 요청 시 | | K1164.112 | C | 18 | M12 | 20 | 36 | 31,2 | 27 | 25 | 64 | | | 요청 시 | | K1164.116 | C | 24 | M16 | 22 | 40 | 34,6 | 30 | 28 | 90 | | | 요청 시 | |
|

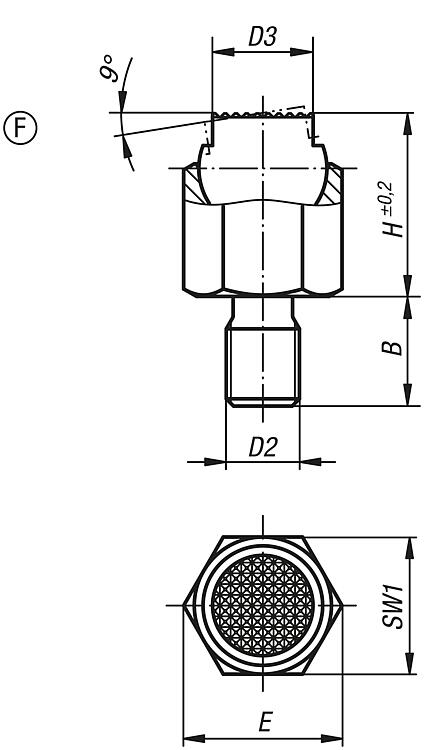

토글 로케이터, 자동 복귀형, 타입 F, 수나사, 볼 플랫형, 세레이션 있음 |
자세한 정보 |
주문 번호 | 타입 | B | D2 | D3 | H | E | SW1 | 볼-Ø | 부하 max. kN (정적 부하) | CAD | 액세서리 | 가격 | 주문 |
---|
K1164.306 | F | 9 | M6 | 7 | 13 | 11,5 | 10 | 9 | 8 | | | 요청 시 | | K1164.308 | F | 12 | M8 | 9,5 | 18 | 15 | 13 | 12 | 16 | | | 요청 시 | | K1164.310 | F | 15 | M10 | 14 | 25 | 21,9 | 19 | 17 | 32 | | | 요청 시 | | K1164.312 | F | 18 | M12 | 20 | 36 | 31,2 | 27 | 25 | 64 | | | 요청 시 | | K1164.316 | F | 24 | M16 | 22 | 40 | 34,6 | 30 | 28 | 90 | | | 요청 시 | |
|
|
|
|
재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
