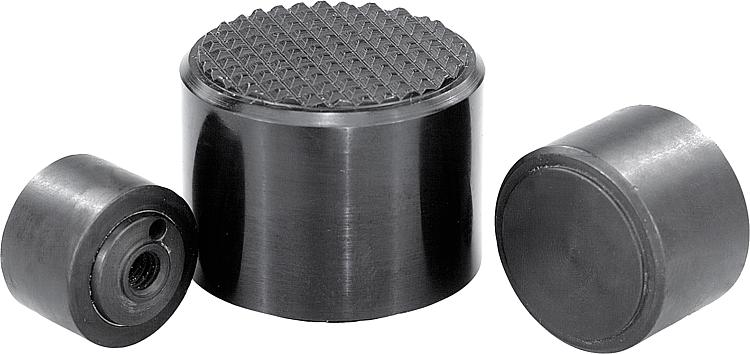

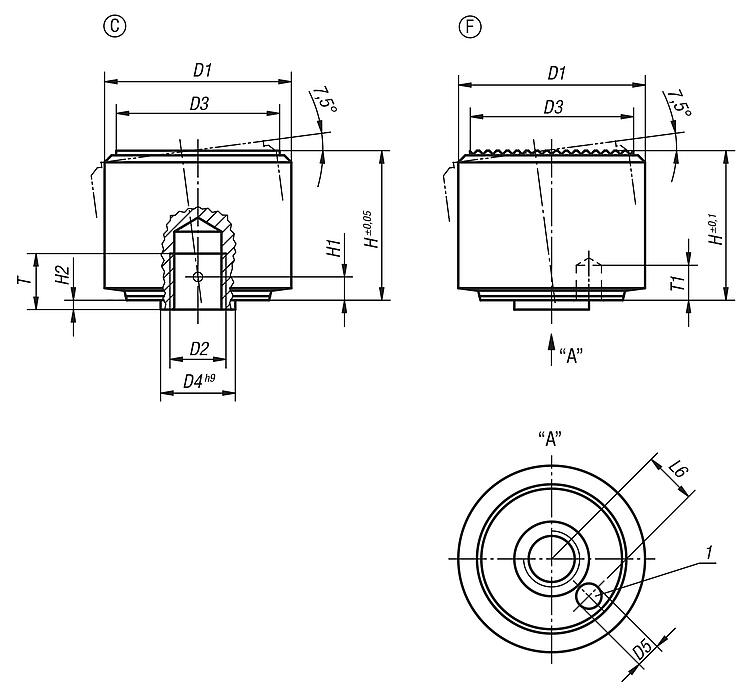

설명재질:단강.표면 마무리:경화 검정 산화 처리.정보:토글 로케이터는 가공, 미가공 공작물의 지탱과 클램핑을 위해 사용함. 이에 있어 토글 로케이터는 장치 및 공작물 구성에 있어서 멈춤 장치, 지탱 장치, 그리고 플런저로 작용함.장점:- 내장된 O 링은 오염 및 외부 물질의 침입을 방지함. - 클램핑 지탱 장치는 클램핑 한 후 제로 위치로 다시 돌게 됨. - 조립 크기가 작은 경우 높은 부하 용량.도면 설명:타입 C: 평평한 표면 타입 F: 세레이션 표면
1) 회전 방지 핀용 보어홀 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
토글 로케이터 자동 복귀형, 타입 C, 장치 플랫형 |
자세한 정보 |
주문 번호 | 타입 | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | T | T1 | L6 | 부하 max. kN (정적 부하) | CAD | 액세서리 | 가격 | 주문 |
---|
K0286.105 | C | 18 | M5 | 15 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 30 | | | 요청 시 | | K0286.106 | C | 22 | M6 | 18 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 50 | | | 요청 시 | | K0286.108 | C | 28 | M8 | 23 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 90 | | | 요청 시 | | K0286.110 | C | 34 | M10 | 29 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 140 | | | 요청 시 | | K0286.112 | C | 40 | M12 | 35 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 220 | | | 요청 시 | |
|
토글 로케이터 자동 복귀형, 타입 F, 세레이션 있는 장치 |
자세한 정보 |
주문 번호 | 타입 | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | T | T1 | L6 | 부하 max. kN (정적 부하) | CAD | 액세서리 | 가격 | 주문 |
---|
K0286.305 | F | 18 | M5 | 15 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 30 | | | 요청 시 | | K0286.306 | F | 22 | M6 | 18 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 50 | | | 요청 시 | | K0286.308 | F | 28 | M8 | 23 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 90 | | | 요청 시 | | K0286.310 | F | 34 | M10 | 29 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 140 | | | 요청 시 | | K0286.312 | F | 40 | M12 | 35 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 220 | | | 요청 시 | |
|
|
재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
