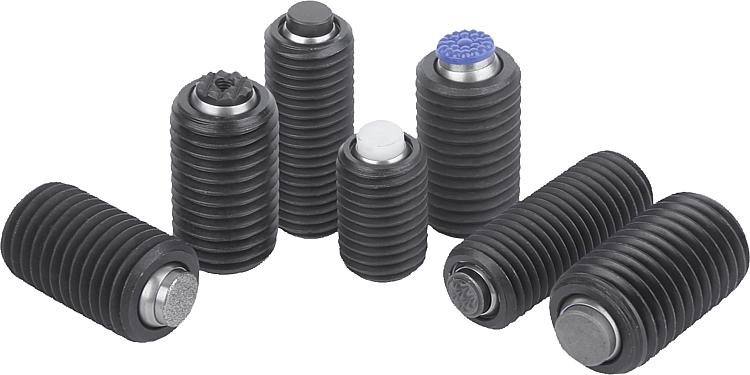

K0291토글 로케이터 조절형 O 링, 교환형 인써트 및 육각 소켓 |
뒤로 |
|
|
설명재질:몸체: 단강
볼 내부식성 내산성 스틸
이용:
타입 C, F, M 툴 스틸
타입 K POM
타입 E 스테인레스 스틸.
타입 O 스테인레스 스틸, 다이아몬드 표면.
타입 P 스테인레스 스틸, 폴리우레탄 표면.표면 마무리:몸체, 열처리 및 검정 산화 처리
볼, 경화 및 블랭크
이용:
타입 C, F 경화 및 검정 산화 처리.
타입 M, 하드 메탈 세레이션, 검정 산화 처리
타입 K, 흰색.
타입 E, 경화처리, 블랭크
타입 O, 다이아몬드 표면, 100 연마 그리트와 견줄 수 있음
타입 P, 폴리우레탄 표면, 경도 60° 쇼어정보:토글 로케이터는 가공, 미가공 공작물의
지탱과 클램핑을 위해 사용함.
이에 있어 토글 로케이터는 장치 및 공작물
구성에 있어서 멈춤 장치, 지탱 장치,
그리고 플런저로 작용함.
볼은 하우징에서 소켓 헤드 스크류을 가볍게
눌러 분리할 수 있음.
볼은 비틀림에 안정적임.장점:인써트 교체 가능으로 인한 높은 경제성.
내장된 O 링은 볼을 지탱하고 오염 및
외부 물질의 침입을 방지함.
이를 통해 정상적인 운동이 보장됨. 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
|
|
|
|
토글 로케이터, 조절형, O링과 교환형 인서트 및 육각 소켓, 타입 M, 그리퍼 플랫형, 초경합금으로 된 세레이션 있음 |
자세한 정보 |

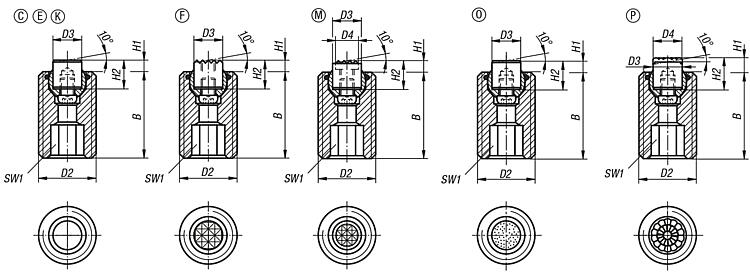

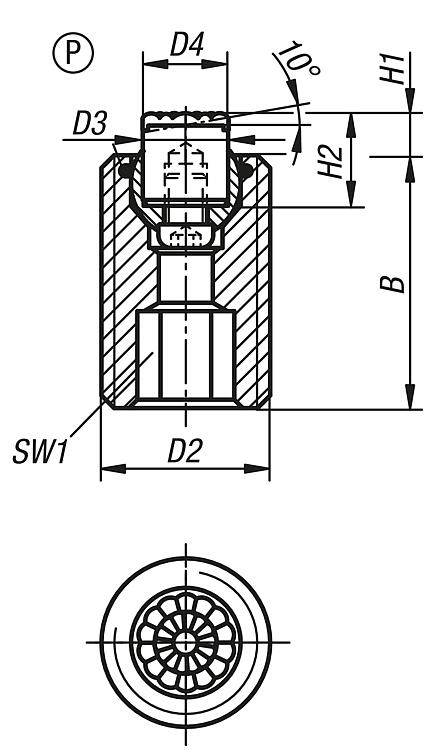

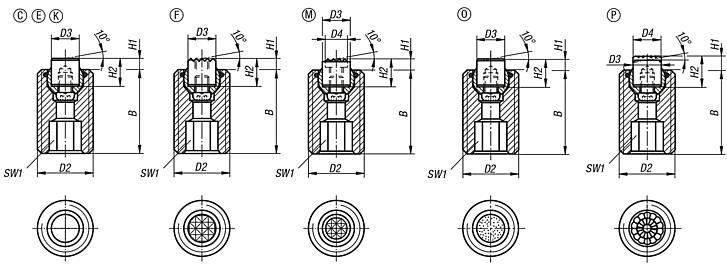

| 주문 번호 | 타입 | B | D2 | D3 | D4 | H1 | H2 | SW1 | 볼-Ø | 부하 max. kN
(정적 부하)
| 주문 번호
그리퍼
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K0291.920X030 | M | 30 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | K0385.10107 |  |  | 요청 시 | | | K0291.920X050 | M | 50 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | K0385.10107 | | | 요청 시 | | | K0291.920X070 | M | 70 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | K0385.10107 | | | 요청 시 | | | K0291.924X040 | M | 40 | M24 | 12 | 9,5 | 4 | 10 | 10 | 15 | 55 | K0385.12107 | | | 요청 시 | | | K0291.924X080 | M | 80 | M24 | 12 | 9,5 | 4 | 10 | 10 | 15 | 55 | K0385.12107 | | | 요청 시 | |
|
|
|
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
