토글 로케이터
 K0282

토글 로케이터

 뒤로

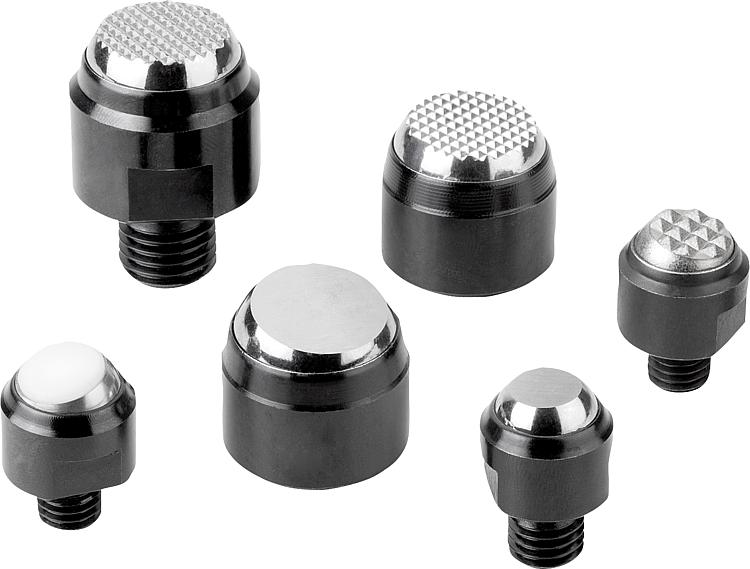

품목 설명/제품 이미지

 전 품목 불러오기/필터링
설명재질:몸체: 단강,
볼: 롤러 베어링 스틸 1.2067.
타입 D: POM 인서트가 있는 볼
타입 H: POM 인서트가 있는 볼
타입 K: 초경금속 인서트가 있는 볼
타입 M: 하드 메탈 볼.표면 마무리:몸체: 열처리/인산염 처리.
볼 경화.

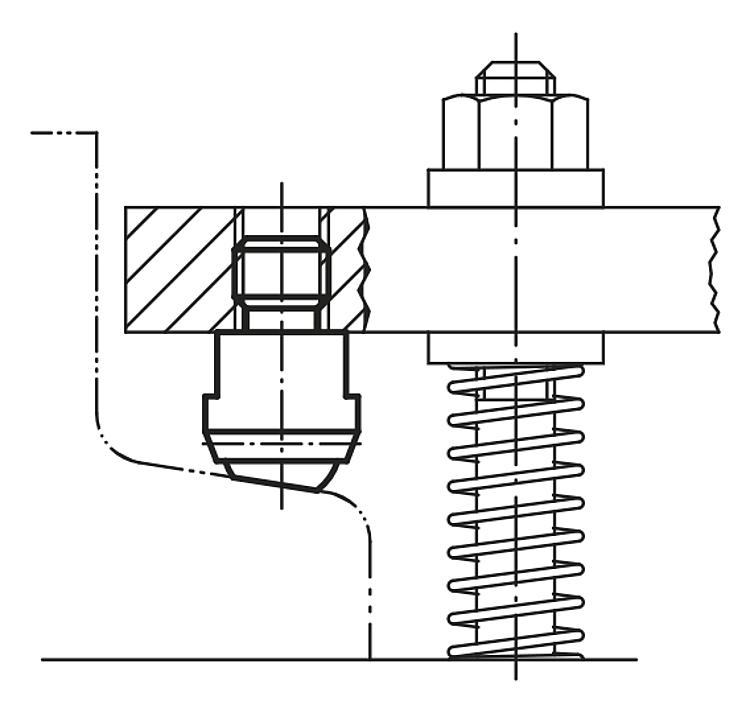

타입 M: 니켈 도금한 볼정보:토글 로케이터는 고정장치 구조물에서 스토퍼, 서포터 및 압력 패드로 사용됩니다.

볼이 비틀리지 않도록 고정되어 있습니다.

* 최소 홀 깊이를 유지하는 경우에만 적용됩니다.도면 설명:
타입 C: 수나사, 볼 플랫형, 평평함
타입 D: 수나사, 볼 플랫형, POM 인써트 있음
타입 F: 수나사, 볼 플랫형, 세레이션 있음
타입 M: 수나사, 볼 플랫형, 하드 메탈 인써트 있음
타입 G: 얼라인먼트 서포터, 볼 플랫형 있음, 평평함
타입 H: 얼라인먼트 서포터, 볼 플랫형, POM 인써트 있음
타입 J: 얼라인먼트 서포터, 볼 플랫형, 세레이션 있음
타입 K: 얼라인먼트 서포터, 볼 플랫형, 하드 메탈 인써트 있음
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
데이터 시트 K0282 토글 로케이터 353 kB

도면 (전체 요약)

토글 로케이터

토글 로케이터, 타입 C, 수나사 있음, 볼 플랫형, 평평

 자세한 정보

도면
토글 로케이터, 타입 C, 수나사 있음, 볼 플랫형, 평평

캐드데이터 및 상세 정보
주문 번호

타입BD1D2D3H볼-ØSW부하
max. kN
(정적 부하)		CAD액세서리가격주문
K0282.108C813M87,213101110 요청 시
K0282.110C1020M1010,518161725 요청 시
K0282.112C1220M1210,518161725 요청 시
K0282.116C1630M162027252790 요청 시
K0282.120C2050M2034,5354041165 요청 시

토글 로케이터, 타입 D, 수나사 , 볼 플랫형, POM 인서트

 자세한 정보

도면
토글 로케이터, 타입 D, 수나사 , 볼 플랫형, POM 인서트

캐드데이터 및 상세 정보
주문 번호

타입BD1D2D3H볼-ØSW부하
max. kN
(정적 부하)		CAD액세서리가격주문
K0282.208D813M87,913101110 요청 시
K0282.210D1020M1012,718161725 요청 시
K0282.212D1220M1212,718161725 요청 시

토글 로케이터, 타입 F, 수나사 있음, 볼 플랫형, 세레이션 있음

 자세한 정보

도면
토글 로케이터, 타입 F, 수나사 있음, 볼 플랫형, 세레이션 있음

캐드데이터 및 상세 정보
주문 번호타입BD1D2D3H볼-ØSW부하 max. kN
(정적 부하)
CAD액세서리가격주문
K0282.308F813M87,213101110 요청 시
K0282.310F1020M1010,518161725 요청 시
K0282.312F1220M1210,518161725 요청 시
K0282.316F1630M162027252790 요청 시
K0282.320F2050M2034,5354041165 요청 시

토글 로케이터, 타입 F, 수나사 있음, 볼 플랫형, 세레이션 있음

 자세한 정보

도면
토글 로케이터, 타입 F, 수나사 있음, 볼 플랫형, 세레이션 있음

캐드데이터 및 상세 정보
주문 번호타입BD1D2D3H볼-ØSW부하 max. kN
(정적 부하)
CAD액세서리가격주문
K0282.908M813M87,713,3101110 요청 시
K0282.910M1020M101218161725 요청 시
K0282.912M1220M121218161725 요청 시

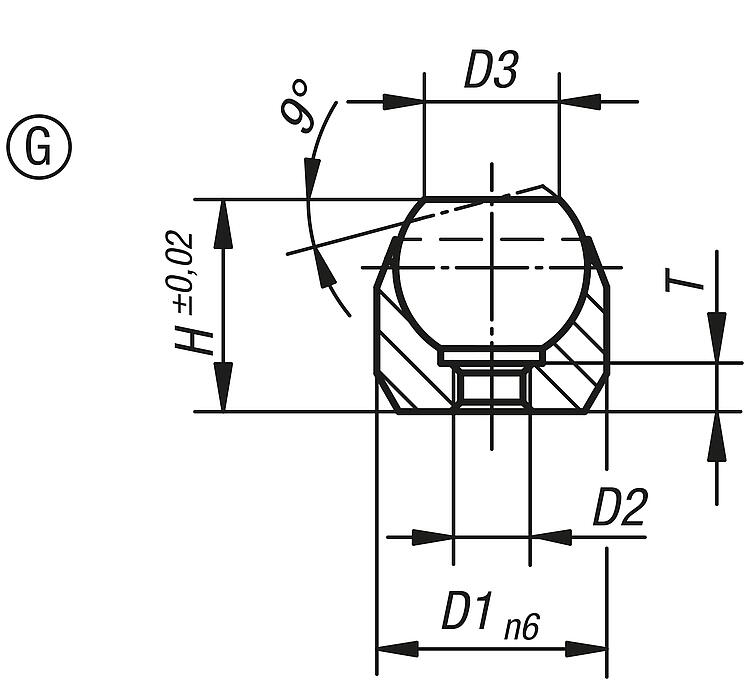

타입 G, 프레스 피트, 볼 플랫형 페이스

 자세한 정보

도면
타입 G, 프레스 피트, 볼 플랫형 페이스

캐드데이터 및 상세 정보
주문 번호타입D1D2D3HT볼-Ø마운팅 홀부하 max. kN
(정적 부하)
CAD액세서리가격주문
K0282.403G12M37,2113,510ø 12 H7X6 min.10* 요청 시
K0282.404G18M410,5174,416ø 18 H7X8 min.25* 요청 시
K0282.405G28M520256,325ø 28 H7X13 min.90* 요청 시

토글 로케이터, 타입 H, 프레스 피트, 볼 플랫형, POM 인서트

 자세한 정보

도면
토글 로케이터, 타입 H, 프레스 피트, 볼 플랫형, POM 인서트

캐드데이터 및 상세 정보
주문 번호타입D1D2D3HT볼-Ø마운팅 홀부하 max. kN
(정적 부하)
CAD액세서리가격주문
K0282.503H12M37,911310ø 12 H7X6 min.10* 요청 시
K0282.504H18M412,717416ø 18 H7X8 min.25* 요청 시
K0282.505H28M519,0525625ø 28 H7X13 min.90* 요청 시

타입 J, 프레스 피트, 볼 플랫형, 세레이션 있음

 자세한 정보

도면
타입 J, 프레스 피트, 볼 플랫형, 세레이션 있음

캐드데이터 및 상세 정보
주문 번호타입D1D2D3HT볼-Ø마운팅 홀부하 max. kN
(정적 부하)
CAD액세서리가격주문
K0282.603J12M37,2113,510ø 12 H7X6 min.10* 요청 시
K0282.604J18M410,5174,416ø 18 H7X8 min.25* 요청 시
K0282.605J28M520256,325ø 28 H7X13 min.90* 요청 시

토글 로케이터, 타입 K, 프레스 피트, 볼 플랫형, 초경합금 인서트

 자세한 정보

도면
토글 로케이터, 타입 K, 프레스 피트, 볼 플랫형, 초경합금 인서트

캐드데이터 및 상세 정보
주문 번호타입D1D2D3HT볼-Ø마운팅 홀부하 max. kN
(정적 부하)
CAD액세서리가격주문
K0282.804K18M412,717416ø 18 H7X8 min.25* 요청 시
K0282.803K12M37,911310ø 12 H7X6 min.10* 요청 시
K0282.805K28M519,0525625ø 28 H7X13 min.90* 요청 시
