K0403

부착물 팁이 있는 압력 스크류

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 서포트, 로케이팅 및 스토퍼 부품
    - 토글 로케이터, 스러스트 나사
      - 부착물 팁이 있는 압력 스크류

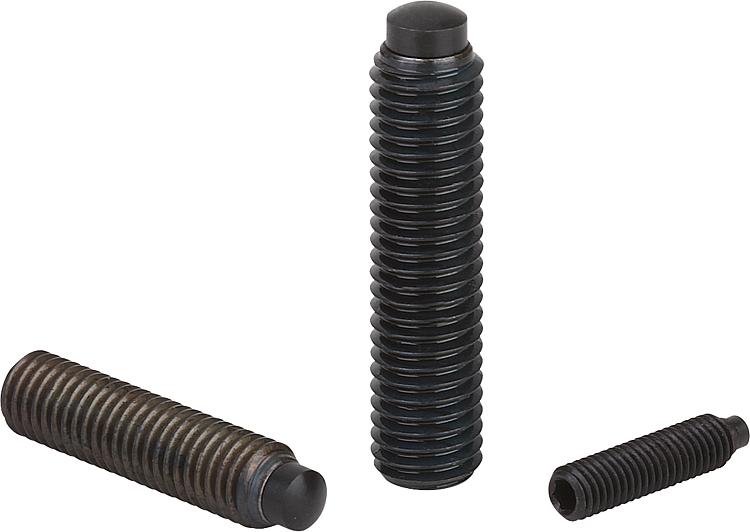

품목 설명/제품 이미지

설명재질:스틸 스크류, 강도 등급 10.9
볼트 툴스틸 경화처리.표면 마무리:볼트, 경화처리.나사 및 볼트, 검정 산화 마무리.정보:부착물 팁이 있는 압력 스크류는 점모양의
압력 혹은 압력점 혹은 서포트 포인트가
요구될 때 사용됩니다.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0403 부착물 팁이 있는 압력 스크류

150 kB

경도 등급

182 kB

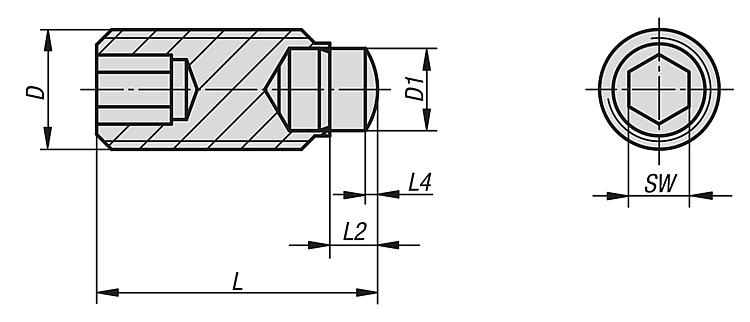

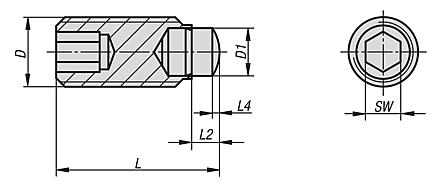

도면

캐드데이터 및 상세 정보

주문 번호	D	D1	L	L2	L4	SW	부하 max. kN (정적 부하)	가격
K0403.05X09	M5	3	9	1,8	0,5	2,5	4,5	요청 시
K0403.05X13	M5	3	13	1,8	0,5	2,5	4,5	요청 시
K0403.05X17	M5	3	17	1,8	0,5	2,5	4,5	요청 시
K0403.05X21	M5	3	21	1,8	0,5	2,5	4,5	요청 시
K0403.06X14	M6	4	14,3	2,7	0,8	3	9	요청 시
K0403.06X18	M6	4	18,3	2,7	0,8	3	9	요청 시
K0403.06X22	M6	4	22,3	2,7	0,8	3	9	요청 시
K0403.06X27	M6	4	27,3	2,7	0,8	3	9	요청 시
K0403.08X15	M8	5,5	14,8	3,2	0,8	4	15	요청 시
K0403.08X19	M8	5,5	18,8	3,2	0,8	4	15	요청 시
K0403.08X23	M8	5,5	22,8	3,2	0,8	4	15	요청 시
K0403.08X28	M8	5,5	27,8	3,2	0,8	4	15	요청 시
K0403.08X35	M8	5,5	34,8	3,2	0,8	4	15	요청 시
K0403.10X19	M10	7	18,9	3,5	1,1	5	20	요청 시
K0403.10X23	M10	7	22,9	3,5	1,1	5	20	요청 시
K0403.10X28	M10	7	27,9	3,5	1,1	5	20	요청 시
K0403.10X35	M10	7	34,9	3,5	1,1	5	20	요청 시
K0403.10X43	M10	7	42,9	3,5	1,1	5	20	요청 시
