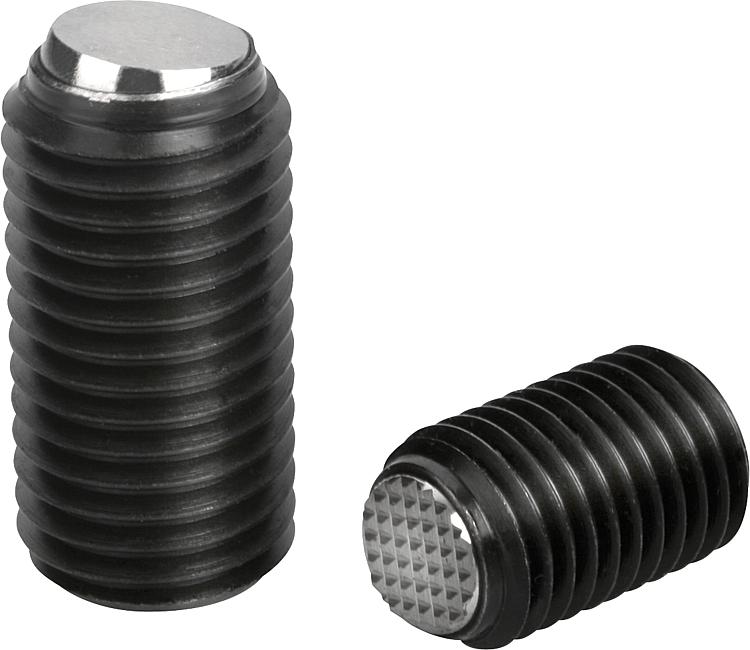

K0383볼 압력 스크류, 헤드 무 플랫 볼 회전 안전 |
뒤로 |
|
|
설명재질:단강 나사 경도 최소 등급 10.9.
롤러 베어링 스틸 볼.표면 마무리:볼트: 검정색.
볼 경화 및 자연적 마무리.정보:플랫 볼에서는 설치된 볼이 최대 9° 회전할
수 있게 조절하기 때문에 왜곡 없이 평행한
면들을 클램핑하거나 조이거나 지탱할
수 없음.
긴 버전은 접합하기 쉬운 구조이며 외부에서

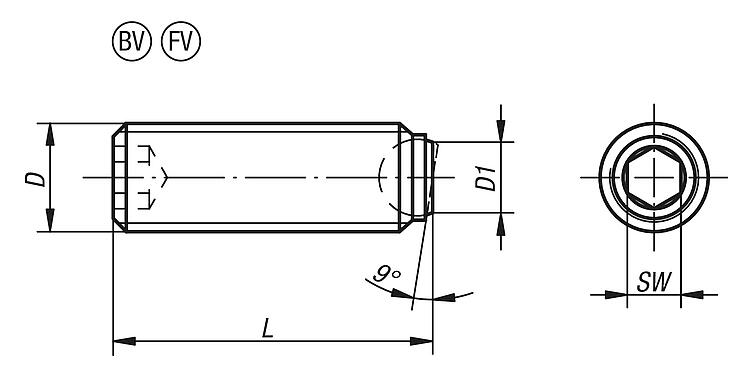

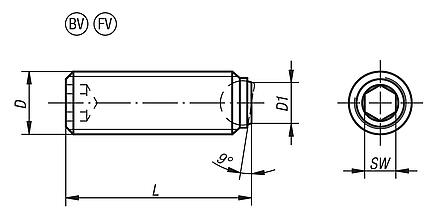

기계적으로 고정하기 쉬운 구성입니다. 도면 설명:타입 BV: 플랫형 볼 회전 방지 기능
타입 FV: 플랫형 볼, 세레이션, 회전 방지 기능 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 타입 | D | D1 | L | 볼-Ø | SW | 부하
max. kN
(정적 부하) | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0383.50612 | BV | M6 | 3 | 12,1 | 4 | 3 | 6 |  | | 요청 시 | | | K0383.50616 | BV | M6 | 3 | 16,1 | 4 | 3 | 6 | | | 요청 시 | | | K0383.50620 | BV | M6 | 3 | 20,1 | 4 | 3 | 6 | | | 요청 시 | | | K0383.50625 | BV | M6 | 3 | 25,1 | 4 | 3 | 6 | | | 요청 시 | | | K0383.50816 | BV | M8 | 4,1 | 16,3 | 5,5 | 4 | 9 | | | 요청 시 | | | K0383.50820 | BV | M8 | 4,1 | 20,3 | 5,5 | 4 | 9 | | | 요청 시 | | | K0383.50825 | BV | M8 | 4,1 | 25,3 | 5,5 | 4 | 9 | | | 요청 시 | | | K0383.50830 | BV | M8 | 4,1 | 30,3 | 5,5 | 4 | 9 | | | 요청 시 | | | K0383.51020 | BV | M10 | 5,6 | 20,3 | 7 | 5 | 12 | | | 요청 시 | | | K0383.51025 | BV | M10 | 5,6 | 25,3 | 7 | 5 | 12 | | | 요청 시 | | | K0383.51035 | BV | M10 | 5,6 | 35,3 | 7 | 5 | 12 | | | 요청 시 | | | K0383.51040 | BV | M10 | 5,6 | 40,2 | 7 | 5 | 12 | | | 요청 시 | | | K0383.51230 | BV | M12 | 7 | 30,2 | 8,5 | 6 | 18 | | | 요청 시 | | | K0383.51220 | BV | M12 | 7 | 20,2 | 8,5 | 6 | 18 | | | 요청 시 | | | K0383.51240 | BV | M12 | 7 | 40,2 | 8,5 | 6 | 18 | | | 요청 시 | | | K0383.51250 | BV | M12 | 7 | 50 | 8,5 | 6 | 18 | | | 요청 시 | | | K0383.51620 | BV | M16 | 10,7 | 20 | 12 | 8 | 36 | | | 요청 시 | | | K0383.51625 | BV | M16 | 10,7 | 25 | 12 | 8 | 36 | | | 요청 시 | | | K0383.51635 | BV | M16 | 10,7 | 35 | 12 | 8 | 36 | | | 요청 시 | | | K0383.51650 | BV | M16 | 10,7 | 50 | 12 | 8 | 36 | | | 요청 시 | | | K0383.52030 | BV | M20 | 13,5 | 30 | 15 | 10 | 60 | | | 요청 시 | | | K0383.52040 | BV | M20 | 13,5 | 40 | 15 | 10 | 60 | | | 요청 시 | | | K0383.52050 | BV | M20 | 13,5 | 50 | 15 | 10 | 60 | | | 요청 시 | | | K0383.52060 | BV | M20 | 13,5 | 60 | 15 | 10 | 60 | | | 요청 시 | | | K0383.52435 | BV | M24 | 15,8 | 35 | 18 | 12 | 80 | | | 요청 시 | | | K0383.52450 | BV | M24 | 15,8 | 50 | 18 | 12 | 80 | | | 요청 시 | | | K0383.52480 | BV | M24 | 15,8 | 80 | 18 | 12 | 80 | | | 요청 시 | | | K0383.60816 | FV | M8 | 4,1 | 16,3 | 5,5 | 4 | 9 | | | 요청 시 | | | K0383.60820 | FV | M8 | 4,1 | 20,3 | 5,5 | 4 | 9 | | | 요청 시 | | | K0383.60825 | FV | M8 | 4,1 | 25,3 | 5,5 | 4 | 9 | | | 요청 시 | | | K0383.60830 | FV | M8 | 4,1 | 30,3 | 5,5 | 4 | 9 | | | 요청 시 | | | K0383.61020 | FV | M10 | 5,6 | 20,3 | 7 | 5 | 12 | | | 요청 시 | | | K0383.61025 | FV | M10 | 5,6 | 25,3 | 7 | 5 | 12 | | | 요청 시 | | | K0383.61035 | FV | M10 | 5,6 | 35,3 | 7 | 5 | 12 | | | 요청 시 | | | K0383.61040 | FV | M10 | 5,6 | 40,2 | 7 | 5 | 12 | | | 요청 시 | | | K0383.61220 | FV | M12 | 7 | 20,2 | 8,5 | 6 | 18 | | | 요청 시 | | | K0383.61230 | FV | M12 | 7 | 30,2 | 8,5 | 6 | 18 | | | 요청 시 | | | K0383.61240 | FV | M12 | 7 | 40,2 | 8,5 | 6 | 18 | | | 요청 시 | | | K0383.61250 | FV | M12 | 7 | 50 | 8,5 | 6 | 18 | | | 요청 시 | | | K0383.61620 | FV | M16 | 10,7 | 20 | 12 | 8 | 36 | | | 요청 시 | | | K0383.61625 | FV | M16 | 10,7 | 25 | 12 | 8 | 36 | | | 요청 시 | | | K0383.61635 | FV | M16 | 10,7 | 35 | 12 | 8 | 36 | | | 요청 시 | | | K0383.61650 | FV | M16 | 10,7 | 50 | 12 | 8 | 36 | | | 요청 시 | | | K0383.62030 | FV | M20 | 13,5 | 30 | 15 | 10 | 60 | | | 요청 시 | | | K0383.62040 | FV | M20 | 13,5 | 40 | 15 | 10 | 60 | | | 요청 시 | | | K0383.62050 | FV | M20 | 13,5 | 50 | 15 | 10 | 60 | | | 요청 시 | | | K0383.62060 | FV | M20 | 13,5 | 60 | 15 | 10 | 60 | | | 요청 시 | | | K0383.62435 | FV | M24 | 15,8 | 35 | 18 | 12 | 80 | | | 요청 시 | | | K0383.62450 | FV | M24 | 15,8 | 50 | 18 | 12 | 80 | | | 요청 시 | | | K0383.62480 | FV | M24 | 15,8 | 80 | 18 | 12 | 80 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
