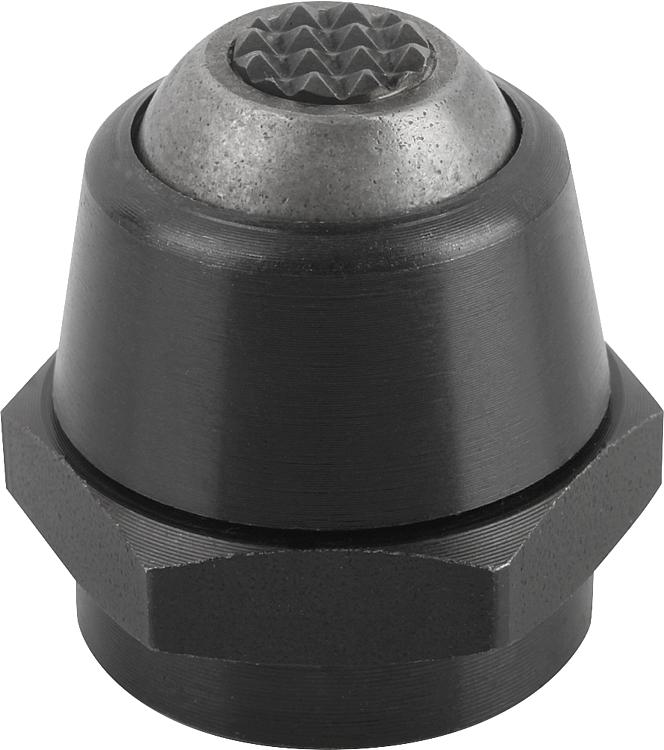

K0283_M토글 로케이터, 스위벨 앵글 14 및 20 , 타입 M, 볼 플랫형, 하드 메탈 세레이션 |
뒤로 |
|
|
설명재질:스틸 몸체. 볼 내부식성 내산성 스틸. 경금속 인써트의 타입 M.표면 마무리:몸체 검정 산화, 볼 소재.정보:토글 로케이터는 가공, 미가공 공작물의 지탱과 클램핑을 위해 사용함. 이에 있어 토글 로케이터는 장치 및 공작물 구성에 있어서 멈춤 장치, 지탱 장치, 그리고 플런저로 작용함. 특허 등록. 나사 D2에서 나사 스터드 또는 스터드를 돌려 접합됨. 토글 로케이터를 간단하게 수나사를 사용할 수도 있음.
볼은 비틀림에 안정적임.장점:– 토글 로케이터는 회전 가능함. – 큰 부하 용량 지탱. – 내장된 O 링은 오염 및 외부 물질을 여과함. 따라서 기능의 안정성을 보장함 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
주문 번호 | 타입 | α | D1 | D2 | D3 | D4 | H | H1 | H2 | E | T | 볼-Ø | SW | 부하 max. kN (정적 부하) | CAD | 액세서리 | 가격 | 주문 |
---|
K0283.9061 | M | 14° | 12 | M6 | 7 | 6,35 | 17,5 | 0,6 | 12,5 | 19,6 | 6 | 10 | 17 | 14 | | | 요청 시 | | K0283.906 | M | 14° | 16 | M6 | 7 | 6,35 | 17,5 | 0,6 | - | 19,6 | 6 | 10 | 17 | 14 | | | 요청 시 | | K0283.908 | M | 20° | 22 | M8 | 11 | 7,5 | 26 | 0,8 | - | 27,7 | 9 | 16 | 24 | 34 | | | 요청 시 | | K0283.9101 | M | 20° | 18 | M10 | 11 | 7,5 | 26 | 0,8 | 20 | 27,7 | 9 | 16 | 24 | 34 | | | 요청 시 | | K0283.910 | M | 20° | 22 | M10 | 11 | 7,5 | 26 | 0,8 | - | 27,7 | 9 | 16 | 24 | 34 | | | 요청 시 | | K0283.912 | M | 20° | 22 | M12 | 11 | 7,5 | 26 | 0,8 | - | 27,7 | 9 | 16 | 24 | 34 | | | 요청 시 | | K0283.9161 | M | 20° | 26 | M16 | 18 | 12,7 | 40 | 0,9 | 30 | 41,6 | 15 | 25 | 36 | 90 | | | 요청 시 | | K0283.916 | M | 20° | 34 | M16 | 18 | 12,7 | 40 | 0,9 | - | 41,6 | 15 | 25 | 36 | 90 | | | 요청 시 | | K0283.920 | M | 20° | 34 | M20 | 18 | 12,7 | 40 | 0,9 | - | 41,6 | 15 | 25 | 36 | 90 | | | 요청 시 | |
|
재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
