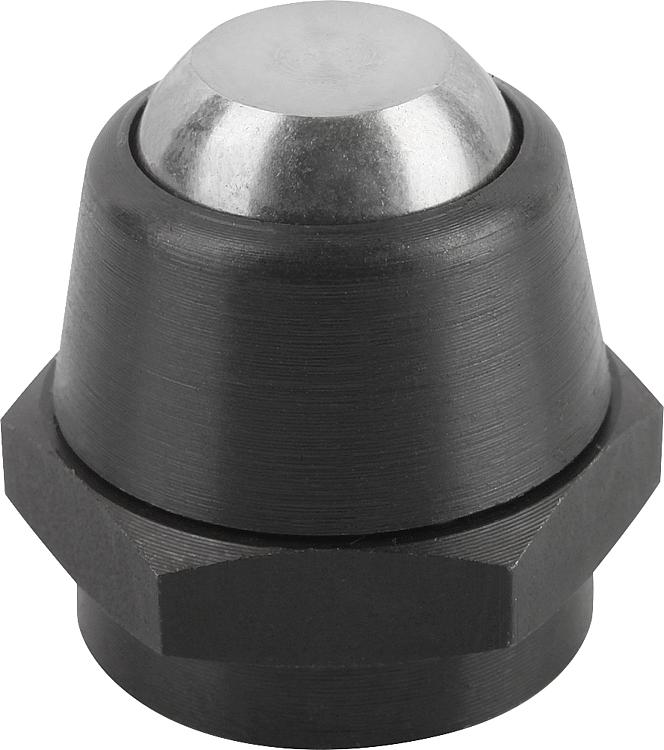

K0283_C토글 로케이터 스위벨 앵글 14°및 20°, 타입 C, 볼 플랫형, 페이스 |
뒤로 |
|
|
설명재질:스틸 몸체. 볼 내부식성 내산성 스틸.표면 마무리:몸체 검정 산화, 볼 소재.정보:토글 로케이터는 가공, 미가공 공작물의 지탱과 클램핑을 위해 사용함. 이에 있어 토글 로케이터는 장치 및 공작물 구성에 있어서 멈춤 장치, 지탱 장치, 그리고 플런저로 작용함.
특허 등록.
나사 D2에서 나사 스터드 또는 스터드를 돌려 접합됨. 토글 로케이터를 간단하게 수나사를 사용할 수도 있음.
볼은 비틀림에 안정적임.장점:– 토글 로케이터는 회전 가능함.
– 큰 부하 용량 지탱.
– 내장된 O 링은 오염 및 외부 물질을 여과함. 따라서 기능의 안정성을 보장함 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 타입 | α | D1 | D2 | D3 | H | H2 | T | E | SW | 볼-Ø | 부하
max. kN
(정적 부하) | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0283.1061 | C | 14° | 12 | M6 | 7 | 17,5 | 12,5 | 6 | 19,6 | 17 | 10 | 14 |  | | 요청 시 | | | K0283.106 | C | 14° | 16 | M6 | 7 | 17,5 | - | 6 | 19,6 | 17 | 10 | 14 | | | 요청 시 | | | K0283.108 | C | 20° | 22 | M8 | 11 | 26 | - | 9 | 27,7 | 24 | 16 | 34 | | | 요청 시 | | | K0283.1101 | C | 20° | 18 | M10 | 11 | 26 | 20 | 9 | 27,7 | 24 | 16 | 34 | | | 요청 시 | | | K0283.110 | C | 20° | 22 | M10 | 11 | 26 | - | 9 | 27,7 | 24 | 16 | 34 | | | 요청 시 | | | K0283.112 | C | 20° | 22 | M12 | 11 | 26 | - | 9 | 27,7 | 24 | 16 | 34 | | | 요청 시 | | | K0283.1161 | C | 20° | 26 | M16 | 18 | 40 | 30 | 15 | 41,6 | 36 | 25 | 90 | | | 요청 시 | | | K0283.116 | C | 20° | 34 | M16 | 18 | 40 | - | 15 | 41,6 | 36 | 25 | 90 | | | 요청 시 | | | K0283.120 | C | 20° | 34 | M20 | 18 | 40 | - | 15 | 41,6 | 36 | 25 | 90 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
