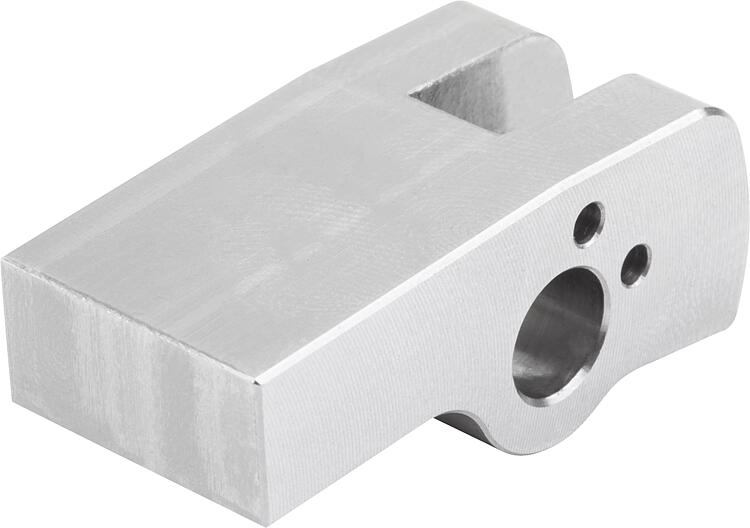

K1857_B회전식 레버 클램프용 텐션 레버, B형, 블랭크 |
뒤로 |
|
|
설명제품 설명:텐션 레버는 유압식 로터리 레버 클램프 K1856 및 공압식 로터리 레버 클램프 K1870에 사용 가능합니다. 텐션 레버의 경우 "표준" 텐션 레버와 "블랭크" 텐션 레버 중 선택 가능합니다. "표준" 텐션 레버 사용 준비가 완료되었습니다. "블랭크" 텐션 레버가 개별적으로 처리 가능합니다. 블랭크는 용이한 기계 가공을 위해 경화되지 않은 스틸로 만들어집니다. 개별 윤곽선이 도입된 후 텐션 레버가 사용 중에 변형되지 않도록 사용 전에 텐션 레버를 인써트하고 경화시켜야 합니다. 재질:표준 및 블랭크 스틸표면 마무리:표준 경화 처리
블랭크 비경화 처리정보:회전 레버 클램프의 위치를 올바르게 지정하면 짧은 텐션 레버에도 공작물 공차를 최적으로 보정할 수 있습니다.
클램핑 유닛에 먼지가 있는지 정기적으로 점검하고 필요한 경우 청소하십시오.
효과적인 텐셔닝력은 각 텐션 레버에서 개별적으로 계산해야 합니다.
최적의 텐션 레버 위치는 90입니다.
"블랭크" 텐션 레버를 사용하기 전 다음 경화 깊이가 충족돼야 합니다: 경화 깊이 0.3 + 0.2 경도 HRC 50 +/- 2.

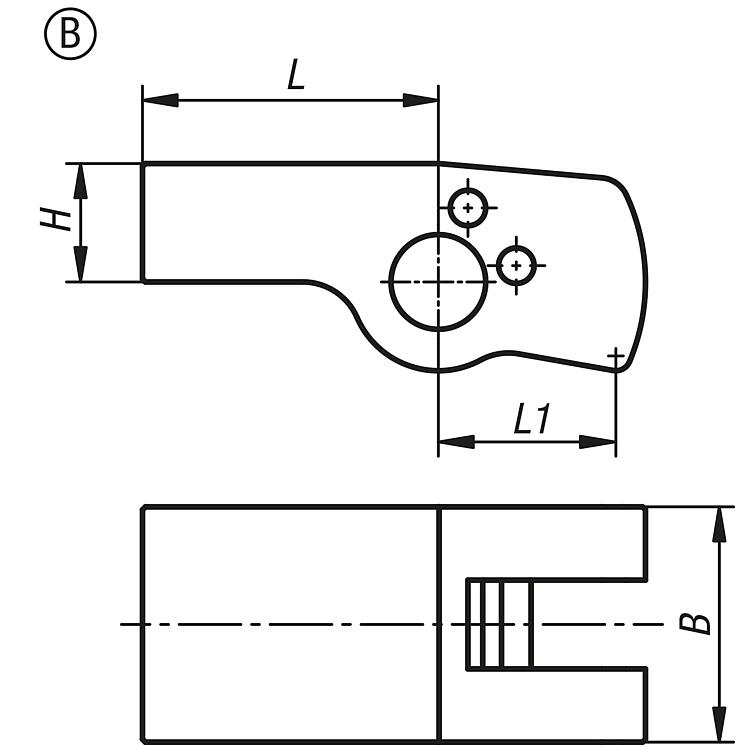

안전 지침을 준수하십시오.조립:텐션 레버는 로터리 레버 클램프의 피스톤에 걸리고 원형 핀으로 고정됩니다. 텐션 레버는 축 방향으로 고정되고 비틀림에 안정적입니다.요청 시:기타 치수 및 형태.도면 설명:특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 타입 | 형태 타입 | 용도
피스톤 지름 | 스트로크 | B
| H | L | L1 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1857.12152 | B | 블랭크 | 12 | 1,64 | 12 | 6 | 15 | 9 |  | | 요청 시 | | | K1857.12242 | B | 블랭크 | 12 | 2,62 | 12 | 6 | 24 | 9 | | | 요청 시 | | | K1857.16202 | B | 블랭크 | 16 | 1,29 | 16 | 8 | 20 | 12 | | | 요청 시 | | | K1857.16322 | B | 블랭크 | 16 | 2,07 | 16 | 8 | 32 | 12 | | | 요청 시 | | | K1857.20252 | B | 블랭크 | 20 | 2,45 | 20 | 10 | 25 | 15 | | | 요청 시 | | | K1857.20402 | B | 블랭크 | 20 | 3,92 | 20 | 10 | 40 | 15 | | | 요청 시 | | | K1857.25312 | B | 블랭크 | 25 | 2,1 | 25 | 12,5 | 31 | 18,8 | | | 요청 시 | | | K1857.25502 | B | 블랭크 | 25 | 3,32 | 25 | 12,5 | 50 | 18,8 | | | 요청 시 | | | K1857.32402 | B | 블랭크 | 32 | 4,28 | 32 | 16 | 40 | 24 | | | 요청 시 | | | K1857.32642 | B | 블랭크 | 32 | 6,84 | 32 | 16 | 64 | 24 | | | 요청 시 | | | K1857.40502 | B | 블랭크 | 40 | 5,08 | 40 | 20 | 50 | 30 | | | 요청 시 | | | K1857.40802 | B | 블랭크 | 40 | 8,1 | 40 | 20 | 80 | 30 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
