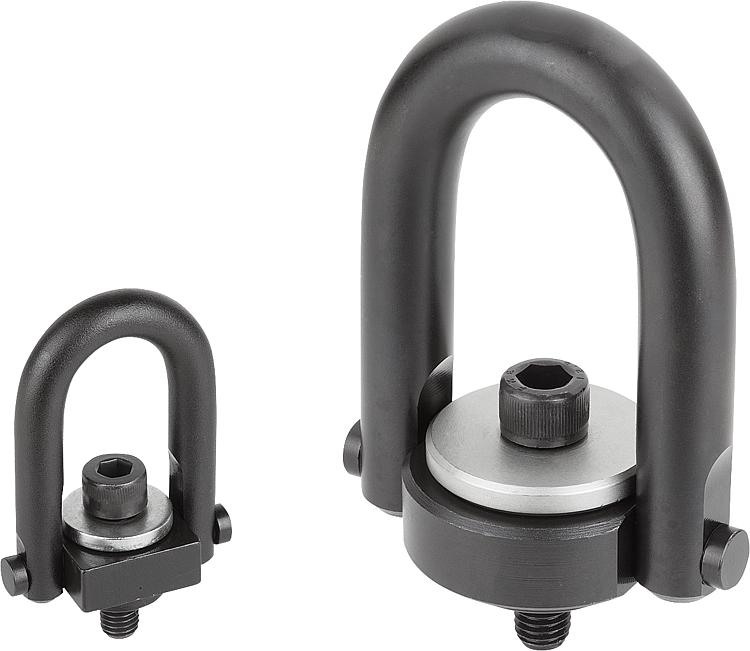

설명재질:단강.표면 마무리:검정 산화.정보:각각의 버전은 하중 용량 검사(전률 5배) 후 추가로 육안 검사를 받습니다.
각 로드 바에는 설치를 위한 기술 안전 데이터가 제공됩니다.

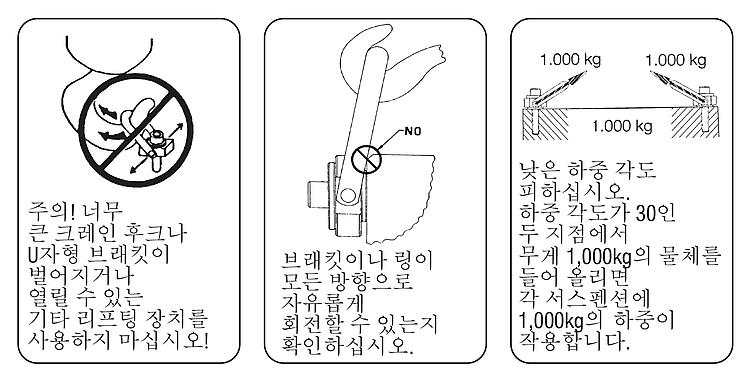

부싱 플랜지와 접촉면 사이에 스페이서 디스크를 사용하지 마십시오.
나사는 지정된 토크로 조여야 하며 정기적으로 검사하거나 다시 조여야 합니다. 설치 후 브래킷이 모든 방향으로 자유롭게 선회하고 회전하는지 점검해야 합니다.
조심스럽게 들어 올려서 충격을 방지하십시오.
브래킷에 표시된 하중 용량을 초과해서는 안됩니다.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 버전

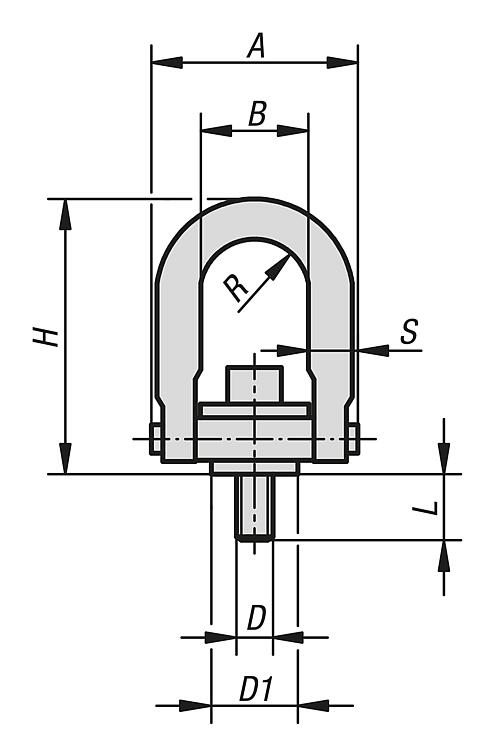

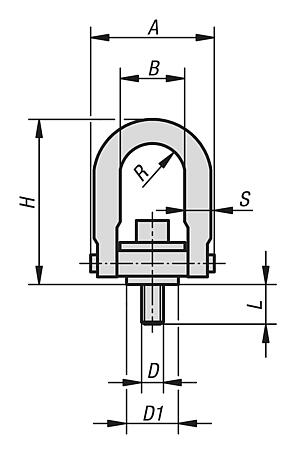

| D | D1 | A | B | H | L | R | S | max. 지탱력
kg | 조임 토크
Nm
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K2178.08 | 표준 | M8 | 19 | 46,7 | 22 | 67,8 | 12,5 | 10,9 | 9,7 | 400 | 9,81 |  | | 요청 시 | | | K2178.10 | 표준 | M10 | 19 | 46,7 | 22 | 67,8 | 17,5 | 10,9 | 9,7 | 450 | 16,7 | | | 요청 시 | | | K2178.12 | 표준 | M12 | 38,1 | 89,4 | 46 | 123 | 19 | 22,4 | 19 | 1050 | 37,3 | | | 요청 시 | | | K2178.16 | 표준 | M16 | 38,1 | 89,4 | 46 | 123 | 29 | 22,4 | 19 | 1900 | 80,4 | | | 요청 시 | | | K2178.201 | 표준 | M20 | 38,1 | 89,4 | 46 | 123 | 34 | 22,4 | 19 | 2150 | 133 | | | 요청 시 | | | K2178.20 | 표준 | M20 | 58,7 | 130,6 | 70 | 163 | 32 | 35,6 | 25,4 | 3000 | 133 | | | 요청 시 | | | K2178.24 | 표준 | M24 | 58,7 | 130,6 | 70 | 163 | 37 | 35,6 | 25,4 | 4200 | 304 | | | 요청 시 | | | K2178.30 | 표준 | M30 | 81 | 165,1 | 90 | 221,7 | 46 | 44,5 | 31,7 | 7000 | 588 | | | 요청 시 | | | K2178.36 | 표준 | M36 | 106,4 | 217,2 | 115 | 316,7 | 68 | 57,2 | 44,4 | 11000 | 981 | | | 요청 시 | | | K2178.42 | 표준 | M42 | 106,4 | 217,2 | 115 | 316,7 | 68 | 57,2 | 44,4 | 12500 | 981 | | | 요청 시 | | | K2178.48 | 표준 | M48 | 106,4 | 217,2 | 115 | 316,7 | 88 | 57,2 | 44,4 | 13500 | 981 | | | 요청 시 | | | K2178.112 | 긴형 | M12 | 38,1 | 89,4 | 46 | 170,7 | 19 | 22,4 | 19 | 1050 | 37,3 | | | 요청 시 | | | K2178.116 | 긴형 | M16 | 38,1 | 89,4 | 46 | 170,7 | 29 | 22,4 | 19 | 1900 | 80,4 | | | 요청 시 | | | K2178.1201 | 긴형 | M20 | 38,1 | 89,4 | 46 | 170,7 | 34 | 22,4 | 19 | 2150 | 133 | | | 요청 시 | | | K2178.120 | 긴형 | M20 | 58,7 | 130,6 | 70 | 206 | 32 | 35,6 | 25,4 | 3000 | 133 | | | 요청 시 | | | K2178.124 | 긴형 | M24 | 58,7 | 130,6 | 70 | 206 | 37 | 35,6 | 25,4 | 4200 | 304 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
