K2045

지지용 핀 VDI 3366

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 운반 기술
    - 링 나사 및 피봇 리프트 링
      - 지지용 핀 VDI 3366

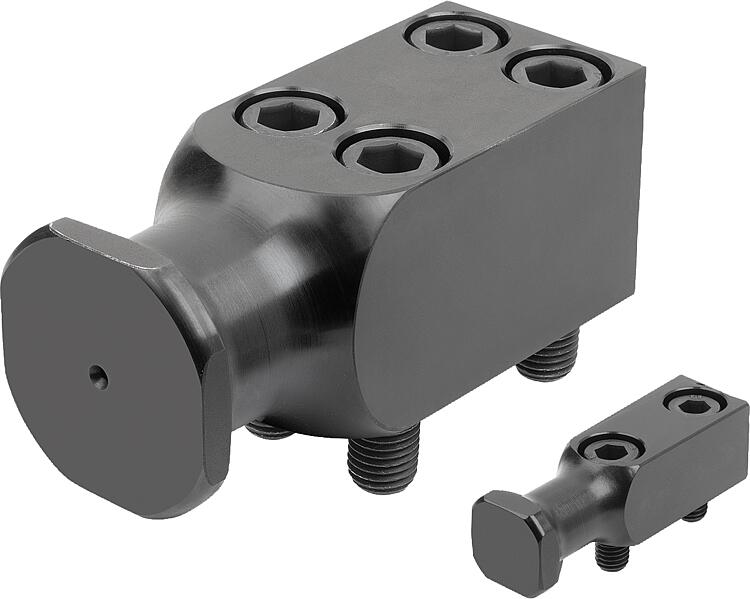

품목 설명/제품 이미지

설명재질:스틸 1.1191 (CK45). 인장 강도 ≈700 N/mm².표면 마무리:검정 산화.정보:지지용 핀 VDI 3366에 따름.

일반적으로 배열되는 지지용 핀은 항상 네 개입니다. 네 개의 지지용 핀을 사용하는 경우 두 개의 지지용 핀이 공구의 전체 무게를 지탱한다는 점에 유의해야 합니다. 따라서 공구를 돌릴 때 두 개의 지지용 핀에 하중을 분산시킬 수 있습니다.

육각 소켓 나사와 함께 배송됩니다.

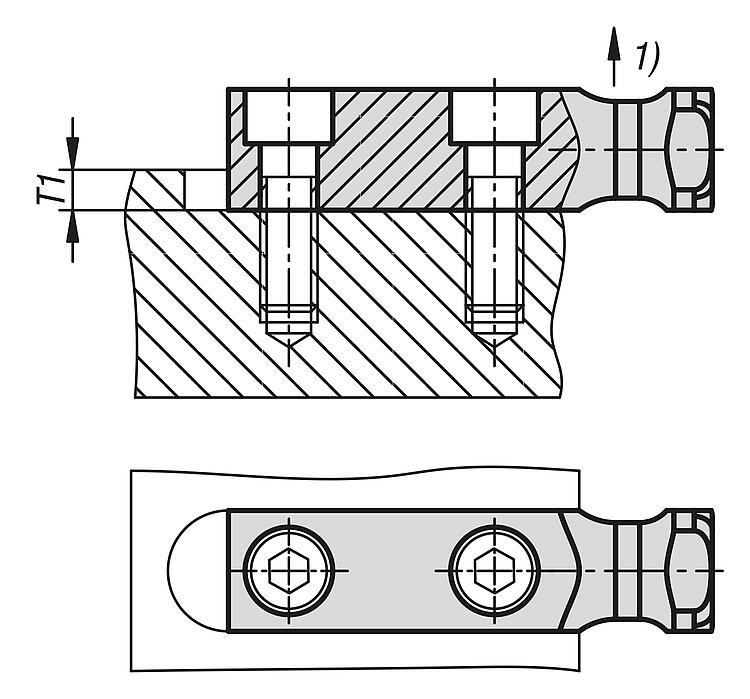

도면 설명:

1) max. kg

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2045 지지용 핀 VDI 3366

325 kB

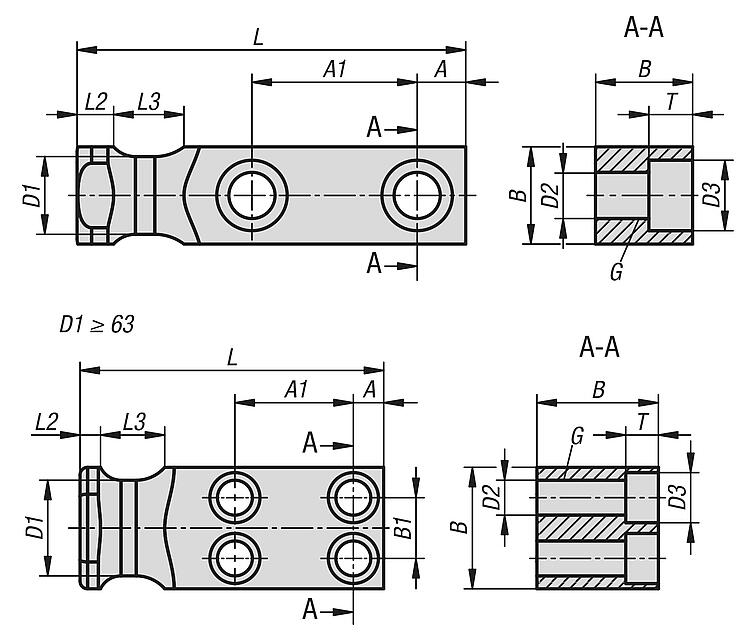

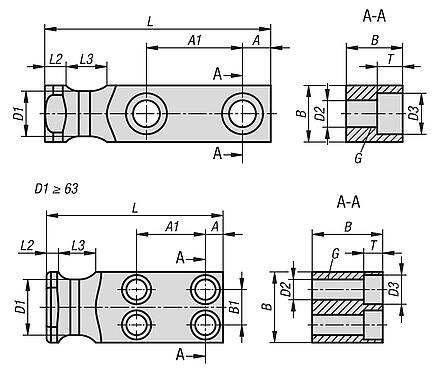

도면

캐드데이터 및 상세 정보

주문 번호	A	A1	B	B1	D1	D2	D3	G 소켓 헤드 스크류용	L	L2	L3	T	T1	지탱력 kg	가격
K2045.16	10	34	20	-	16	9,5	14,5	M8x25	80	6	20	9	6	320	요청 시
K2045.20	10	37	25	-	20	11,5	17,5	M10x30	90	8	25	11	8	630	요청 시
K2045.25	12	38	35	-	25	14	20	M12x40	100	8	30	13	10	1250	요청 시
K2045.32	16	46	40	-	32	18	26	M16x45	120	10	32	17,5	10	2000	요청 시
K2045.40	18	54	50	-	40	23	33	M20x60	140	10	40	21,5	12	3200	요청 시
K2045.50	22	59	60	-	50	27	39	M24x70	160	12	45	25	14	5000	요청 시
K2045.63	20	78	80	40	63	23	33	M20x100	200	12	50	21,5	16	8000	요청 시
