K0374_D

스프링 측면 플런저, 타입 D

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스프링 플런저, 인덱스 플런저, 볼 잠금핀
    - 스프링 플런저
      - 스프링 측면 플런저
        스프링 측면 플런저, 타입 D

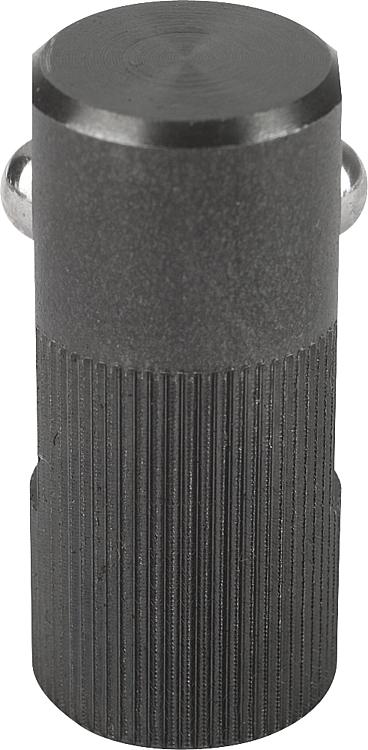

품목 설명/제품 이미지

설명재질:몸체 쾌삭강.
스틸 볼.
플라스틱 스프링.표면 마무리:몸체 검정 산화.
볼 소재.정보:측면 플런저는 보어홀로 최소한 크기 L3으로
눌려져야 함. 이는 장치의 작은 부품의 위치를
잡고 누를 때 사용됨.
공작물의 기계적인 가공이 정해지면 다른
클램핑 장치를 이용해 지탱해야 할 필요가 있을
수도 있음.
장치를 보관하는 경우 플라스틱 스프링을 내려
놓도록 유의할 것.

탄력은 통계상 평균 값임.도면 설명:

2) 드리프트 펀치

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0374_D 스프링 측면 플런저, 타입 D

209 kB

도면

캐드데이터 및 상세 정보

주문 번호	타입	D	D1	H	L	L2	L3	B	마운팅 홀 H8	시작 탄성 F1 약. N	탄성 종료 F2 약. N	가격
K0374.616	D	16	5,5	1,5	35	7	11	15	16	110	220	요청 시
K0374.618	D	18	6,5	1,8	40	8	12	17	18	120	330	요청 시
K0374.622	D	22	8	2,5	45	9	15	21	22	130	540	요청 시
