스프링 측면 플런저 나사 슬리브 유, 압력 볼트 무
K0372

스프링 측면 플런저 나사 슬리브 유, 압력 볼트 무

뒤로

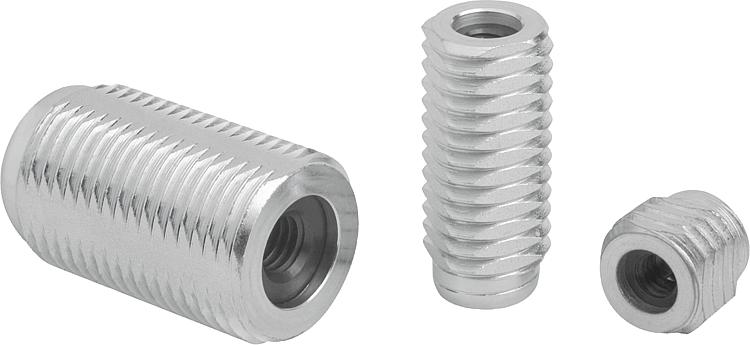

품목 설명/제품 이미지

전 품목 불러오기/필터링
설명재질:스틸.표면 마무리:청색 아연 도금 슬리브.
로케이팅 와셔, 경화 처리 및 검정 산화 처리.

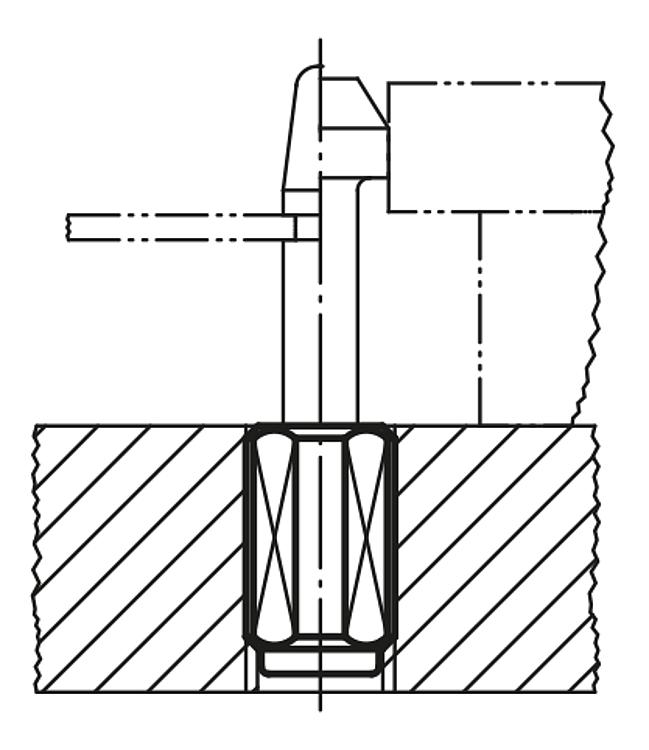

정보:이용에 따라 압력 볼트가 자체 제조되고 나사 홀에서 로케이팅 와셔가 조여짐.
스트로크(S)와 관련 길이(L1)를 이용하여 해당 측면 압력(F)에 도달할 수 있음.
타입 B는 파편 및 오염 물질의 침입을 방지하기 위해 추가로 밀폐재를 구비하고 있음.

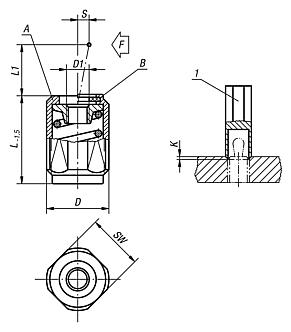

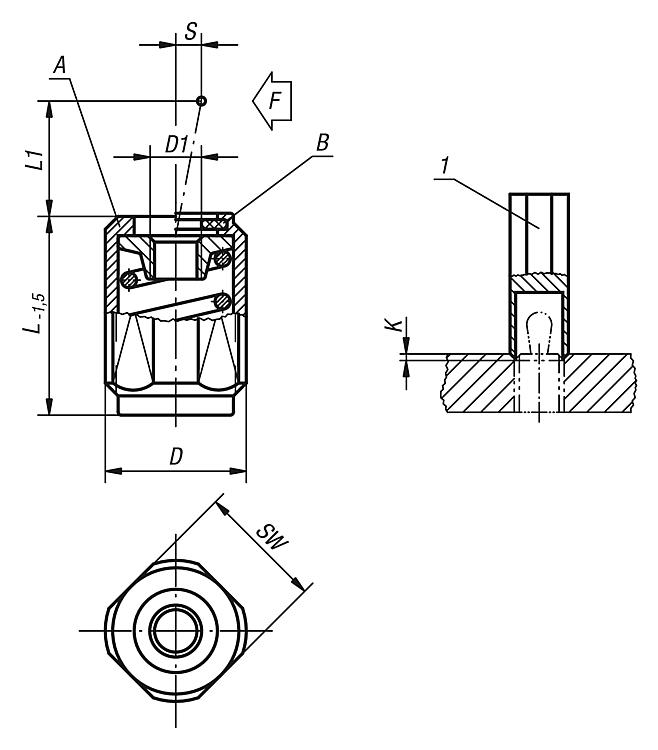

도면 설명:
타입 A: 실링 없음
타입 B: 실링 있음

1) 조립공구
특징:
RoHS
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
 데이터 시트 K0372 스프링 측면 플런저 나사 슬리브 유, 압력 볼트 무 239 kB

도면 (전체 요약)

스프링 측면 플런저 나사 슬리브 유, 압력 볼트 무

나사 슬리브 스프링 측면 플런저, 압력 볼트 없음, 타입 A, 실링 없음

자세한 정보

도면

나사 슬리브 스프링 측면 플런저, 압력 볼트 없음, 타입 A, 실링 없음

캐드데이터 및 상세 정보

주문 번호타입DD1KLL1±SSWF
약. N
주문 번호
설치 도구
CAD액세서리가격주문
K0372.1020X12AM12M42x60°11,541,61020K0371.06  요청 시
K0372.1020X20AM12M42x60°1941,61020K0371.06  요청 시
K0372.1020X27AM12M42x60°26,541,61020K0371.06  요청 시
K0372.1040X12AM12M42x60°11,57,521040K0371.06  요청 시
K0372.1040X20AM12M42x60°197,521040K0371.06  요청 시
K0372.1040X27AM12M42x60°26,57,521040K0371.06  요청 시
K0372.1050X12AM12M42x60°11,541,61050K0371.06  요청 시
K0372.1050X20AM12M42x60°1941,61050K0371.06  요청 시
K0372.1050X27AM12M42x60°26,541,61050K0371.06  요청 시
K0372.1075X12AM12M42x60°11,57,521075K0371.06  요청 시
K0372.1075X20AM12M42x60°197,521075K0371.06  요청 시
K0372.1075X27AM12M42x60°26,57,521075K0371.06  요청 시
K0372.1100X12AM12M42x60°11,541,610100K0371.06  요청 시
K0372.1100X20AM12M42x60°1941,610100K0371.06  요청 시
K0372.1100X27AM12M42x60°26,541,610100K0371.06  요청 시
K0372.1150X12AM12M42x60°11,57,5210100K0371.06  요청 시
K0372.1150X20AM12M42x60°197,5210100K0371.06  요청 시
K0372.1150X27AM12M42x60°26,57,5210100K0371.06  요청 시
K0372.1100X16AM18X1,5M62,5x60°1811,53,216100K0371.10  요청 시
K0372.1100X29AM18X1,5M62,5x60°31,511,53,216100K0371.10  요청 시
K0372.1100X43AM18X1,5M62,5x60°4511,53,216100K0371.10  요청 시
K0372.1200X16AM18X1,5M62,5x60°1811,53,216150K0371.10  요청 시
K0372.1200X29AM18X1,5M62,5x60°31,511,53,216150K0371.10  요청 시
K0372.1200X43AM18X1,5M62,5x60°4511,53,216150K0371.10  요청 시
K0372.1300X16AM18X1,5M62,5x60°1811,53,216200K0371.10  요청 시
K0372.1300X29AM18X1,5M62,5x60°31,511,53,216200K0371.10  요청 시
K0372.1300X43AM18X1,5M62,5x60°4511,53,216200K0371.10  요청 시

나사 슬리브 스프링 측면 플런저, 압력 볼트 없음, 실링 있는 타입 B

자세한 정보

도면

나사 슬리브 스프링 측면 플런저, 압력 볼트 없음, 실링 있는 타입 B

캐드데이터 및 상세 정보

주문 번호타입DD1KLL1±SSWF
약. N
주문 번호
설치 도구
CAD액세서리가격주문
K0372.2020X12BM12M42x60°11,541,61020K0371.06  요청 시
K0372.2020X20BM12M42x60°1941,61020K0371.06  요청 시
K0372.2020X27BM12M42x60°26,541,61020K0371.06  요청 시
K0372.2040X12BM12M42x60°11,57,521040K0371.06  요청 시
K0372.2040X20BM12M42x60°197,521040K0371.06  요청 시
K0372.2040X27BM12M42x60°26,57,521040K0371.06  요청 시
K0372.2050X12BM12M42x60°11,541,61050K0371.06  요청 시
K0372.2050X20BM12M42x60°1941,61050K0371.06  요청 시
K0372.2050X27BM12M42x60°26,541,61050K0371.06  요청 시
K0372.2075X12BM12M42x60°11,57,521075K0371.06  요청 시
K0372.2075X20BM12M42x60°197,521075K0371.06  요청 시
K0372.2075X27BM12M42x60°26,57,521075K0371.06  요청 시
K0372.2100X12BM12M42x60°11,541,610100K0371.06  요청 시
K0372.2100X20BM12M42x60°1941,610100K0371.06  요청 시
K0372.2100X27BM12M42x60°26,541,610100K0371.06  요청 시
K0372.2150X12BM12M42x60°11,57,5210100K0371.06  요청 시
K0372.2150X20BM12M42x60°197,5210100K0371.06  요청 시
K0372.2150X27BM12M42x60°26,57,5210100K0371.06  요청 시
K0372.2100X16BM18X1,5M62,5x60°1811,53,216100K0371.10  요청 시
K0372.2100X29BM18X1,5M62,5x60°31,511,53,216100K0371.10  요청 시
K0372.2100X43BM18X1,5M62,5x60°4511,53,216100K0371.10  요청 시
K0372.2200X16BM18X1,5M62,5x60°1811,53,216150K0371.10  요청 시
K0372.2200X29BM18X1,5M62,5x60°31,511,53,216150K0371.10  요청 시
K0372.2200X43BM18X1,5M62,5x60°4511,53,216150K0371.10  요청 시
K0372.2300X16BM18X1,5M62,5x60°1811,53,216200K0371.10  요청 시
K0372.2300X29BM18X1,5M62,5x60°31,511,53,216200K0371.10  요청 시
K0372.2300X43BM18X1,5M62,5x60°4511,53,216200K0371.10  요청 시
