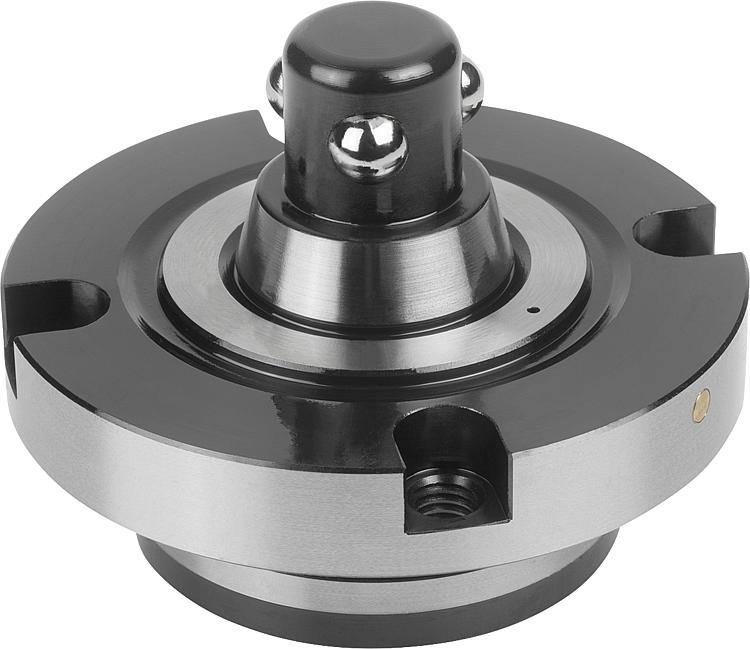

K1486_A포지셔닝 실린더, 공압식, 타입 A |
뒤로 |
|
|
설명재질:카본 스틸 하우징 및 클램핑 실린더.
스테인레스 스틸 볼.표면 마무리:경화 및 검정 산화 처리 하우징.
기능면 연마.정보:포지셔닝 및 클램핑 시스템은 모든 장착 위치의 장치(플레이트, 클램핑 타워 등)에 설치하기에 특히 적합합니다. 모듈식 구조로 포지셔닝 실린더의 숫자와 간격을 클램핑 작업에 최적으로 맞춰 조정할 수 있습니다. 포지셔닝 실린더의 좁은 직경으로 인해 포지셔닝 실린더 간의 거리를 좁힐 수 있습니다.
연결부가 "열린"상태에서 포지셔닝 실린더를 작동하면 클램핑 볼 3개가 기계적으로 해제됩니다. 클램핑 볼 3개가 안쪽으로 이동하여 장치를 신속하게 교체할 수 있습니다. 클램핑을 위해 연결부의 공기는 "열린" 상태로 해제되며 "클램프" 연결부는 포지셔닝 실린더의 공기를 수용하게 됩니다. 클램핑 볼 3개가 외부 방향으로 다시 기계적으로 구동되며 교체 장치가 인장됩니다.
최적의 그립핑력을 유지하려면 포지셔닝 실린더에 공기를 연결하십시오.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 버전 2 | 타입 | D
| D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 | D11 | H | H1 | H2 | H3 | H4 | H5 | H6 | 홀딩력
F1
N | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1486.11670 | 원추형 | A | 16 | 70 | 48 | 47,5 | 38 | 24,5 | M5 | M6 | 60 | 48 | 50 | 48 | 12 | 15 | 35 | 8 | 5 | 16 | 12 | 4000 |  | | 요청 시 | | | K1486.12085 | 원추형 | A | 20 | 85 | 58 | 57,5 | 48 | 31,5 | M6 | M8 | 72 | 58 | 60 | 58 | 15 | 19 | 44 | 10 | 6 | 20 | 16 | 6300 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
