K0935

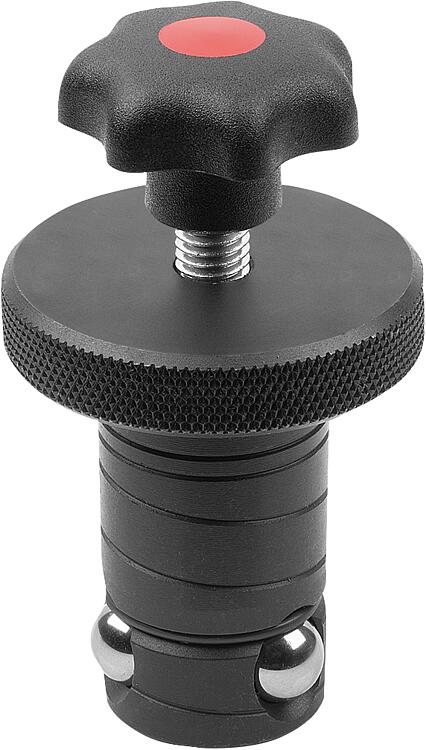

포지셔닝 실린더, 볼 로크, 스틸, 별모양 그립 있음

뒤로

제품
- 클램핑 기술
  - 제로점 클램핑 기술
    - 포지셔닝 및 클램핑 시스템
      - 포지셔닝 실린더, 볼 로크, 스틸, 별모양 그립 있음

품목 설명/제품 이미지

설명재질:포지셔닝 실린더, 단강.
볼, 롤링 베어링 스틸.

별모양 그립, 열가소성.수지.
나사 볼트, 스틸.표면 마무리:포지셔닝 실린더, 열처리, 검정 산화처리.
볼, 경화, 무광택 처리.

별모양 그립, 검정색, 빨간 뚜껑 있음.
나사 볼트, 청색 화학 표면처리.정보:별모양 그립을 조이면 중앙의 볼이 아래쪽으로 눌리며 세 개의 고정 볼이 바깥쪽으로 압력을 받아 마운팅 부시 내에서 조여집니다.
이 간단한 조작 시스템으로 기기 설치시간은 기존 방법보다 최대 12배 단축됩니다.조립:1. 먼저 포지셔닝 실린더로 부터 그러브 나사를 풉니다.
2. 별모양 그립을 조입니다.장점:도구 없이 클램핑액세서리:K0935 수리 세트.
K0936 센터링 부싱.
K0937 마운팅 부싱 A형 (후면 압입).
K0938 마운팅 부싱 B형 (전면 나사 조임).인도 품목K0935 포지셔닝 실린더, 볼 로크.
K0155 별모양 그립, DIN 6336 비슷함.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0935 포지셔닝 실린더, 볼 로크, 스틸, 별모양 그립 있음

237 kB

포지셔닝 및 클램핑 시스템, 기계적

515 kB

도면

캐드데이터 및 상세 정보

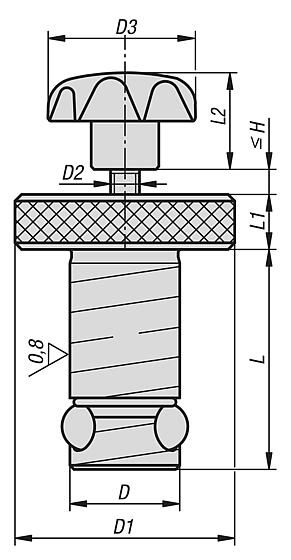

주문 번호	D	D1	D2	D3	홀딩력 F kN	H max.	L	L1	L2	조임 토크 max. Nm	클램핑 플레이트 두께 ±0,05	가격
K0935.130131	13	22	M5	25	3,3	25	27,6	6	16	1	13	요청 시
K0935.130201	13	22	M5	25	3,3	35	34,6	6	16	1	20	요청 시
K0935.160201	16	32	M6	25	5,3	35	36,5	8	16	3	20	요청 시
K0935.160251	16	32	M6	25	5,3	40	41,5	8	16	3	25	요청 시
K0935.200201	20	40	M6	25	13,3	35	39,5	10	16	4	20	요청 시
K0935.200251	20	40	M6	25	13,3	40	44,5	10	16	4	25	요청 시
K0935.250201	25	45	M8	32	30	40	44	10	20	9	20	요청 시
K0935.250251	25	45	M8	32	30	45	49	10	20	9	25	요청 시
K0935.300201	30	50	M10	40	44	45	49	13	25	15	20	요청 시
K0935.300251	30	50	M10	40	44	50	54	13	25	15	25	요청 시
K0935.350201	35	60	M12	50	68	50	51	13	32	25	20	요청 시
K0935.350251	35	60	M12	50	68	50	56	13	32	25	25	요청 시
