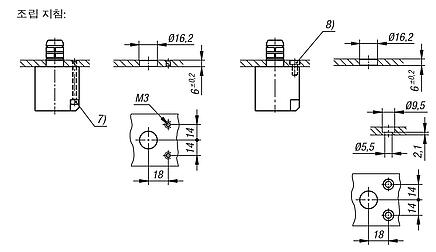

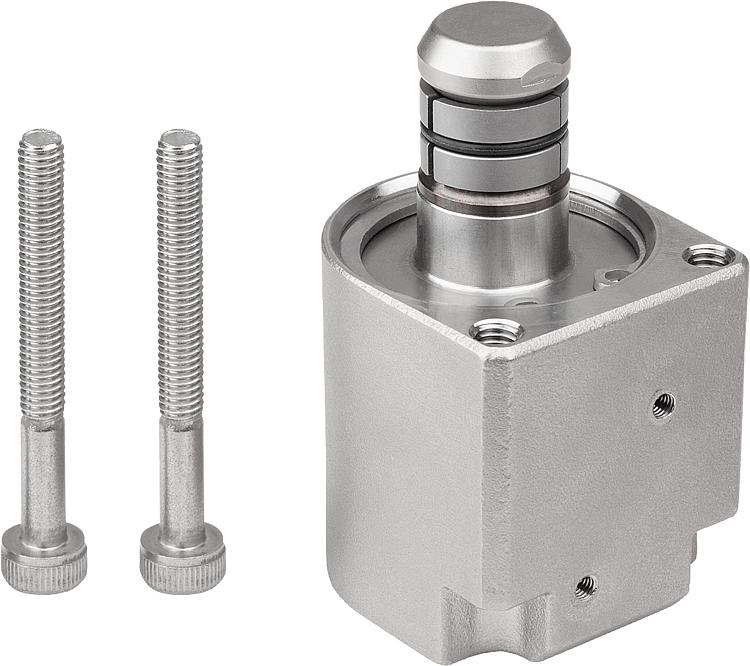

설명제품 설명:공작물의 고정 및 해제는 압축 공기에 의해 이루어집니다. 가능한 클램핑 직경은 16 ~ 20mm입니다.재질:기본 몸체, 스테인리스 스틸. 실링, NBR.표면 마무리:스테인리스 스틸, 자연적 마무리.주문 정보:밑면으로부터 고정하는데 사용되는 실린더 헤드 나사 M4x35은 공급 내역에 포함됩니다. 윗면으로부터 고정하는데 사용되는 낮은 헤드가 있는 실린더 나사 M5는 공급 내역에 포함되지 않습니다.정보:플레이트 두께 6mm용 조립 치수. 기재된 클램핑 및 클램핑 파워는 0.5Mpa의 작동 압력 및 Ra 1.6µmdml 표면 품질을 기준으로 합니다. 이때 반복 정확도는 약 ±0.2mm입니다.도면 설명:

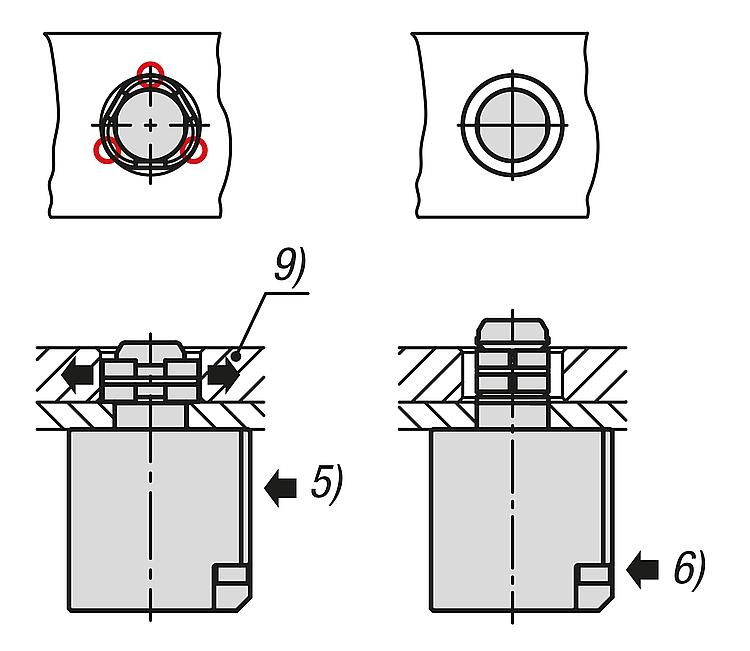

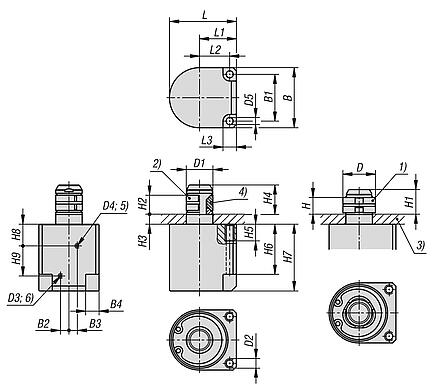

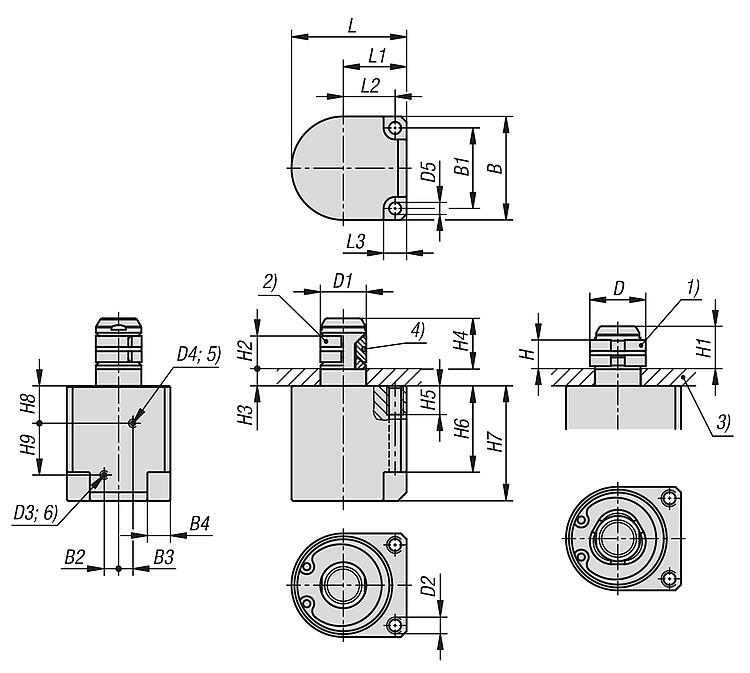

1) ″고정″ 위치 위치 2) "해제" 위치 3) 고정판 4) O 링 5) "고정" 연결부 6) "해제" 연결부 7) 실린더 헤드 나사 M4 8) 낮은 헤드가 있는 실린더 나사 M5 9) 공작물
