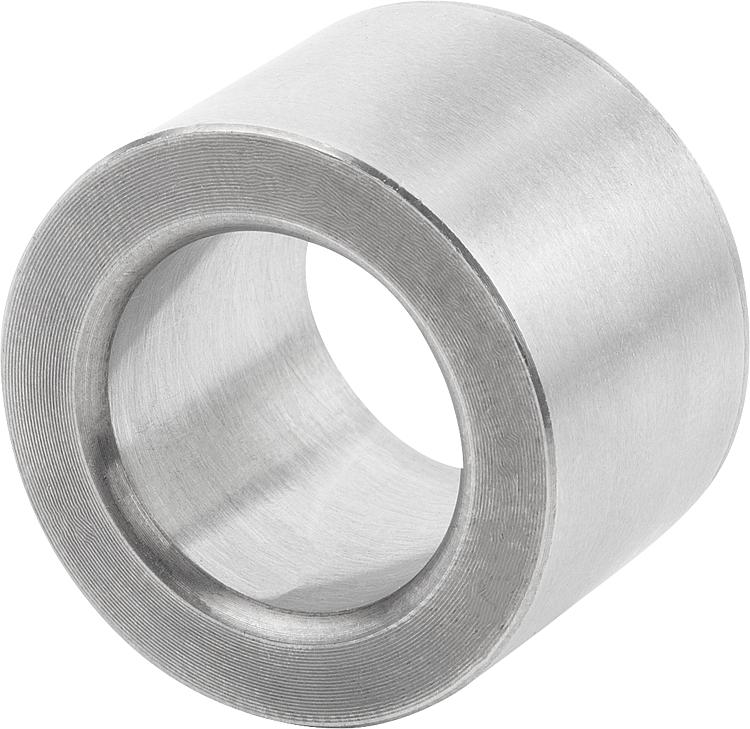

K1475센터링 리니어 부싱, 스테인리스 스틸 |
뒤로 |
|
|
설명재질:스테인레스 스틸 1.4548.표면 마무리:경화 처리,40 HRC, 자연적 마무리정보:센터 거리 공차가 ±0.005mm이고 2개의 센터링 부싱(품질 수준 I)을 사용하면, ±0.013mm 이내의 클램핑 반복 정확도를 달성할 수 있습니다.센터 거리 공차가 ±0.03mm이고 품질 수준 I과 품질 수준 II의 센터링 부싱을 각각 한 개씩 사용하면, ±0.04mm 이내의 클램핑 반복 정확도를 달성할 수 있습니다. 센터링 부싱은 마운팅 플레이트의 마운팅 홀에 가볍게 눌러 압입합니다. 더 자세한 참조 사항은 일반 정보에 나와 있습니다. 특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
주문 번호 | 모델 1 | T=공차 | D | D1 | L | 센터링 부싱 마운팅 홀 Ø +0,010 | CAD | 액세서리 | 가격 | 주문 |
---|
K1475.113013 | 품질 수준 I | +0,005 - +0,018 | 13 | 19,04 | 13 | 19,016 | | | 요청 시 | | K1475.113020 | 품질 수준 I | +0,005 - +0,018 | 13 | 19,04 | 20 | 19,016 | | | 요청 시 | | K1475.116020 | 품질 수준 I | +0,005 - +0,018 | 16 | 25,042 | 20 | 25,016 | | | 요청 시 | | K1475.116025 | 품질 수준 I | +0,005 - +0,018 | 16 | 25,042 | 25 | 25,016 | | | 요청 시 | | K1475.120020 | 품질 수준 I | +0,005 - +0,018 | 20 | 35,042 | 20 | 35,018 | | | 요청 시 | | K1475.120025 | 품질 수준 I | +0,005 - +0,018 | 20 | 35,042 | 25 | 35,018 | | | 요청 시 | | K1475.125020 | 품질 수준 I | +0,005 - +0,018 | 25 | 35,042 | 20 | 35,018 | | | 요청 시 | | K1475.125025 | 품질 수준 I | +0,005 - +0,018 | 25 | 35,042 | 25 | 35,018 | | | 요청 시 | | K1475.130020 | 품질 수준 I | +0,005 - +0,018 | 30 | 45,042 | 20 | 45,018 | | | 요청 시 | | K1475.130025 | 품질 수준 I | +0,005 - +0,018 | 30 | 45,042 | 25 | 45,018 | | | 요청 시 | | K1475.135020 | 품질 수준 I | +0,005 - +0,018 | 35 | 45,042 | 20 | 45,018 | | | 요청 시 | | K1475.135025 | 품질 수준 I | +0,005 - +0,018 | 35 | 45,042 | 25 | 45,018 | | | 요청 시 | | K1475.135040 | 품질 수준 I | +0,005 - +0,018 | 35 | 45,042 | 40 | 45,018 | | | 요청 시 | | K1475.135050 | 품질 수준 I | +0,005 - +0,018 | 35 | 45,042 | 50 | 45,018 | | | 요청 시 | | K1475.150020 | 품질 수준 I | +0,005 - +0,018 | 50 | 63,546 | 20 | 63,521 | | | 요청 시 | | K1475.150025 | 품질 수준 I | +0,005 - +0,018 | 50 | 63,546 | 25 | 63,521 | | | 요청 시 | | K1475.150040 | 품질 수준 I | +0,005 - +0,018 | 50 | 63,546 | 40 | 63,521 | | | 요청 시 | | K1475.150050 | 품질 수준 I | +0,005 - +0,018 | 50 | 63,546 | 50 | 63,521 | | | 요청 시 | | K1475.213013 | 품질 수준 II | +0,025 - +0,050 | 13 | 19,04 | 13 | 19,016 | | | 요청 시 | | K1475.213020 | 품질 수준 II | +0,025 - +0,050 | 13 | 19,04 | 20 | 19,016 | | | 요청 시 | | K1475.216020 | 품질 수준 II | +0,025 - +0,050 | 16 | 25,042 | 20 | 25,016 | | | 요청 시 | | K1475.216025 | 품질 수준 II | +0,025 - +0,050 | 16 | 25,042 | 25 | 25,016 | | | 요청 시 | | K1475.220020 | 품질 수준 II | +0,025 - +0,050 | 20 | 35,042 | 20 | 35,018 | | | 요청 시 | | K1475.220025 | 품질 수준 II | +0,025 - +0,050 | 20 | 35,042 | 25 | 35,018 | | | 요청 시 | | K1475.225020 | 품질 수준 II | +0,025 - +0,050 | 25 | 35,042 | 20 | 35,018 | | | 요청 시 | | K1475.225025 | 품질 수준 II | +0,025 - +0,050 | 25 | 35,042 | 25 | 35,018 | | | 요청 시 | | K1475.230020 | 품질 수준 II | +0,025 - +0,050 | 30 | 45,042 | 20 | 45,018 | | | 요청 시 | | K1475.230025 | 품질 수준 II | +0,025 - +0,050 | 30 | 45,042 | 25 | 45,018 | | | 요청 시 | | K1475.235020 | 품질 수준 II | +0,025 - +0,050 | 35 | 45,042 | 20 | 45,018 | | | 요청 시 | | K1475.235025 | 품질 수준 II | +0,025 - +0,050 | 35 | 45,042 | 25 | 45,018 | | | 요청 시 | | K1475.235040 | 품질 수준 II | +0,025 - +0,050 | 35 | 45,042 | 40 | 45,018 | | | 요청 시 | | K1475.235050 | 품질 수준 II | +0,025 - +0,050 | 35 | 45,042 | 50 | 45,018 | | | 요청 시 | | K1475.250020 | 품질 수준 II | +0,025 - +0,050 | 50 | 63,546 | 20 | 63,521 | | | 요청 시 | | K1475.250025 | 품질 수준 II | +0,025 - +0,050 | 50 | 63,546 | 25 | 63,521 | | | 요청 시 | | K1475.250040 | 품질 수준 II | +0,025 - +0,050 | 50 | 63,546 | 40 | 63,521 | | | 요청 시 | | K1475.250050 | 품질 수준 II | +0,025 - +0,050 | 50 | 63,546 | 50 | 63,521 | | | 요청 시 | |
|
재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
