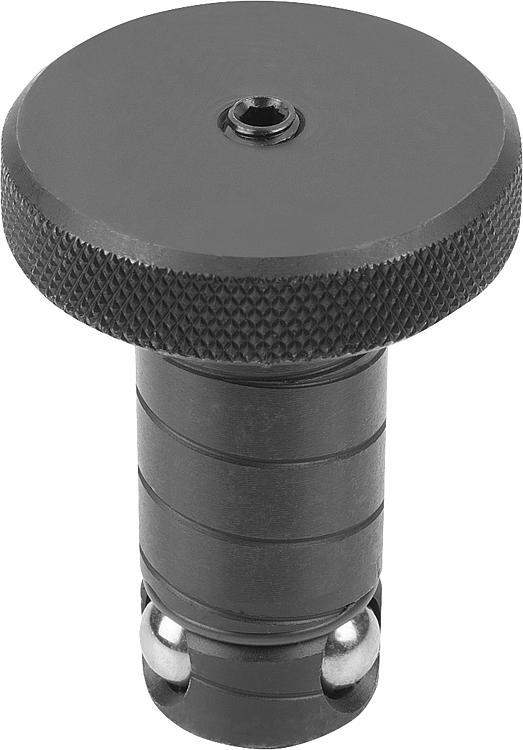

설명재질:단강 포지셔닝 실린더 롤러 베어링 스틸 볼표면 마무리:포지셔닝 실린더 열처리, 검정 산화 처리 볼 경화, 블랭크정보:이동 나사(D2)를 조여 중앙의 볼을 아래쪽으로 누르고, 이를 통해 3개의 고정 볼을 마운팅 부시에 클램핑 되도록 바깥쪽으로 누르십시오.
이 쉽게 조작할 수 있는 시스템으로 기계 셋업 시간이 기존의 방법보다 최대 12배 단축됩니다. 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
주문 번호
| 클램핑 플레이트

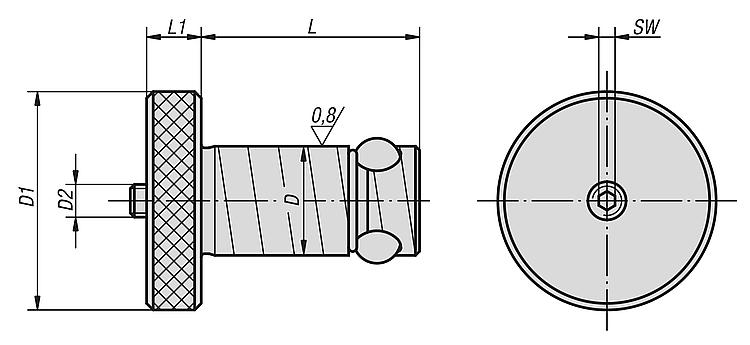

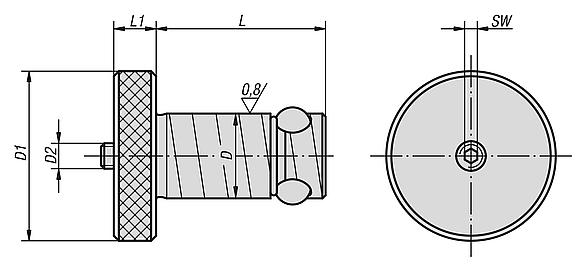

두께 ±0,05 | D | D1 | D2 | L | L1 | SW | 홀딩력
F kN | 조임 토크
max. Nm | 주문 번호.

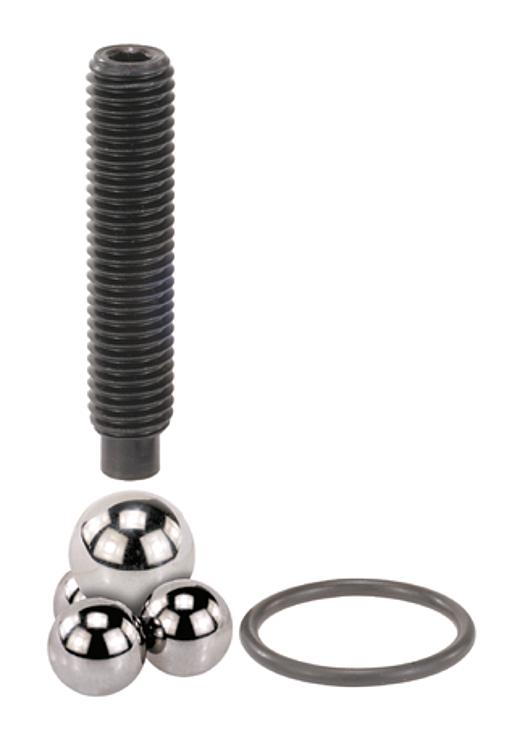

수리 키트
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K0935.13013 | 13 | 13 | 22 | M5 | 27,6 | 6 | 2,5 | 3,3 | 1 | K0935.913013 |  | | 요청 시 | | | K0935.13020 | 20 | 13 | 22 | M5 | 34,6 | 6 | 2,5 | 3,3 | 1 | K0935.913020 | | | 요청 시 | | | K0935.16020 | 20 | 16 | 32 | M6 | 36,5 | 8 | 3 | 5,3 | 3 | K0935.916020 | | | 요청 시 | | | K0935.16025 | 25 | 16 | 32 | M6 | 41,5 | 8 | 3 | 5,3 | 3 | K0935.916025 | | | 요청 시 | | | K0935.20020 | 20 | 20 | 40 | M6 | 39,5 | 10 | 3 | 13,3 | 4 | K0935.920020 | | | 요청 시 | | | K0935.20025 | 25 | 20 | 40 | M6 | 44,5 | 10 | 3 | 13,3 | 4 | K0935.920025 | | | 요청 시 | | | K0935.25020 | 20 | 25 | 45 | M8 | 44 | 10 | 4 | 30 | 9 | K0935.925020 | | | 요청 시 | | | K0935.25025 | 25 | 25 | 45 | M8 | 49 | 10 | 4 | 30 | 9 | K0935.925025 | | | 요청 시 | | | K0935.30020 | 20 | 30 | 50 | M10 | 49 | 13 | 5 | 44 | 15 | K0935.930020 | | | 요청 시 | | | K0935.30025 | 25 | 30 | 50 | M10 | 54 | 13 | 5 | 44 | 15 | K0935.930025 | | | 요청 시 | | | K0935.35020 | 20 | 35 | 60 | M12 | 51 | 13 | 6 | 68 | 25 | K0935.935020 | | | 요청 시 | | | K0935.35025 | 25 | 35 | 60 | M12 | 56 | 13 | 6 | 68 | 25 | K0935.935025 | | | 요청 시 | | | K0935.35040 | 40 | 35 | 60 | M12 | 71 | 13 | 6 | 68 | 25 | K0935.935040 | | | 요청 시 | | | K0935.35050 | 50 | 35 | 60 | M12 | 81 | 13 | 6 | 68 | 25 | K0935.935050 | | | 요청 시 | | | K0935.50020 | 20 | 50 | 75 | M20 | 64 | 20 | 10 | 88 | 50 | K0935.950020 | | | 요청 시 | | | K0935.50025 | 25 | 50 | 75 | M20 | 69 | 20 | 10 | 88 | 50 | K0935.950025 | | | 요청 시 | | | K0935.50040 | 40 | 50 | 75 | M20 | 84 | 20 | 10 | 88 | 50 | K0935.950040 | | | 요청 시 | | | K0935.50050 | 50 | 50 | 75 | M20 | 94 | 20 | 10 | 88 | 50 | K0935.950050 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
