K0122

암나사가 있는 아연 다이캐스 클램핑 레버, 검정 스틸 나사 인써트

뒤로

제품
- 클래시커
  - 클램프 레버
    - 품목 그룹 클램핑 레버
      - 조절식 클램핑 레버
        암나사가 있는 아연 다이캐스 클램핑 레버, 검정 스틸 나사 인써트

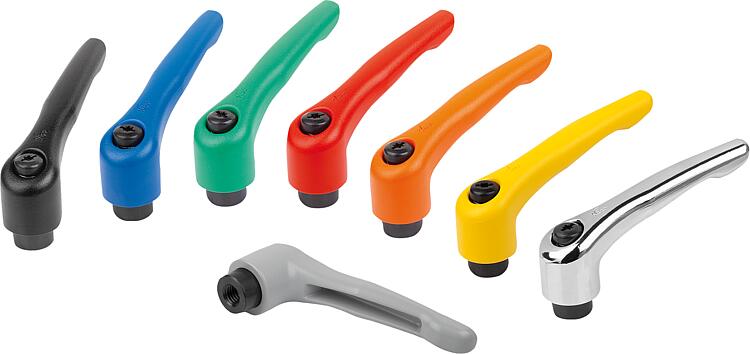

품목 설명/제품 이미지

설명재질:그립 레버, 아연 다이캐스팅 DIN EN 12844.

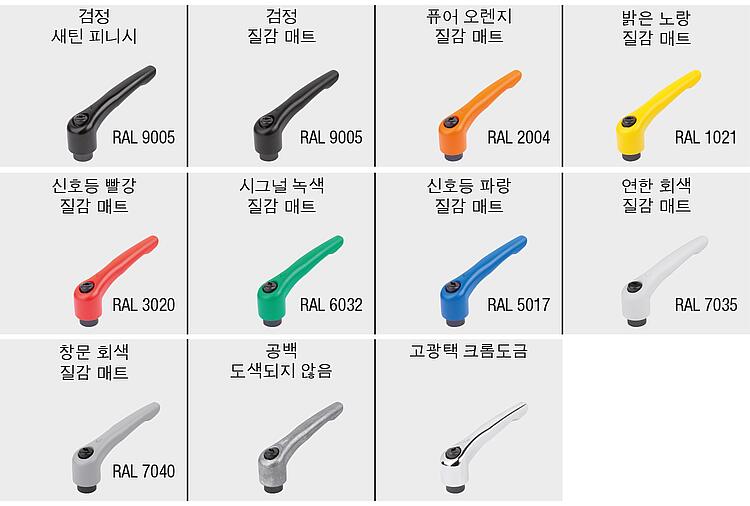

스틸 부품, 경도 등급 5.8.표면 마무리:플라스틱 코팅 혹은 고광택 크롬도금 그립 레버. 검정 산화 스틸 부품.요청 시:기타 수나사, 색상 및 특수 설계 버전.
다른 길이의 요구 치수 "H1"에 대해서는 추가 비용으로 공급 가능함.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0122 암나사가 있는 아연 다이캐스 클램핑 레버, 검정 스틸 나사 인써트

321 kB

도면 (전체 요약)

암나사 클램프 레버, 광택 처리

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	본체 색상	표면 기본 몸체	크기	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	톱니 수	가격
K0122.9031	검정 RAL 9005	새틴 피니시	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.9041	검정 RAL 9005	새틴 피니시	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.9051	검정 RAL 9005	새틴 피니시	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.0031	검정 RAL 9005	새틴 피니시	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.0041	검정 RAL 9005	새틴 피니시	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.0051	검정 RAL 9005	새틴 피니시	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.1041	검정 RAL 9005	새틴 피니시	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.1051	검정 RAL 9005	새틴 피니시	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.1061	검정 RAL 9005	새틴 피니시	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.2061	검정 RAL 9005	새틴 피니시	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.2081	검정 RAL 9005	새틴 피니시	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.3081	검정 RAL 9005	새틴 피니시	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.3101	검정 RAL 9005	새틴 피니시	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.4101	검정 RAL 9005	새틴 피니시	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.4121	검정 RAL 9005	새틴 피니시	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.5121	검정 RAL 9005	새틴 피니시	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.5161	검정 RAL 9005	새틴 피니시	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시

암나사 클램프 레버, 질감이 있는 매트

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	본체 색상	표면 기본 몸체	크기	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	톱니 수	가격
K0122.903181	검정 RAL 9005	질감 매트	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.904181	검정 RAL 9005	질감 매트	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.905181	검정 RAL 9005	질감 매트	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.003181	검정 RAL 9005	질감 매트	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.004181	검정 RAL 9005	질감 매트	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.005181	검정 RAL 9005	질감 매트	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.104181	검정 RAL 9005	질감 매트	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.105181	검정 RAL 9005	질감 매트	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.106181	검정 RAL 9005	질감 매트	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.206181	검정 RAL 9005	질감 매트	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.208181	검정 RAL 9005	질감 매트	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.308181	검정 RAL 9005	질감 매트	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.310181	검정 RAL 9005	질감 매트	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.410181	검정 RAL 9005	질감 매트	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.412181	검정 RAL 9005	질감 매트	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.512181	검정 RAL 9005	질감 매트	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.516181	검정 RAL 9005	질감 매트	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.903182	퓨어 오렌지 RAL 2004	질감 매트	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.904182	퓨어 오렌지 RAL 2004	질감 매트	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.905182	퓨어 오렌지 RAL 2004	질감 매트	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.003182	퓨어 오렌지 RAL 2004	질감 매트	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.004182	퓨어 오렌지 RAL 2004	질감 매트	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.005182	퓨어 오렌지 RAL 2004	질감 매트	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.104182	퓨어 오렌지 RAL 2004	질감 매트	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.105182	퓨어 오렌지 RAL 2004	질감 매트	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.106182	퓨어 오렌지 RAL 2004	질감 매트	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.206182	퓨어 오렌지 RAL 2004	질감 매트	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.208182	퓨어 오렌지 RAL 2004	질감 매트	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.308182	퓨어 오렌지 RAL 2004	질감 매트	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.310182	퓨어 오렌지 RAL 2004	질감 매트	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.410182	퓨어 오렌지 RAL 2004	질감 매트	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.412182	퓨어 오렌지 RAL 2004	질감 매트	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.512182	퓨어 오렌지 RAL 2004	질감 매트	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.516182	퓨어 오렌지 RAL 2004	질감 매트	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.903183	밝은 노랑 RAL 1021	질감 매트	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.904183	밝은 노랑 RAL 1021	질감 매트	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.905183	밝은 노랑 RAL 1021	질감 매트	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.003183	밝은 노랑 RAL 1021	질감 매트	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.004183	밝은 노랑 RAL 1021	질감 매트	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.005183	밝은 노랑 RAL 1021	질감 매트	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.104183	밝은 노랑 RAL 1021	질감 매트	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.105183	밝은 노랑 RAL 1021	질감 매트	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.106183	밝은 노랑 RAL 1021	질감 매트	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.206183	밝은 노랑 RAL 1021	질감 매트	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.208183	밝은 노랑 RAL 1021	질감 매트	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.308183	밝은 노랑 RAL 1021	질감 매트	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.310183	밝은 노랑 RAL 1021	질감 매트	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.410183	밝은 노랑 RAL 1021	질감 매트	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.412183	밝은 노랑 RAL 1021	질감 매트	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.512183	밝은 노랑 RAL 1021	질감 매트	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.516183	밝은 노랑 RAL 1021	질감 매트	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.903184	신호등 빨강 RAL 3020	질감 매트	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.904184	신호등 빨강 RAL 3020	질감 매트	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.905184	신호등 빨강 RAL 3020	질감 매트	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.003184	신호등 빨강 RAL 3020	질감 매트	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.004184	신호등 빨강 RAL 3020	질감 매트	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.005184	신호등 빨강 RAL 3020	질감 매트	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.104184	신호등 빨강 RAL 3020	질감 매트	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.105184	신호등 빨강 RAL 3020	질감 매트	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.106184	신호등 빨강 RAL 3020	질감 매트	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.206184	신호등 빨강 RAL 3020	질감 매트	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.208184	신호등 빨강 RAL 3020	질감 매트	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.308184	신호등 빨강 RAL 3020	질감 매트	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.310184	신호등 빨강 RAL 3020	질감 매트	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.410184	신호등 빨강 RAL 3020	질감 매트	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.412184	신호등 빨강 RAL 3020	질감 매트	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.512184	신호등 빨강 RAL 3020	질감 매트	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.516184	신호등 빨강 RAL 3020	질감 매트	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.903185	시그널 녹색 RAL 6032	질감 매트	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.904185	시그널 녹색 RAL 6032	질감 매트	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.905185	시그널 녹색 RAL 6032	질감 매트	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.003185	시그널 녹색 RAL 6032	질감 매트	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.004185	시그널 녹색 RAL 6032	질감 매트	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.005185	시그널 녹색 RAL 6032	질감 매트	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.104185	시그널 녹색 RAL 6032	질감 매트	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.105185	시그널 녹색 RAL 6032	질감 매트	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.106185	시그널 녹색 RAL 6032	질감 매트	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.206185	시그널 녹색 RAL 6032	질감 매트	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.208185	시그널 녹색 RAL 6032	질감 매트	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.308185	시그널 녹색 RAL 6032	질감 매트	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.310185	시그널 녹색 RAL 6032	질감 매트	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.410185	시그널 녹색 RAL 6032	질감 매트	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.412185	시그널 녹색 RAL 6032	질감 매트	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.512185	시그널 녹색 RAL 6032	질감 매트	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.516185	시그널 녹색 RAL 6032	질감 매트	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.903186	신호등 파랑 RAL 5017	질감 매트	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.904186	신호등 파랑 RAL 5017	질감 매트	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.905186	신호등 파랑 RAL 5017	질감 매트	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.003186	신호등 파랑 RAL 5017	질감 매트	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.004186	신호등 파랑 RAL 5017	질감 매트	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.005186	신호등 파랑 RAL 5017	질감 매트	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.104186	신호등 파랑 RAL 5017	질감 매트	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.105186	신호등 파랑 RAL 5017	질감 매트	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.106186	신호등 파랑 RAL 5017	질감 매트	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.206186	신호등 파랑 RAL 5017	질감 매트	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.208186	신호등 파랑 RAL 5017	질감 매트	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.308186	신호등 파랑 RAL 5017	질감 매트	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.310186	신호등 파랑 RAL 5017	질감 매트	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.410186	신호등 파랑 RAL 5017	질감 매트	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.412186	신호등 파랑 RAL 5017	질감 매트	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.512186	신호등 파랑 RAL 5017	질감 매트	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.516186	신호등 파랑 RAL 5017	질감 매트	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.903187	연한 회색 RAL 7035	질감 매트	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.904187	연한 회색 RAL 7035	질감 매트	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.905187	연한 회색 RAL 7035	질감 매트	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.003187	연한 회색 RAL 7035	질감 매트	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.004187	연한 회색 RAL 7035	질감 매트	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.005187	연한 회색 RAL 7035	질감 매트	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.104187	연한 회색 RAL 7035	질감 매트	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.105187	연한 회색 RAL 7035	질감 매트	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.106187	연한 회색 RAL 7035	질감 매트	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.206187	연한 회색 RAL 7035	질감 매트	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.208187	연한 회색 RAL 7035	질감 매트	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.308187	연한 회색 RAL 7035	질감 매트	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.310187	연한 회색 RAL 7035	질감 매트	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.410187	연한 회색 RAL 7035	질감 매트	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.412187	연한 회색 RAL 7035	질감 매트	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.512187	연한 회색 RAL 7035	질감 매트	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.516187	연한 회색 RAL 7035	질감 매트	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.903188	창문 회색 RAL 7040	질감 매트	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.904188	창문 회색 RAL 7040	질감 매트	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.905188	창문 회색 RAL 7040	질감 매트	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.003188	창문 회색 RAL 7040	질감 매트	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.004188	창문 회색 RAL 7040	질감 매트	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.005188	창문 회색 RAL 7040	질감 매트	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.104188	창문 회색 RAL 7040	질감 매트	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.105188	창문 회색 RAL 7040	질감 매트	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.106188	창문 회색 RAL 7040	질감 매트	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.206188	창문 회색 RAL 7040	질감 매트	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.208188	창문 회색 RAL 7040	질감 매트	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.308188	창문 회색 RAL 7040	질감 매트	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.310188	창문 회색 RAL 7040	질감 매트	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.410188	창문 회색 RAL 7040	질감 매트	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.412188	창문 회색 RAL 7040	질감 매트	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.512188	창문 회색 RAL 7040	질감 매트	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.516188	창문 회색 RAL 7040	질감 매트	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시

암나사 클램프 레버, 자연적 마무리

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	표면 기본 몸체	크기	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	톱니 수	가격
K0122.903008	자연적 마무리	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.904008	자연적 마무리	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.905008	자연적 마무리	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.003008	자연적 마무리	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.004008	자연적 마무리	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.005008	자연적 마무리	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.104008	자연적 마무리	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.105008	자연적 마무리	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.106008	자연적 마무리	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.206008	자연적 마무리	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.208008	자연적 마무리	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.308008	자연적 마무리	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.310008	자연적 마무리	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.410008	자연적 마무리	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.412008	자연적 마무리	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.512008	자연적 마무리	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.516008	자연적 마무리	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시

클램프 레버 암나사, 고광택 크롬 도금

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	본체 색상	표면 기본 몸체	크기	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	톱니 수	가격
K0122.9036	실버	고광택 크롬 도금	9	M3	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.9046	실버	고광택 크롬 도금	9	M4	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.9056	실버	고광택 크롬 도금	9	M5	6	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	요청 시
K0122.0036	실버	고광택 크롬 도금	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.0046	실버	고광택 크롬 도금	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.0056	실버	고광택 크롬 도금	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	요청 시
K0122.1046	실버	고광택 크롬 도금	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.1056	실버	고광택 크롬 도금	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.1066	실버	고광택 크롬 도금	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	요청 시
K0122.2066	실버	고광택 크롬 도금	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.2086	실버	고광택 크롬 도금	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	요청 시
K0122.3086	실버	고광택 크롬 도금	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.3106	실버	고광택 크롬 도금	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	요청 시
K0122.4106	실버	고광택 크롬 도금	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.4126	실버	고광택 크롬 도금	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	요청 시
K0122.5126	실버	고광택 크롬 도금	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시
K0122.5166	실버	고광택 크롬 도금	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	요청 시

이 카탈로그 다른 품목

<< | < | 1-10 | 11-20 | 21-30 | 31-40 | 41-50 | 51-54 | > | >>

K0252

수나사가 있는 ECO 플라스틱 클램핑 레버, 스틸 나사 인써트 청색 피막 처리

K0269

클램핑 레버 플라스틱, 수나사산 및 아연 톱니 링 있음, 나사산 인서트, 스틸, 검정 산화처리

K0270

클램핑 레버 플라스틱, 암나사산 및 아연 톱니 링 있음, 나사산 인서트, 스테인리스 스틸

K0269

암나사가 있는 정전기 방지 플라스틱 클램핑 레버, 검정 스틸 나사 인써트

K0122

암나사가 있는 아연 다이캐스 클램핑 레버, 검정 스틸 나사 인써트

K0982

암나사가 있는 인체 공학적 플라스틱 클램핑 레버, 스테인레스 나사 인써트

K0120

클램핑 레버, 스틸, 수나사산 있음, 해머효과 칠, 나사산 인서트, 스틸, 검정 산화처리

K0123

암나사와 보호 캡이 있는 아연 다이캐스 클램핑 레버, 스테인레스 나사 인써트

K0123

암나사와 보호 캡이 있는 아연 다이캐스 클램핑 레버, 스테인레스 나사 인써트

K0982

수나사가 있는 인체 공학적 플라스틱 클램핑 레버, 스테인레스 나사 인써트

<< | < | 1-10 | 11-20 | 21-30 | 31-40 | 41-50 | 51-54 | > | >>

검색

장바구니

품목 수:

합계:

0.00 €

표시

빠른 주문

주문 신청서

재고 확인

여기에서 제품 가용성을 검사할 수 있습니다.

재고 확인 검사

하이클라쎄 테크닉
인천광역시 남동구 구월동 선수촌공원로 1
구월테크노밸리 D동 1009호
한국

Tel.: 032-465-1520
Fax: 032-465-1521

견적 요청은 아래 메일로 보내주세요
E-Mail: highklasse@highklasse.co.kr
Internet: www.highklasse.co.kr

클램프 레버

클램핑 레버는 고정 작업 및 클램핑 작업 시 수동 조정을 하기 위해 제작된 부품입니다.자세히...

인쇄

Top

전화: 031-430-1520 · 팩스: 031-624-6059
