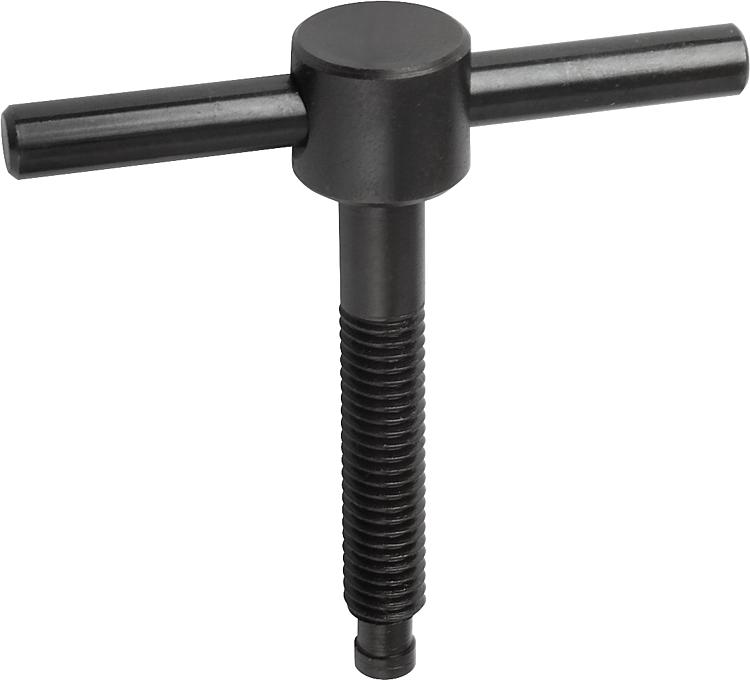

        고정식 노브가 달린 T 나사 DIN 6304

품목 설명/제품 이미지

설명재질:스틸.표면 마무리:검정 산화 처리, 스러스트 포인트 경화 처리.정보:고정식 스핀들이 있는 패드 스크류의 경우 스핀들이 압입되어 있습니다.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0756_FK 고정식 노브가 달린 T 나사 DIN 6304

137 kB

도면

캐드데이터 및 상세 정보

주문 번호	모델 1	D1	D2	D3	D4	L1	L2	L3	L5	Z2	min. α	가격
K0756.106X40	고정식 스핀들	M6	12	5	4,5	40	10	50	30	6	7°	요청 시
K0756.106X50	고정식 스핀들	M6	12	5	4,5	50	10	50	40	6	7°	요청 시
K0756.108X50	고정식 스핀들	M8	14	6	6	50	12	60	35	7,5	4°	요청 시
K0756.108X60	고정식 스핀들	M8	14	6	6	60	12	60	45	7,5	4°	요청 시
K0756.110X60	고정식 스핀들	M10	18	8	8	60	14	80	40	9	3°	요청 시
K0756.110X70	고정식 스핀들	M10	18	8	8	70	14	80	50	9	3°	요청 시
K0756.112X70	고정식 스핀들	M12	20	10	8	70	18	100	50	10	3°	요청 시
K0756.112X80	고정식 스핀들	M12	20	10	8	80	18	100	60	10	3°	요청 시
K0756.116X75	고정식 스핀들	M16	24	12	12	75	20	120	55	12	5°	요청 시
K0756.116X90	고정식 스핀들	M16	24	12	12	90	20	120	70	12	5°	요청 시
K0756.116X110	고정식 스핀들	M16	24	12	12	110	20	120	90	12	5°	요청 시
K0756.120X75	고정식 스핀들	M20	30	16	15,5	75	28	140	55	14	4°	요청 시
K0756.120X90	고정식 스핀들	M20	30	16	15,5	90	28	140	70	14	4°	요청 시
K0756.120X110	고정식 스핀들	M20	30	16	15,5	110	28	140	90	14	4°	요청 시

이 카탈로그 다른 품목

K0756_LK

이동식 클램핑 나사가 달린 T나사 DIN 6306
