K1647

육각 헤드 나사, 스테인리스 스틸, 씰링 링 포함 Hygienic DESIGN

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 기계 유닛 및 장치 유닛
    - 스크류, 너트 및 와셔
      - 육각 헤드 나사, 스테인리스 스틸, 씰링 링 포함 Hygienic DESIGN

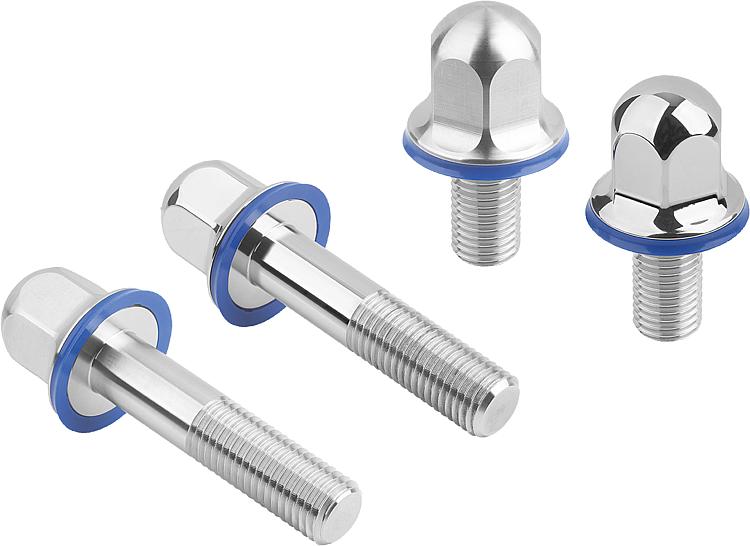

품목 설명/제품 이미지

설명제품 설명:Hygienic DESIGN 나사 시스템은 식품 가공 분야에 사용하기 위해 개발되었습니다. 세척에 최적화된 형상과 0.8µm 미만의 표면 거칠기기가 특히 중요합니다. 전체 시스템은 사전 조립된 씰링 링 덕분에 빠르고 간편한 제품 사용에 의해 완성됩니다.재질:육각 헤드 스크류: 스테인레스 스틸 1.4404.
씰링 링: EU10/2011 및 FDA 준수 열가소성(POM).표면 마무리:육각 헤드 나사: 광택처리된 또는 광택처리되지 않은 스테인레스 스틸.
씰링 링: RAL5002 - 군청색(POM).정보:실링 링의 접촉면은 평평하며 나사 구멍에 직각으로 배열되고 표면 거칠기는 Ra ≤ 0.8µm인 것이 좋습니다.
실링 링은 산성 세척(pH 값 < 4) 및 산화제에 적합하지 않습니다.온도 범위:-20 °C ~ +100 °C(POM).장점:사전 조립된 교환 가능한 씰링 링.
식품 처리 표준 준수 소재.
세척에 최적화된 형상.요청 시:특수 설계 버전.경고:사용자는 Hygienic DESIGN 나사 체결부의 적합성을 각 상황에 대해 점검해야 합니다. 씰링 링은 각기 부화와 외부 요인(온도, 세척 매체, 제품 매체)에 따라 정기적으로 점검하고, 필요시 교환해야 합니다.액세서리:씰링 링 K1649.
씰링 링이 있는 스테인레스 스틸 육각 너트 K1648.
플라스틱 인서트가 있는 소켓 K1361.

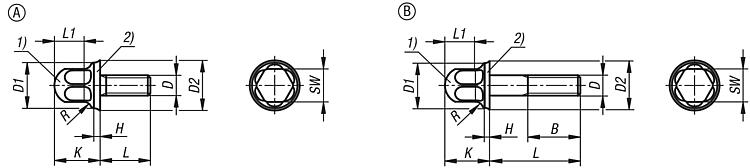

보호 캡이 있는 링/포크 렌치 K1362.나사 버전:M4 - M16.인도 품목씰링 링이 포함된 육각 헤드 스크류.도면 설명:

1) 육각 헤드 나사
2) 씰링 링

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1647 육각 헤드 나사, 스테인리스 스틸, 씰링 링 포함 Hygienic DESIGN

234 kB

도면

캐드데이터 및 상세 정보

주문 번호	타입	형태 타입	표면 기본 몸체	B	D	D1	D2	H	K	L	L1	R	SW	가격
K1647.1104X08	A	샤프트 없음	광택처리	-	M4	10	11,25	2	11,1	8	5,9	3	7	요청 시
K1647.1104X10	A	샤프트 없음	광택처리	-	M4	10	11,25	2	11,1	10	5,9	3	7	요청 시
K1647.1104X12	A	샤프트 없음	광택처리	-	M4	10	11,25	2	11,1	12	5,9	3	7	요청 시
K1647.1104X16	A	샤프트 없음	광택처리	-	M4	10	11,25	2	11,1	16	5,9	3	7	요청 시
K1647.1104X20	A	샤프트 없음	광택처리	-	M4	10	11,25	2	11,1	20	5,9	3	7	요청 시
K1647.1104X25	B	샤프트 있음	광택처리	14	M4	10	11,25	2	11,1	25	5,9	3	7	요청 시
K1647.1104X30	B	샤프트 있음	광택처리	14	M4	10	11,25	2	11,1	30	5,9	3	7	요청 시
K1647.1104X35	B	샤프트 있음	광택처리	14	M4	10	11,25	2	11,1	35	5,9	3	7	요청 시
K1647.1104X40	B	샤프트 있음	광택처리	14	M4	10	11,25	2	11,1	40	5,9	3	7	요청 시
K1647.1105X10	A	샤프트 없음	광택처리	-	M5	12	13,25	2	13,1	10	7,4	3	8	요청 시
K1647.1105X12	A	샤프트 없음	광택처리	-	M5	12	13,25	2	13,1	12	7,4	3	8	요청 시
K1647.1105X16	A	샤프트 없음	광택처리	-	M5	12	13,25	2	13,1	16	7,4	3	8	요청 시
K1647.1105X20	A	샤프트 없음	광택처리	-	M5	12	13,25	2	13,1	20	7,4	3	8	요청 시
K1647.1105X25	B	샤프트 있음	광택처리	16	M5	12	13,25	2	13,1	25	7,4	3	8	요청 시
K1647.1105X30	B	샤프트 있음	광택처리	16	M5	12	13,25	2	13,1	30	7,4	3	8	요청 시
K1647.1105X35	B	샤프트 있음	광택처리	16	M5	12	13,25	2	13,1	35	7,4	3	8	요청 시
K1647.1105X40	B	샤프트 있음	광택처리	16	M5	12	13,25	2	13,1	40	7,4	3	8	요청 시
K1647.1105X45	B	샤프트 있음	광택처리	16	M5	12	13,25	2	13,1	45	7,4	3	8	요청 시
K1647.1105X50	B	샤프트 있음	광택처리	16	M5	12	13,25	2	13,1	50	7,4	3	8	요청 시
K1647.1106X12	A	샤프트 없음	광택처리	-	M6	14	15,74	2,5	15,1	12	9,1	3	10	요청 시
K1647.1106X16	A	샤프트 없음	광택처리	-	M6	14	15,74	2,5	15,1	16	9,1	3	10	요청 시
K1647.1106X20	A	샤프트 없음	광택처리	-	M6	14	15,74	2,5	15,1	20	9,1	3	10	요청 시
K1647.1106X25	A	샤프트 없음	광택처리	-	M6	14	15,74	2,5	15,1	25	9,1	3	10	요청 시
K1647.1106X30	B	샤프트 있음	광택처리	18	M6	14	15,74	2,5	15,1	30	9,1	3	10	요청 시
K1647.1106X35	B	샤프트 있음	광택처리	18	M6	14	15,74	2,5	15,1	35	9,1	3	10	요청 시
K1647.1106X40	B	샤프트 있음	광택처리	18	M6	14	15,74	2,5	15,1	40	9,1	3	10	요청 시
K1647.1106X45	B	샤프트 있음	광택처리	18	M6	14	15,74	2,5	15,1	45	9,1	3	10	요청 시
K1647.1106X50	B	샤프트 있음	광택처리	18	M6	14	15,74	2,5	15,1	50	9,1	3	10	요청 시
K1647.1106X60	B	샤프트 있음	광택처리	18	M6	14	15,74	2,5	15,1	60	9,1	3	10	요청 시
K1647.1108X16	A	샤프트 없음	광택처리	-	M8	18	19,74	2,5	18,1	16	11,7	3	13	요청 시
K1647.1108X20	A	샤프트 없음	광택처리	-	M8	18	19,74	2,5	18,1	20	11,7	3	13	요청 시
K1647.1108X25	A	샤프트 없음	광택처리	-	M8	18	19,74	2,5	18,1	25	11,7	3	13	요청 시
K1647.1108X30	A	샤프트 없음	광택처리	-	M8	18	19,74	2,5	18,1	30	11,7	3	13	요청 시
K1647.1108X35	A	샤프트 없음	광택처리	-	M8	18	19,74	2,5	18,1	35	11,7	3	13	요청 시
K1647.1108X40	B	샤프트 있음	광택처리	22	M8	18	19,74	2,5	18,1	40	11,7	3	13	요청 시
K1647.1108X45	B	샤프트 있음	광택처리	22	M8	18	19,74	2,5	18,1	45	11,7	3	13	요청 시
K1647.1108X50	B	샤프트 있음	광택처리	22	M8	18	19,74	2,5	18,1	50	11,7	3	13	요청 시
K1647.1108X60	B	샤프트 있음	광택처리	22	M8	18	19,74	2,5	18,1	60	11,7	3	13	요청 시
K1647.1108X70	B	샤프트 있음	광택처리	22	M8	18	19,74	2,5	18,1	70	11,7	3	13	요청 시
K1647.1108X80	B	샤프트 있음	광택처리	22	M8	18	19,74	2,5	18,1	80	11,7	3	13	요청 시
K1647.1110X20	A	샤프트 없음	광택처리	-	M10	22	23,74	2,5	22,1	20	15	4	16	요청 시
K1647.1110X25	A	샤프트 없음	광택처리	-	M10	22	23,74	2,5	22,1	25	15	4	16	요청 시
K1647.1110X30	A	샤프트 없음	광택처리	-	M10	22	23,74	2,5	22,1	30	15	4	16	요청 시
K1647.1110X35	A	샤프트 없음	광택처리	-	M10	22	23,74	2,5	22,1	35	15	4	16	요청 시
K1647.1110X40	A	샤프트 없음	광택처리	-	M10	22	23,74	2,5	22,1	40	15	4	16	요청 시
K1647.1110X45	B	샤프트 있음	광택처리	26	M10	22	23,74	2,5	22,1	45	15	4	16	요청 시
K1647.1110X50	B	샤프트 있음	광택처리	26	M10	22	23,74	2,5	22,1	50	15	4	16	요청 시
K1647.1110X60	B	샤프트 있음	광택처리	26	M10	22	23,74	2,5	22,1	60	15	4	16	요청 시
K1647.1110X70	B	샤프트 있음	광택처리	26	M10	22	23,74	2,5	22,1	70	15	4	16	요청 시
K1647.1110X80	B	샤프트 있음	광택처리	26	M10	22	23,74	2,5	22,1	80	15	4	16	요청 시
K1647.1112X25	A	샤프트 없음	광택처리	-	M12	26	28,25	3	25,1	25	16,1	5	18	요청 시
K1647.1112X30	A	샤프트 없음	광택처리	-	M12	26	28,25	3	25,1	30	16,1	5	18	요청 시
K1647.1112X35	A	샤프트 없음	광택처리	-	M12	26	28,25	3	25,1	35	16,1	5	18	요청 시
K1647.1112X40	A	샤프트 없음	광택처리	-	M12	26	28,25	3	25,1	40	16,1	5	18	요청 시
K1647.1112X45	A	샤프트 없음	광택처리	-	M12	26	28,25	3	25,1	45	16,1	5	18	요청 시
K1647.1112X50	B	샤프트 있음	광택처리	30	M12	26	28,25	3	25,1	50	16,1	5	18	요청 시
K1647.1112X60	B	샤프트 있음	광택처리	30	M12	26	28,25	3	25,1	60	16,1	5	18	요청 시
K1647.1112X70	B	샤프트 있음	광택처리	30	M12	26	28,25	3	25,1	70	16,1	5	18	요청 시
K1647.1112X80	B	샤프트 있음	광택처리	30	M12	26	28,25	3	25,1	80	16,1	5	18	요청 시
K1647.1116X30	A	샤프트 없음	광택처리	-	M16	35	37,25	3	32,1	30	21,8	6	24	요청 시
K1647.1116X35	A	샤프트 없음	광택처리	-	M16	35	37,25	3	32,1	35	21,8	6	24	요청 시
K1647.1116X40	A	샤프트 없음	광택처리	-	M16	35	37,25	3	32,1	40	21,8	6	24	요청 시
K1647.1116X45	A	샤프트 없음	광택처리	-	M16	35	37,25	3	32,1	45	21,8	6	24	요청 시
K1647.1116X50	A	샤프트 없음	광택처리	-	M16	35	37,25	3	32,1	50	21,8	6	24	요청 시
K1647.1116X60	A	샤프트 없음	광택처리	-	M16	35	37,25	3	32,1	60	21,8	6	24	요청 시
K1647.1116X70	B	샤프트 있음	광택처리	38	M16	35	37,25	3	32,1	70	21,8	6	24	요청 시
K1647.1116X80	B	샤프트 있음	광택처리	38	M16	35	37,25	3	32,1	80	21,8	6	24	요청 시
K1647.2104X08	A	샤프트 없음	연마되지 않음	-	M4	10	11,25	2	11,1	8	5,9	3	7	요청 시
K1647.2104X10	A	샤프트 없음	연마되지 않음	-	M4	10	11,25	2	11,1	10	5,9	3	7	요청 시
K1647.2104X12	A	샤프트 없음	연마되지 않음	-	M4	10	11,25	2	11,1	12	5,9	3	7	요청 시
K1647.2104X16	A	샤프트 없음	연마되지 않음	-	M4	10	11,25	2	11,1	16	5,9	3	7	요청 시
K1647.2104X20	A	샤프트 없음	연마되지 않음	-	M4	10	11,25	2	11,1	20	5,9	3	7	요청 시
K1647.2104X25	B	샤프트 있음	연마되지 않음	14	M4	10	11,25	2	11,1	25	5,9	3	7	요청 시
K1647.2104X30	B	샤프트 있음	연마되지 않음	14	M4	10	11,25	2	11,1	30	5,9	3	7	요청 시
K1647.2104X35	B	샤프트 있음	연마되지 않음	14	M4	10	11,25	2	11,1	35	5,9	3	7	요청 시
K1647.2104X40	B	샤프트 있음	연마되지 않음	14	M4	10	11,25	2	11,1	40	5,9	3	7	요청 시
K1647.2105X10	A	샤프트 없음	연마되지 않음	-	M5	12	13,25	2	13,1	10	7,4	3	8	요청 시
K1647.2105X12	A	샤프트 없음	연마되지 않음	-	M5	12	13,25	2	13,1	12	7,4	3	8	요청 시
K1647.2105X16	A	샤프트 없음	연마되지 않음	-	M5	12	13,25	2	13,1	16	7,4	3	8	요청 시
K1647.2105X20	A	샤프트 없음	연마되지 않음	-	M5	12	13,25	2	13,1	20	7,4	3	8	요청 시
K1647.2105X25	B	샤프트 있음	연마되지 않음	16	M5	12	13,25	2	13,1	25	7,4	3	8	요청 시
K1647.2105X30	B	샤프트 있음	연마되지 않음	16	M5	12	13,25	2	13,1	30	7,4	3	8	요청 시
K1647.2105X35	B	샤프트 있음	연마되지 않음	16	M5	12	13,25	2	13,1	35	7,4	3	8	요청 시
K1647.2105X40	B	샤프트 있음	연마되지 않음	16	M5	12	13,25	2	13,1	40	7,4	3	8	요청 시
K1647.2105X45	B	샤프트 있음	연마되지 않음	16	M5	12	13,25	2	13,1	45	7,4	3	8	요청 시
K1647.2105X50	B	샤프트 있음	연마되지 않음	16	M5	12	13,25	2	13,1	50	7,4	3	8	요청 시
K1647.2106X12	A	샤프트 없음	연마되지 않음	-	M6	14	15,74	2,5	15,1	12	9,1	3	10	요청 시
K1647.2106X16	A	샤프트 없음	연마되지 않음	-	M6	14	15,74	2,5	15,1	16	9,1	3	10	요청 시
K1647.2106X20	A	샤프트 없음	연마되지 않음	-	M6	14	15,74	2,5	15,1	20	9,1	3	10	요청 시
K1647.2106X25	A	샤프트 없음	연마되지 않음	-	M6	14	15,74	2,5	15,1	25	9,1	3	10	요청 시
K1647.2106X30	B	샤프트 있음	연마되지 않음	18	M6	14	15,74	2,5	15,1	30	9,1	3	10	요청 시
K1647.2106X35	B	샤프트 있음	연마되지 않음	18	M6	14	15,74	2,5	15,1	35	9,1	3	10	요청 시
K1647.2106X40	B	샤프트 있음	연마되지 않음	18	M6	14	15,74	2,5	15,1	40	9,1	3	10	요청 시
K1647.2106X45	B	샤프트 있음	연마되지 않음	18	M6	14	15,74	2,5	15,1	45	9,1	3	10	요청 시
K1647.2106X50	B	샤프트 있음	연마되지 않음	18	M6	14	15,74	2,5	15,1	50	9,1	3	10	요청 시
K1647.2106X60	B	샤프트 있음	연마되지 않음	18	M6	14	15,74	2,5	15,1	60	9,1	3	10	요청 시
K1647.2108X16	A	샤프트 없음	연마되지 않음	-	M8	18	19,74	2,5	18,1	16	11,7	3	13	요청 시
K1647.2108X20	A	샤프트 없음	연마되지 않음	-	M8	18	19,74	2,5	18,1	20	11,7	3	13	요청 시
K1647.2108X25	A	샤프트 없음	연마되지 않음	-	M8	18	19,74	2,5	18,1	25	11,7	3	13	요청 시
K1647.2108X30	A	샤프트 없음	연마되지 않음	-	M8	18	19,74	2,5	18,1	30	11,7	3	13	요청 시
K1647.2108X35	A	샤프트 없음	연마되지 않음	-	M8	18	19,74	2,5	18,1	35	11,7	3	13	요청 시
K1647.2108X40	B	샤프트 있음	연마되지 않음	22	M8	18	19,74	2,5	18,1	40	11,7	3	13	요청 시
K1647.2108X45	B	샤프트 있음	연마되지 않음	22	M8	18	19,74	2,5	18,1	45	11,7	3	13	요청 시
K1647.2108X50	B	샤프트 있음	연마되지 않음	22	M8	18	19,74	2,5	18,1	50	11,7	3	13	요청 시
K1647.2108X60	B	샤프트 있음	연마되지 않음	22	M8	18	19,74	2,5	18,1	60	11,7	3	13	요청 시
K1647.2108X70	B	샤프트 있음	연마되지 않음	22	M8	18	19,74	2,5	18,1	70	11,7	3	13	요청 시
K1647.2108X80	B	샤프트 있음	연마되지 않음	22	M8	18	19,74	2,5	18,1	80	11,7	3	13	요청 시
K1647.2110X20	A	샤프트 없음	연마되지 않음	-	M10	22	23,74	2,5	22,1	20	15	4	16	요청 시
K1647.2110X25	A	샤프트 없음	연마되지 않음	-	M10	22	23,74	2,5	22,1	25	15	4	16	요청 시
K1647.2110X30	A	샤프트 없음	연마되지 않음	-	M10	22	23,74	2,5	22,1	30	15	4	16	요청 시
K1647.2110X35	A	샤프트 없음	연마되지 않음	-	M10	22	23,74	2,5	22,1	35	15	4	16	요청 시
K1647.2110X40	A	샤프트 없음	연마되지 않음	-	M10	22	23,74	2,5	22,1	40	15	4	16	요청 시
K1647.2110X45	B	샤프트 있음	연마되지 않음	26	M10	22	23,74	2,5	22,1	45	15	4	16	요청 시
K1647.2110X50	B	샤프트 있음	연마되지 않음	26	M10	22	23,74	2,5	22,1	50	15	4	16	요청 시
K1647.2110X60	B	샤프트 있음	연마되지 않음	26	M10	22	23,74	2,5	22,1	60	15	4	16	요청 시
K1647.2110X70	B	샤프트 있음	연마되지 않음	26	M10	22	23,74	2,5	22,1	70	15	4	16	요청 시
K1647.2110X80	B	샤프트 있음	연마되지 않음	26	M10	22	23,74	2,5	22,1	80	15	4	16	요청 시
K1647.2112X25	A	샤프트 없음	연마되지 않음	-	M12	26	28,25	3	25,1	25	16,1	5	18	요청 시
K1647.2112X30	A	샤프트 없음	연마되지 않음	-	M12	26	28,25	3	25,1	30	16,1	5	18	요청 시
K1647.2112X35	A	샤프트 없음	연마되지 않음	-	M12	26	28,25	3	25,1	35	16,1	5	18	요청 시
K1647.2112X40	A	샤프트 없음	연마되지 않음	-	M12	26	28,25	3	25,1	40	16,1	5	18	요청 시
K1647.2112X45	A	샤프트 없음	연마되지 않음	-	M12	26	28,25	3	25,1	45	16,1	5	18	요청 시
K1647.2112X50	B	샤프트 있음	연마되지 않음	30	M12	26	28,25	3	25,1	50	16,1	5	18	요청 시
K1647.2112X60	B	샤프트 있음	연마되지 않음	30	M12	26	28,25	3	25,1	60	16,1	5	18	요청 시
K1647.2112X70	B	샤프트 있음	연마되지 않음	30	M12	26	28,25	3	25,1	70	16,1	5	18	요청 시
K1647.2112X80	B	샤프트 있음	연마되지 않음	30	M12	26	28,25	3	25,1	80	16,1	5	18	요청 시
K1647.2116X30	A	샤프트 없음	연마되지 않음	-	M16	35	37,25	3	32,1	30	21,8	6	24	요청 시
K1647.2116X35	A	샤프트 없음	연마되지 않음	-	M16	35	37,25	3	32,1	35	21,8	6	24	요청 시
K1647.2116X40	A	샤프트 없음	연마되지 않음	-	M16	35	37,25	3	32,1	40	21,8	6	24	요청 시
K1647.2116X45	A	샤프트 없음	연마되지 않음	-	M16	35	37,25	3	32,1	45	21,8	6	24	요청 시
K1647.2116X50	A	샤프트 없음	연마되지 않음	-	M16	35	37,25	3	32,1	50	21,8	6	24	요청 시
K1647.2116X60	A	샤프트 없음	연마되지 않음	-	M16	35	37,25	3	32,1	60	21,8	6	24	요청 시
K1647.2116X70	B	샤프트 있음	연마되지 않음	38	M16	35	37,25	3	32,1	70	21,8	6	24	요청 시
K1647.2116X80	B	샤프트 있음	연마되지 않음	38	M16	35	37,25	3	32,1	80	21,8	6	24	요청 시
