K0177_PB

로케이팅 홀 플랫 컨트롤 그립

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램프 레버, 텐션 레버 및 캠 레버
    - 클램핑 레버
      - 플랫 텐셔 레버
        로케이팅 홀 플랫 컨트롤 그립

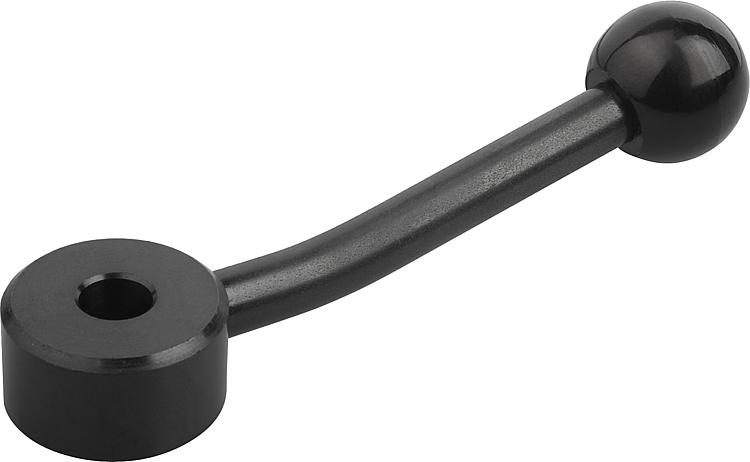

품목 설명/제품 이미지

설명재질:스틸 부품 경도 등급 5.8.
볼 노브 열경화성 PF 31, 검정색.표면 마무리:검정 산화.정보:간단한 클램핑 작업이나 전환 처리를 위해서는 전환 그립을 이용할 수 있습니다. 필요 시에는 클램핑 공간이 매우 많이 존재하므로 전환 그립을 360° 회전시킬 수 있습니다.요청 시:기타 암나사, 로케이팅 홀 및 별 모양 소켓.
다른 길이의 요구 치수 "A"에
대해서는 추가 비용으로 공급 가능함.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0177_PB 로케이팅 홀 플랫 컨트롤 그립

144 kB

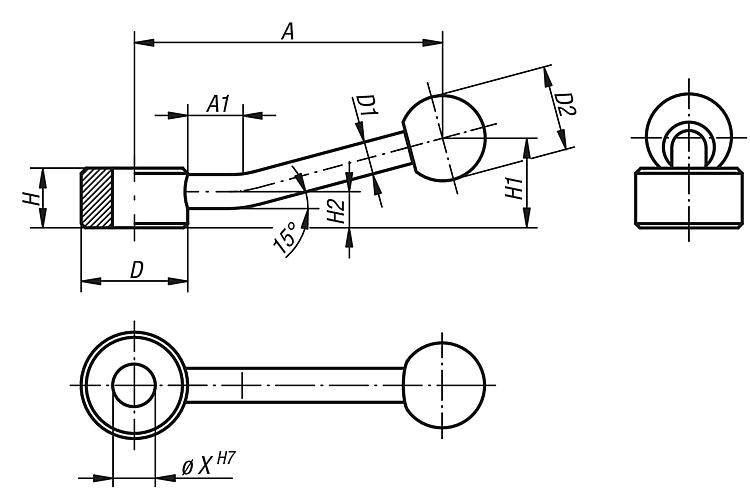

도면

캐드데이터 및 상세 정보

주문 번호	고정 방법	X	A=그립 길이	A1	D	D1	D2	H	H1	H2	가격
K0177.106	로케이팅 홀	6	75	15	25	8	20	14	22	8,5	요청 시
K0177.108	로케이팅 홀	8	75	15	25	8	20	14	22	8,5	요청 시
K0177.110	로케이팅 홀	10	75	15	25	8	20	14	22	8,5	요청 시
K0177.112	로케이팅 홀	12	100	15	33	10	25	17	27	10	요청 시
K0177.116	로케이팅 홀	16	100	15	33	10	25	17	27	10	요청 시
K0177.120	로케이팅 홀	20	128	15	41	12	30	20	36	11,5	요청 시
K0177.124	로케이팅 홀	24	128	15	41	12	30	20	36	11,5	요청 시
