K0129

플랫 텐션 레버 스테인레스 스틸 수나사

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램프 레버, 텐션 레버 및 캠 레버
    - 클램핑 레버
      - 플랫 텐션 레버 스테인레스 스틸 수나사

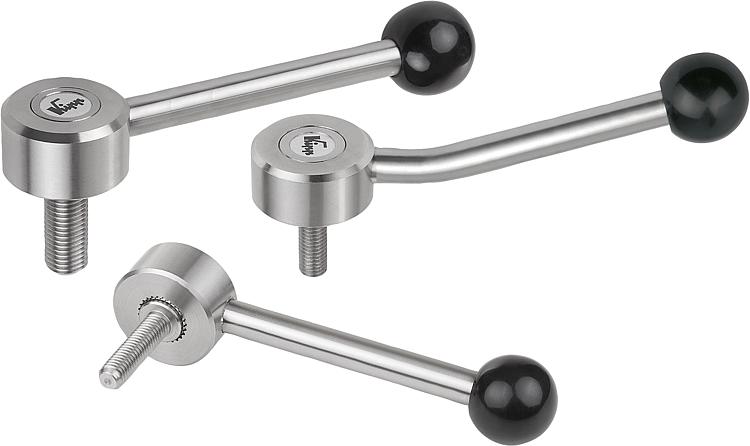

품목 설명/제품 이미지

전 품목 불러오기/필터링

설명재질:

스테인레스 스틸 부픔 1.4305.
플라스틱 볼 노브 검정색.

표면 마무리:스틸 부품 검정색.요청 시:기타 수나사, 스크류 길이 및 특수 설계 버전.
다른 위치에서의 요구 치수 "H1", "A"에
대해서는 추가 비용으로 공급 가능함.도면 설명:

1) 플랫 팁 DIN EN ISO 4753

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0129 플랫 텐션 레버 스테인레스 스틸 수나사

235 kB

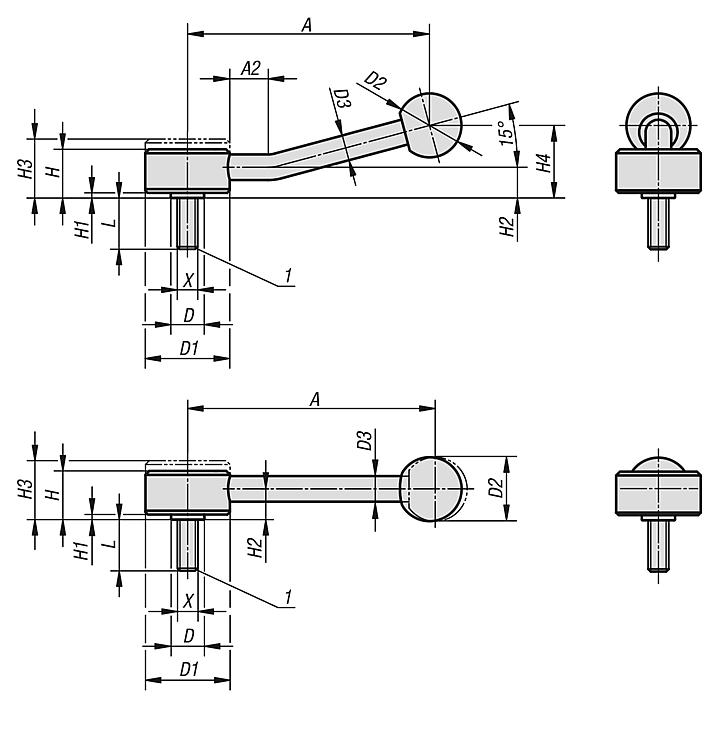

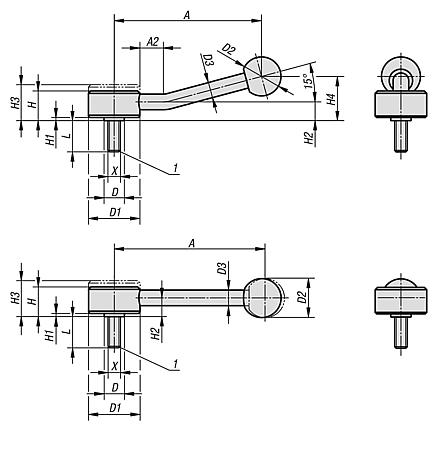

도면 (전체 요약)

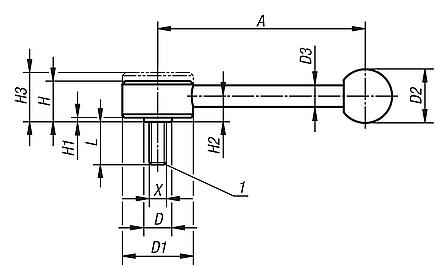

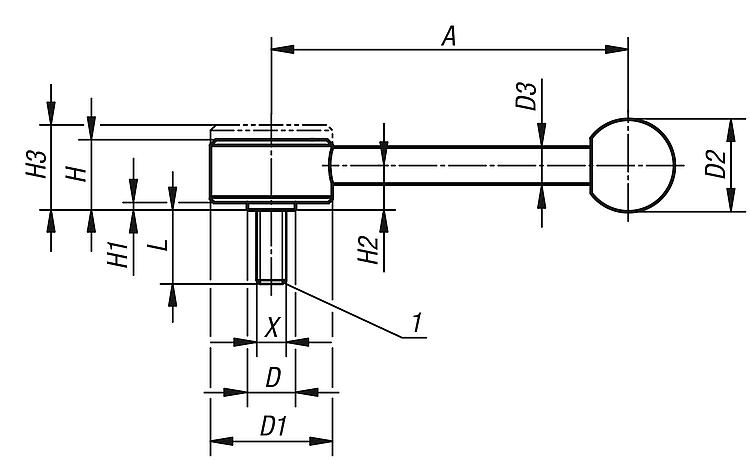

플랫 텐션 레버 스테인레스 스틸 수나사, 0 등급

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	X	A=그립 길이	D	D1	D2	D3	H	H1	H2	H3	톱니 수	L	가격
K0129.1081X30	0°	M8	102	13,5	33	25	10	19	2	12	23	26	30	요청 시
K0129.1081X40	0°	M8	102	13,5	33	25	10	19	2	12	23	26	40	요청 시
K0129.1081X50	0°	M8	102	13,5	33	25	10	19	2	12	23	26	50	요청 시
K0129.2101X30	0°	M10	131	19	41	30	12	22	2	13,5	26	30	30	요청 시
K0129.2101X40	0°	M10	131	19	41	30	12	22	2	13,5	26	30	40	요청 시
K0129.2101X50	0°	M10	131	19	41	30	12	22	2	13,5	26	30	50	요청 시
K0129.2101X60	0°	M10	131	19	41	30	12	22	2	13,5	26	30	60	요청 시
K0129.2121X30	0°	M12	131	19	41	30	12	22	2	13,5	26	30	30	요청 시
K0129.2121X40	0°	M12	131	19	41	30	12	22	2	13,5	26	30	40	요청 시
K0129.2121X50	0°	M12	131	19	41	30	12	22	2	13,5	26	30	50	요청 시
K0129.2121X60	0°	M12	131	19	41	30	12	22	2	13,5	26	30	60	요청 시
K0129.3161X40	0°	M16	148	23	45	37	14	28	2	17	33	36	40	요청 시
K0129.3161X50	0°	M16	148	23	45	37	14	28	2	17	33	36	50	요청 시
K0129.3161X60	0°	M16	148	23	45	37	14	28	2	17	33	36	60	요청 시

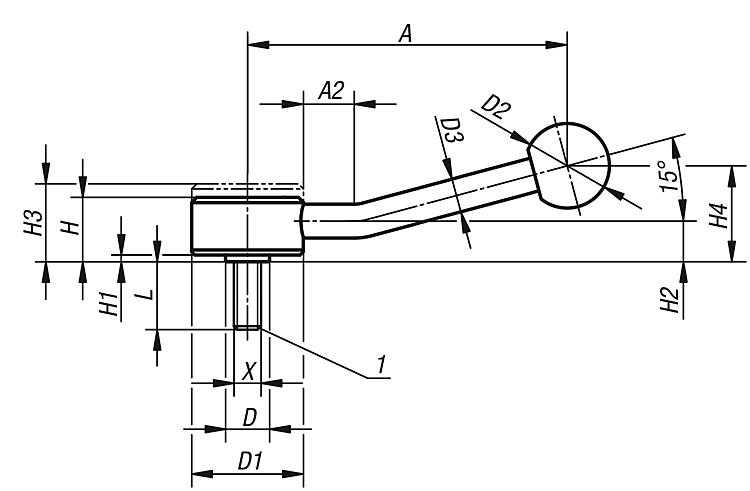

플랫 텐션 레버 스테인레스 스틸 수나사, 15 등급

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	X	A=그립 길이	A2	D	D1	D2	D3	H	H1	H2	H3	H4	톱니 수	L	가격
K0129.1082X30	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	26	30	요청 시
K0129.1082X40	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	26	40	요청 시
K0129.1082X50	15°	M8	100	15	13,5	33	25	10	19	2	12	23	29	26	50	요청 시
K0129.2102X30	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	30	요청 시
K0129.2102X40	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	40	요청 시
K0129.2102X50	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	50	요청 시
K0129.2102X60	15°	M10	127	15	19	41	30	12	22	2	13,5	26	38	30	60	요청 시
K0129.2122X30	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	30	요청 시
K0129.2122X40	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	40	요청 시
K0129.2122X50	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	50	요청 시
K0129.2122X60	15°	M12	127	15	19	41	30	12	22	2	13,5	26	38	30	60	요청 시
K0129.3162X40	15°	M16	145	15	23	45	37	14	28	2	17	33	48	36	40	요청 시
K0129.3162X50	15°	M16	145	15	23	45	37	14	28	2	17	33	48	36	50	요청 시
K0129.3162X60	15°	M16	145	15	23	45	37	14	28	2	17	33	48	36	60	요청 시
