K0114

플랫 텐션 레버 암나사

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램프 레버, 텐션 레버 및 캠 레버
    - 클램핑 레버
      - 플랫 텐션 레버 암나사

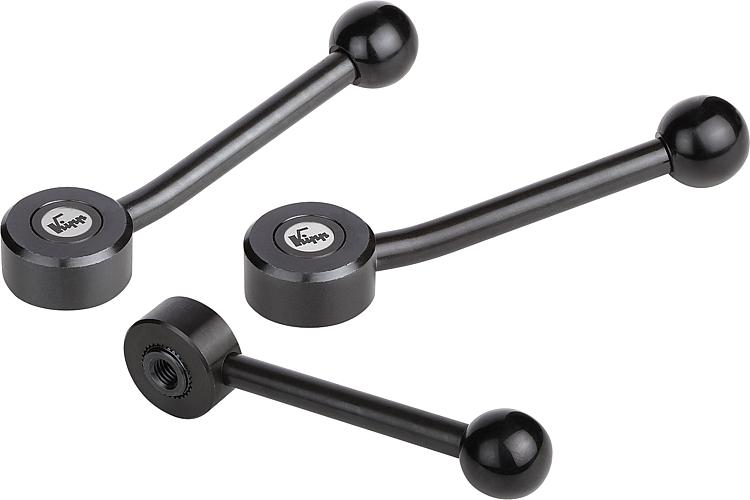

품목 설명/제품 이미지

전 품목 불러오기/필터링

설명재질:스틸 부픔 경도 등급 5.8.
플라스틱 볼 노브 검정색.표면 마무리:검정 산화.요청 시:기타 암나사 및 특수 설계 버전 다른
위치에서의 요구 치수 "H1", "A"에
대해서는 추가 비용으로 공급 가능함.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0114 플랫 텐션 레버 암나사

224 kB

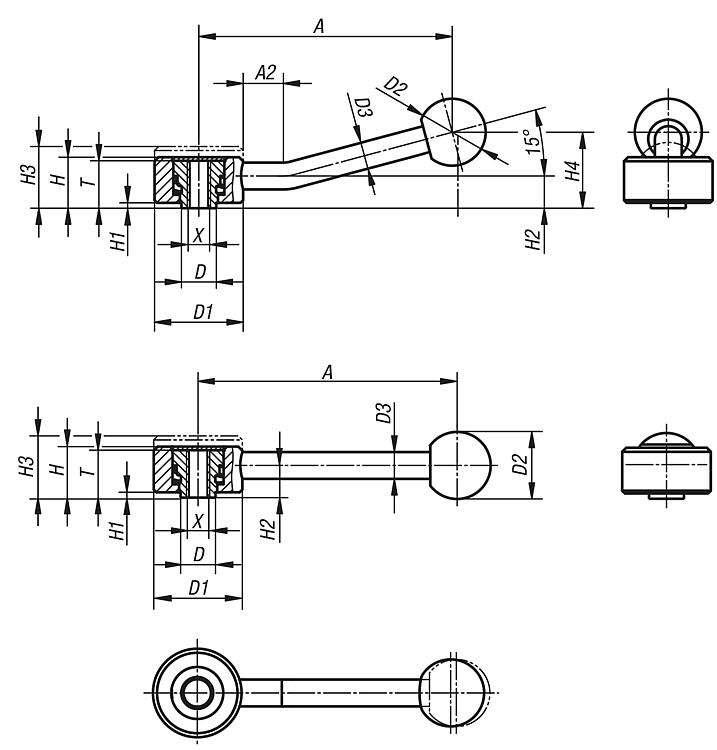

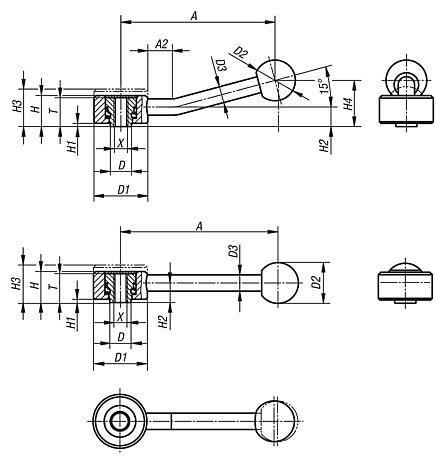

도면 (전체 요약)

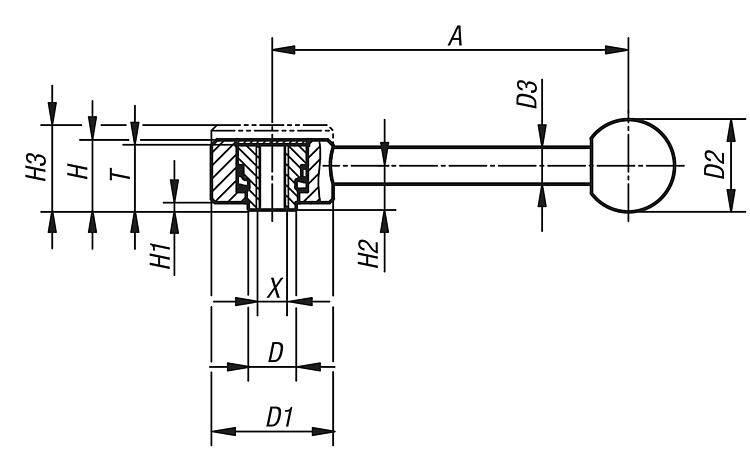

암나사 플랫 클램프 레버, 0 등급

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	X	T	A	D	D1	D2	D3	H	H1	H2	H3	톱니 수	가격
K0114.1061	0°	M6	18	102	13,5	33	25	10	19	2	12	23	26	요청 시
K0114.1081	0°	M8	18	102	13,5	33	25	10	19	2	12	23	26	요청 시
K0114.2101	0°	M10	21	131	19	41	30	12	22	2	13,5	26	30	요청 시
K0114.2121	0°	M12	21	131	19	41	30	12	22	2	13,5	26	30	요청 시
K0114.3121	0°	M12	27	148	23	45	37	14	28	2	17	33	36	요청 시
K0114.3161	0°	M16	27	148	23	45	37	14	28	2	17	33	36	요청 시

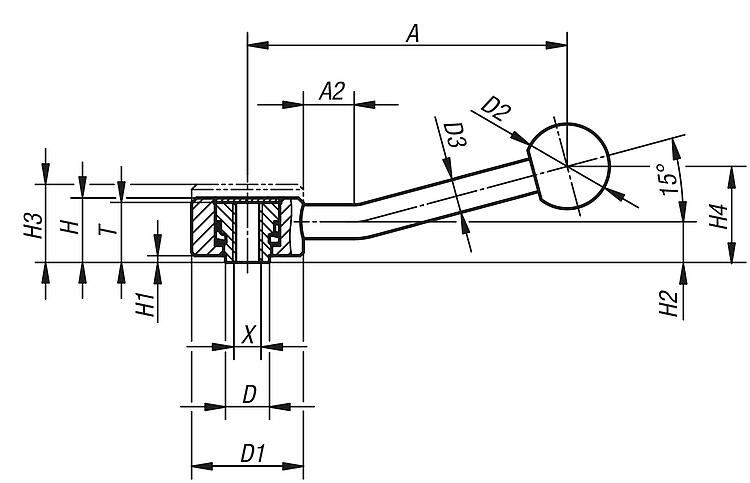

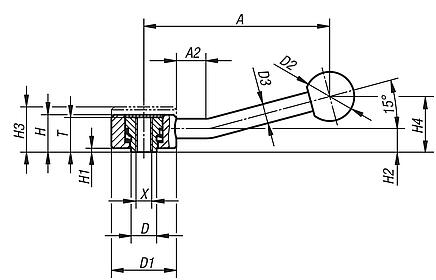

암나사 플랫 클램프 레버, 15 등급

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	X	T	A	A2	D	D1	D2	D3	H	H1	H2	H3	H4	톱니 수	가격
K0114.1062	15°	M6	18	100	15	13,5	33	25	10	19	2	12	23	29	26	요청 시
K0114.1082	15°	M8	18	100	15	13,5	33	25	10	19	2	12	23	29	26	요청 시
K0114.2102	15°	M10	21	127	15	19	41	30	12	22	2	13,5	26	38	30	요청 시
K0114.2122	15°	M12	21	127	15	19	41	30	12	22	2	13,5	26	38	30	요청 시
K0114.3122	15°	M12	27	145	15	23	45	37	14	28	2	17	33	48	36	요청 시
K0114.3162	15°	M16	27	145	15	23	45	37	14	28	2	17	33	48	36	요청 시
