K0112

안전 텐션 레버 수나사

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램프 레버, 텐션 레버 및 캠 레버
    - 클램핑 레버
      - 안전 텐션 레버 수나사

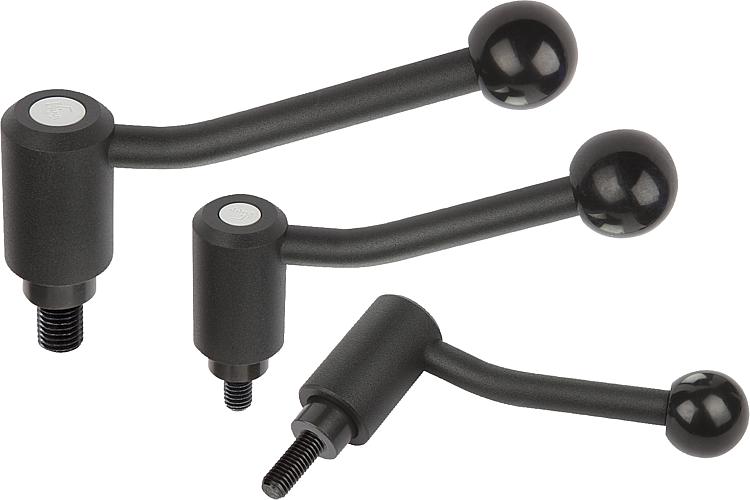

품목 설명/제품 이미지

설명재질:스틸 부픔 경도 등급 5.8.
플라스틱 볼 노브 검정색.표면 마무리:미세 구조 플라스틱 코팅, 검정색액추에이션 원리:안전 텐션 레버를 작동하기 위해서 톱니가
완전히 결합될 때까지 핸들을 밑으로 내린다.
지금 부터 클램프하거나 풀 수 있다.
스프링력은 잠금 메커니즘을 즉시 풀게 되며
즉 안전 기능을 회복하게 된다.
핸들은 힘들이지 않고 돌릴 수 있다.요청 시:기타 수나사, 스크류 길이 및 특수 설계 버전.
다른 위치에서의 요구 치수 "H1", "A"에

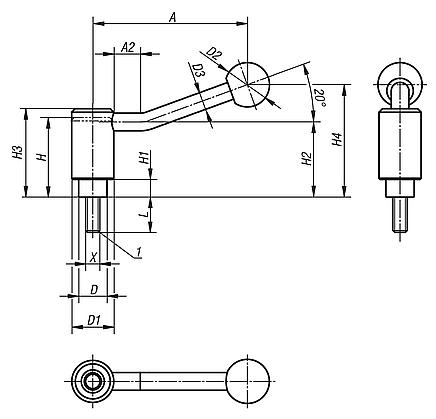

대해서는 추가 비용으로 공급 가능함.도면 설명:

1) 플랫 팁 DIN EN ISO 4753

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0112 안전 텐션 레버 수나사

272 kB

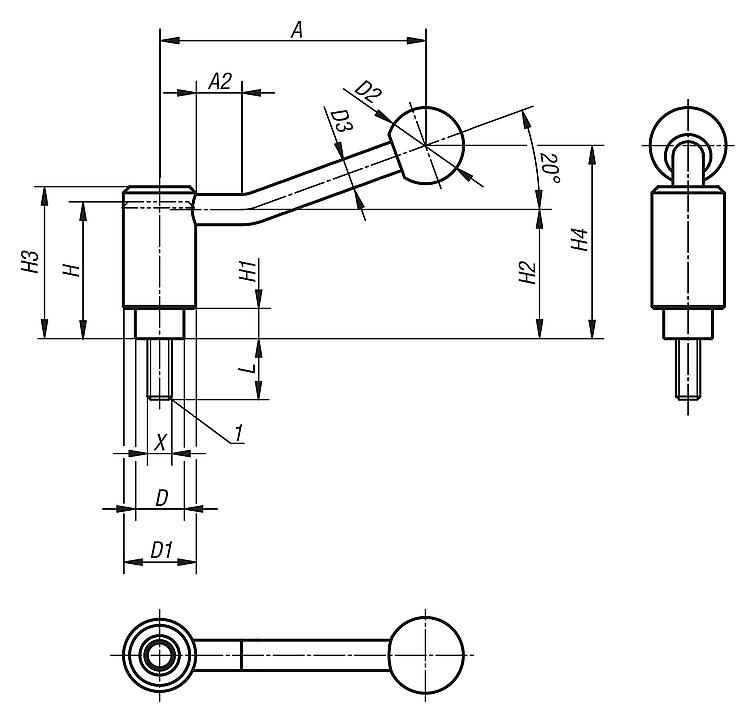

도면

캐드데이터 및 상세 정보

주문 번호	X	L	A=그립 길이	A2	D	D1	D2	D3	H	H1	H2	H3	H4	톱니 수	가격
K0112.1108X20	M8	20	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1108X25	M8	25	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1108X30	M8	30	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1108X40	M8	40	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1108X50	M8	50	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1108X60	M8	60	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1110X20	M10	20	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1110X25	M10	25	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1110X30	M10	30	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1110X40	M10	40	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1110X50	M10	50	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1110X60	M10	60	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1112X20	M12	20	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1112X25	M12	25	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1112X30	M12	30	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1112X40	M12	40	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1112X50	M12	50	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1112X60	M12	60	88	15	16	24	25	10	44,5	9,5	49,3	49,5	63,5	22	요청 시
K0112.1212X20	M12	20	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	요청 시
K0112.1212X25	M12	25	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	요청 시
K0112.1212X30	M12	30	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	요청 시
K0112.1212X40	M12	40	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	요청 시
K0112.1212X50	M12	50	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	요청 시
K0112.1212X60	M12	60	106	15	19	28	32	12	51	10,5	56,3	56,5	74	24	요청 시
K0112.1312X25	M12	25	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	요청 시
K0112.1312X30	M12	30	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	요청 시
K0112.1312X40	M12	40	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	요청 시
K0112.1312X50	M12	50	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	요청 시
K0112.1312X60	M12	60	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	요청 시
K0112.1316X25	M16	25	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	요청 시
K0112.1316X30	M16	30	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	요청 시
K0112.1316X40	M16	40	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	요청 시
K0112.1316X50	M16	50	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	요청 시
K0112.1316X60	M16	60	128,5	15	23	33	32	13	57,5	12,5	64,5	64,5	87,5	26	요청 시
