K0114

플랫 텐션 레버 수나사

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램프 레버, 텐션 레버 및 캠 레버
    - 클램핑 레버
      - 플랫 텐션 레버 수나사

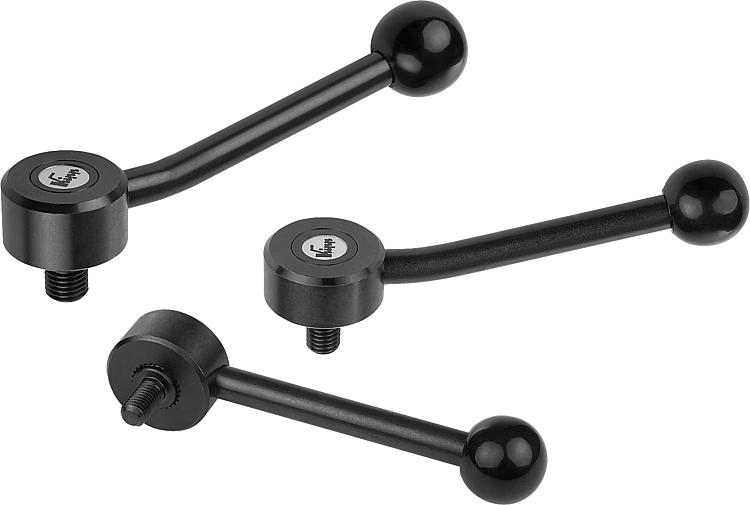

품목 설명/제품 이미지

전 품목 불러오기/필터링

설명재질:스틸 부픔 경도 등급 5.8.
플라스틱 볼 노브 검정색.표면 마무리:검정 산화.요청 시:기타 수나사, 스크류 길이 및 특수 설계 버전.
다른 위치에서의 요구 치수 "H1", "A"에

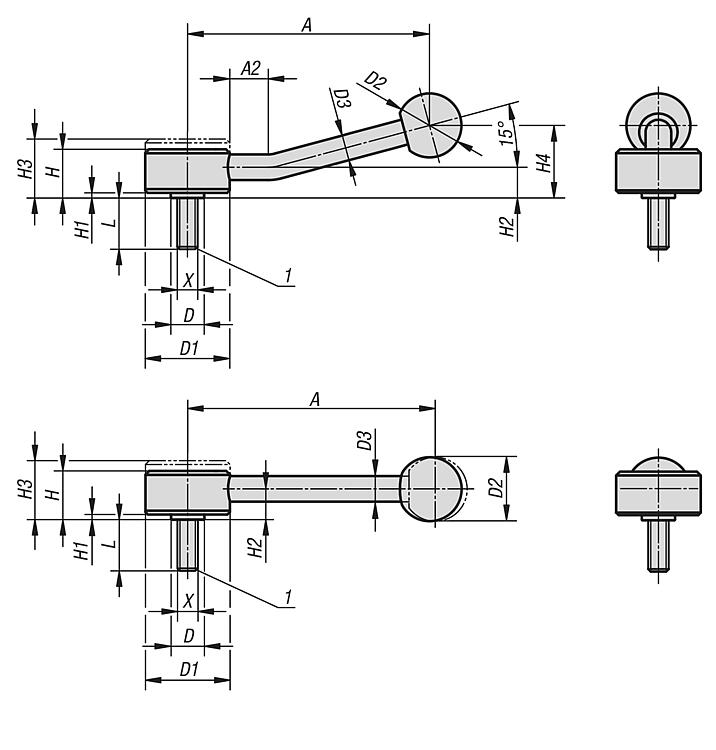

대해서는 추가 비용으로 공급 가능함.도면 설명:

1) 플랫 팁 DIN EN ISO 4753

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0114 플랫 텐션 레버 수나사

242 kB

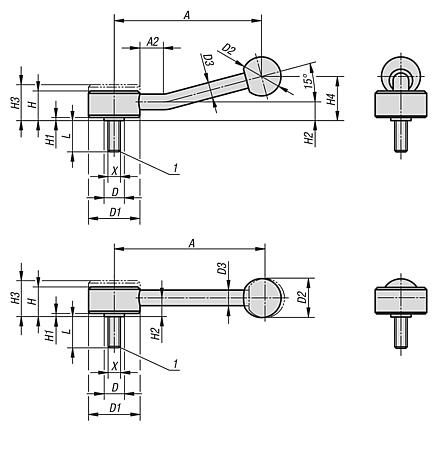

도면 (전체 요약)

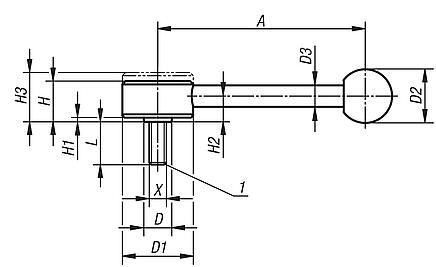

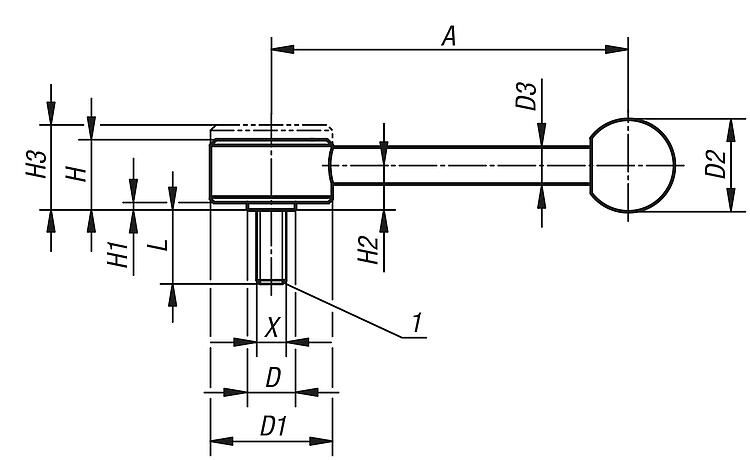

수나사 플랫 클램프 레버, 0 등급

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	크기	X	L	A	D	D1	D2	D3	H	H1	H2	H3	톱니 수	가격
K0114.1081X15	0°	1	M8	15	102	13,5	33	25	10	19	2	12	23	20	요청 시
K0114.1081X20	0°	1	M8	20	102	13,5	33	25	10	19	2	12	23	20	요청 시
K0114.1081X25	0°	1	M8	25	102	13,5	33	25	10	19	2	12	23	20	요청 시
K0114.1081X30	0°	1	M8	30	102	13,5	33	25	10	19	2	12	23	20	요청 시
K0114.1081X40	0°	1	M8	40	102	13,5	33	25	10	19	2	12	23	20	요청 시
K0114.1081X50	0°	1	M8	50	102	13,5	33	25	10	19	2	12	23	20	요청 시
K0114.1081X60	0°	1	M8	60	102	13,5	33	25	10	19	2	12	23	20	요청 시
K0114.1101X15	0°	1	M10	15	102	13,5	33	25	10	19	2	12	23	20	요청 시
K0114.1101X20	0°	1	M10	20	102	13,5	33	25	10	19	2	12	23	20	요청 시
K0114.1101X25	0°	1	M10	25	102	13,5	33	25	10	19	2	12	23	20	요청 시
K0114.1101X30	0°	1	M10	30	102	13,5	33	25	10	19	2	12	23	20	요청 시
K0114.1101X40	0°	1	M10	40	102	13,5	33	25	10	19	2	12	23	20	요청 시
K0114.1101X50	0°	1	M10	50	102	13,5	33	25	10	19	2	12	23	20	요청 시
K0114.1101X60	0°	1	M10	60	102	13,5	33	25	10	19	2	12	23	20	요청 시
K0114.2101X20	0°	2	M10	20	131	19	41	30	12	22	2	13,5	26	24	요청 시
K0114.2101X25	0°	2	M10	25	131	19	41	30	12	22	2	13,5	26	24	요청 시
K0114.2101X30	0°	2	M10	30	131	19	41	30	12	22	2	13,5	26	24	요청 시
K0114.2101X40	0°	2	M10	40	131	19	41	30	12	22	2	13,5	26	24	요청 시
K0114.2101X50	0°	2	M10	50	131	19	41	30	12	22	2	13,5	26	24	요청 시
K0114.2101X60	0°	2	M10	60	131	19	41	30	12	22	2	13,5	26	24	요청 시
K0114.2121X20	0°	2	M12	20	131	19	41	30	12	22	2	13,5	26	24	요청 시
K0114.2121X25	0°	2	M12	25	131	19	41	30	12	22	2	13,5	26	24	요청 시
K0114.2121X30	0°	2	M12	30	131	19	41	30	12	22	2	13,5	26	24	요청 시
K0114.2121X40	0°	2	M12	40	131	19	41	30	12	22	2	13,5	26	24	요청 시
K0114.2121X50	0°	2	M12	50	131	19	41	30	12	22	2	13,5	26	24	요청 시
K0114.2121X60	0°	2	M12	60	131	19	41	30	12	22	2	13,5	26	24	요청 시
K0114.3121X20	0°	3	M12	20	148	23	45	37	14	28	2	17	33	26	요청 시
K0114.3121X25	0°	3	M12	25	148	23	45	37	14	28	2	17	33	26	요청 시
K0114.3121X30	0°	3	M12	30	148	23	45	37	14	28	2	17	33	26	요청 시
K0114.3121X40	0°	3	M12	40	148	23	45	37	14	28	2	17	33	26	요청 시
K0114.3121X50	0°	3	M12	50	148	23	45	37	14	28	2	17	33	26	요청 시
K0114.3121X60	0°	3	M12	60	148	23	45	37	14	28	2	17	33	26	요청 시
K0114.3161X20	0°	3	M16	20	148	23	45	37	14	28	2	17	33	26	요청 시
K0114.3161X25	0°	3	M16	25	148	23	45	37	14	28	2	17	33	26	요청 시
K0114.3161X30	0°	3	M16	30	148	23	45	37	14	28	2	17	33	26	요청 시
K0114.3161X40	0°	3	M16	40	148	23	45	37	14	28	2	17	33	26	요청 시
K0114.3161X50	0°	3	M16	50	148	23	45	37	14	28	2	17	33	26	요청 시
K0114.3161X60	0°	3	M16	60	148	23	45	37	14	28	2	17	33	26	요청 시

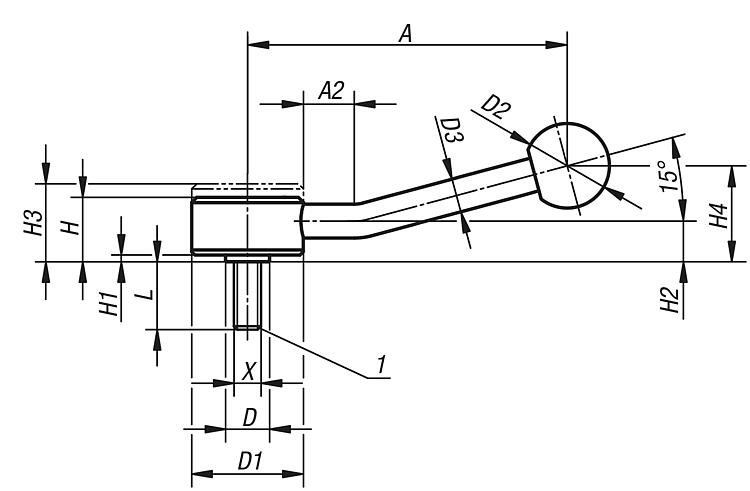

수나사 플랫 클램프 레버, 15 등급

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	X	L	A=그립 길이	A2	D	D1	D2	D3	H	H1	H2	H3	H4	톱니 수	가격
K0114.1082X15	15°	M8	15	100	15	13,5	33	25	10	19	2	12	23	29	20	요청 시
K0114.1082X20	15°	M8	20	100	15	13,5	33	25	10	19	2	12	23	29	20	요청 시
K0114.1082X25	15°	M8	25	100	15	13,5	33	25	10	19	2	12	23	29	20	요청 시
K0114.1082X30	15°	M8	30	100	15	13,5	33	25	10	19	2	12	23	29	20	요청 시
K0114.1082X40	15°	M8	40	100	15	13,5	33	25	10	19	2	12	23	29	20	요청 시
K0114.1082X50	15°	M8	50	100	15	13,5	33	25	10	19	2	12	23	29	20	요청 시
K0114.1082X60	15°	M8	60	100	15	13,5	33	25	10	19	2	12	23	29	20	요청 시
K0114.1102X15	15°	M10	15	100	15	13,5	33	25	10	19	2	12	23	29	20	요청 시
K0114.1102X20	15°	M10	20	100	15	13,5	33	25	10	19	2	12	23	29	20	요청 시
K0114.1102X25	15°	M10	25	100	15	13,5	33	25	10	19	2	12	23	29	20	요청 시
K0114.1102X30	15°	M10	30	100	15	13,5	33	25	10	19	2	12	23	29	20	요청 시
K0114.1102X40	15°	M10	40	100	15	13,5	33	25	10	19	2	12	23	29	20	요청 시
K0114.1102X50	15°	M10	50	100	15	13,5	33	25	10	19	2	12	23	29	20	요청 시
K0114.1102X60	15°	M10	60	100	15	13,5	33	25	10	19	2	12	23	29	20	요청 시
K0114.2102X20	15°	M10	20	127	15	19	41	30	12	22	2	13,5	26	38	24	요청 시
K0114.2102X25	15°	M10	25	127	15	19	41	30	12	22	2	13,5	26	38	24	요청 시
K0114.2102X30	15°	M10	30	127	15	19	41	30	12	22	2	13,5	26	38	24	요청 시
K0114.2102X40	15°	M10	40	127	15	19	41	30	12	22	2	13,5	26	38	24	요청 시
K0114.2102X50	15°	M10	50	127	15	19	41	30	12	22	2	13,5	26	38	24	요청 시
K0114.2102X60	15°	M10	60	127	15	19	41	30	12	22	2	13,5	26	38	24	요청 시
K0114.2122X20	15°	M12	20	127	15	19	41	30	12	22	2	13,5	26	38	24	요청 시
K0114.2122X25	15°	M12	25	127	15	19	41	30	12	22	2	13,5	26	38	24	요청 시
K0114.2122X30	15°	M12	30	127	15	19	41	30	12	22	2	13,5	26	38	24	요청 시
K0114.2122X40	15°	M12	40	127	15	19	41	30	12	22	2	13,5	26	38	24	요청 시
K0114.2122X50	15°	M12	50	127	15	19	41	30	12	22	2	13,5	26	38	24	요청 시
K0114.2122X60	15°	M12	60	127	15	19	41	30	12	22	2	13,5	26	38	24	요청 시
K0114.3122X20	15°	M12	20	145	15	23	45	37	14	28	2	17	33	48	26	요청 시
K0114.3122X25	15°	M12	25	145	15	23	45	37	14	28	2	17	33	48	26	요청 시
K0114.3122X30	15°	M12	30	145	15	23	45	37	14	28	2	17	33	48	26	요청 시
K0114.3122X40	15°	M12	40	145	15	23	45	37	14	28	2	17	33	48	26	요청 시
K0114.3122X50	15°	M12	50	145	15	23	45	37	14	28	2	17	33	48	26	요청 시
K0114.3122X60	15°	M12	60	145	15	23	45	37	14	28	2	17	33	48	26	요청 시
K0114.3162X20	15°	M16	20	145	15	23	45	37	14	28	2	17	33	48	26	요청 시
K0114.3162X25	15°	M16	25	145	15	23	45	37	14	28	2	17	33	48	26	요청 시
K0114.3162X30	15°	M16	30	145	15	23	45	37	14	28	2	17	33	48	26	요청 시
K0114.3162X40	15°	M16	40	145	15	23	45	37	14	28	2	17	33	48	26	요청 시
K0114.3162X50	15°	M16	50	145	15	23	45	37	14	28	2	17	33	48	26	요청 시
K0114.3162X60	15°	M16	60	145	15	23	45	37	14	28	2	17	33	48	26	요청 시
