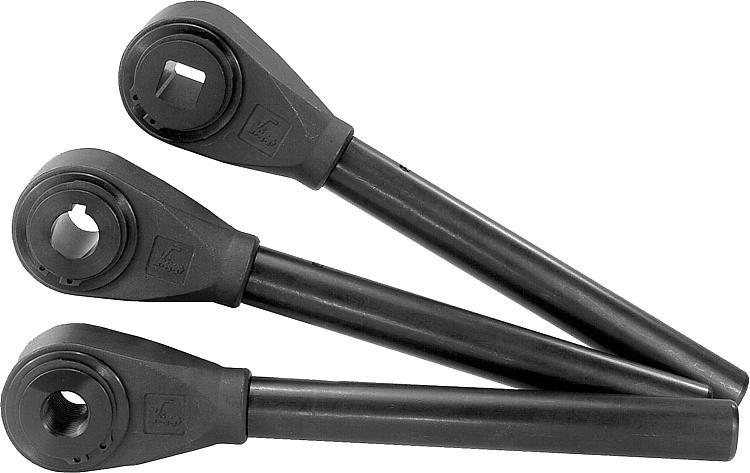

설명재질:단강 하우징, 쾌삭강 텐션 너트 및 클램핑 볼트 케이스 경화처리.표면 마무리:검정 산화. 추가 비용으로 매트 또는 고광택 크롬 버전도 공급 가능함.정보:클램핑 볼트 A (래칫) 표준 버전: 이동 구간이 긴 경우 제한된 클램핑 공간에서 조이고 풀 때 사용. 클램핑 방향을 변경할 경우 레버 그립을 180° 전환해야 합니다.
클램핑 볼트 B 특수 버전: 이동 구간이 짧은 경우 제한된 클램핑 공간에서 조이고 풀 때 사용. 클램핑 방향을 변경할 경우 레버 그립이 전환되지 않습니다. 다음 슬롯에 삽입하기 위해 이를 잡아 당겨야 합니다.
DIN 6885 Bl. 1에 따른 페더 키 홈이 있는 로케이팅 홀 Ø H7의 래치 레버요청 시:기타 암나사, 로케이팅 홀 및 사각 소켓. 다른 길이의 치수 "A"에 대해서는 추가 비용으로 공급 가능함. 특수 버전: 클램핑 볼트 B.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

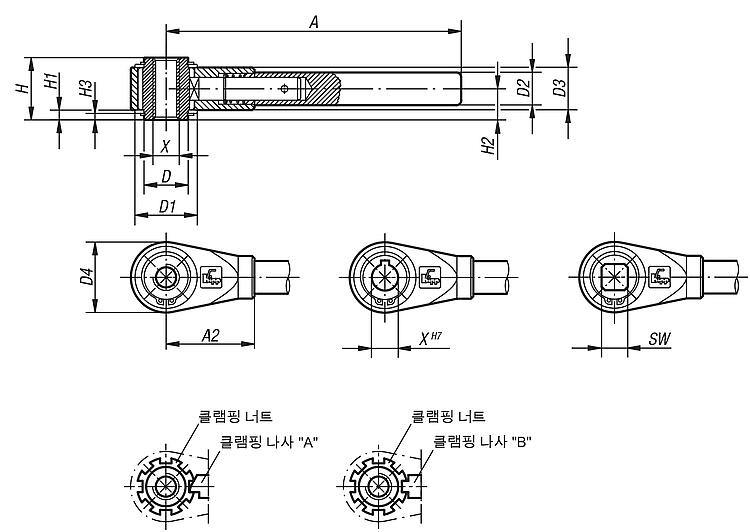

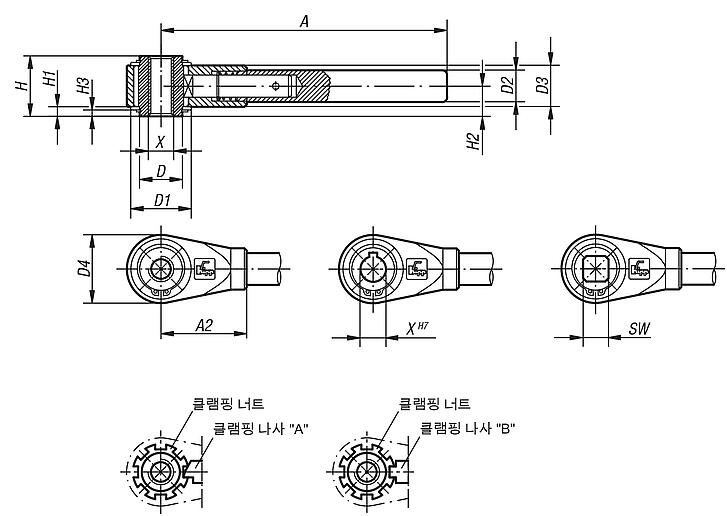

주문 번호 | 고정 방법 | X | A=그립 길이 | A2 | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | 잠금 슬롯 수 | CAD | 액세서리 | 가격 | 주문 |
---|
K0128.310 | 내부 나사 | M10 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 요청 시 | | K0128.312 | 내부 나사 | M12 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 요청 시 | | K0128.314 | 내부 나사 | M14 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 요청 시 | | K0128.316 | 내부 나사 | M16 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 요청 시 | | K0128.318 | 내부 나사 | M18 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 요청 시 | | K0128.320 | 내부 나사 | M20 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 요청 시 | | K0128.322 | 내부 나사 | M22 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 요청 시 | | K0128.324 | 내부 나사 | M24 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 요청 시 | | K0128.327 | 내부 나사 | M27 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 요청 시 | | K0128.330 | 내부 나사 | M30 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 요청 시 | | K0128.336 | 내부 나사 | M36 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 요청 시 | | K0128.342 | 내부 나사 | M42 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 요청 시 | |
|
|
주문 번호 | 고정 방법 | SW | A=그립 길이 | A2 | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | 잠금 슬롯 수 | CAD | 액세서리 | 가격 | 주문 |
---|
K0128.510 | 사각 소켓 | 10 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 요청 시 | | K0128.512 | 사각 소켓 | 12 | 150 | 48 | 22 | 33 | 17 | 22 | 36 | 31 | 4,5 | 15,5 | 3 | 7 | | | 요청 시 | | K0128.513 | 사각 소켓 | 13 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 요청 시 | | K0128.514 | 사각 소켓 | 14 | 180 | 54 | 27 | 38 | 20 | 26 | 43 | 38 | 6 | 19 | 4 | 8 | | | 요청 시 | | K0128.517 | 사각 소켓 | 17 | 230 | 70 | 35 | 45 | 24 | 30 | 51 | 42 | 6 | 21 | 4 | 8 | | | 요청 시 | | K0128.519 | 사각 소켓 | 19 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 요청 시 | | K0128.520 | 사각 소켓 | 20 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 요청 시 | | K0128.522 | 사각 소켓 | 22 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 요청 시 | | K0128.524 | 사각 소켓 | 24 | 300 | 80 | 42 | 56 | 28 | 35 | 61 | 47 | 6 | 23,5 | 4 | 9 | | | 요청 시 | | K0128.530 | 사각 소켓 | 30 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 요청 시 | | K0128.532 | 사각 소켓 | 32 | 400 | 110 | 60 | 75 | 32 | 38 | 82 | 53 | 7,5 | 26,5 | 5 | 11 | | | 요청 시 | |
|
|
재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
